R216.35-12045-BC28K 1640 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

R216.35-12045-BC28K 1640

CoroMill® Plura, fresa de topo inteiriça de metal duro para desbaste com quebra-cavacos

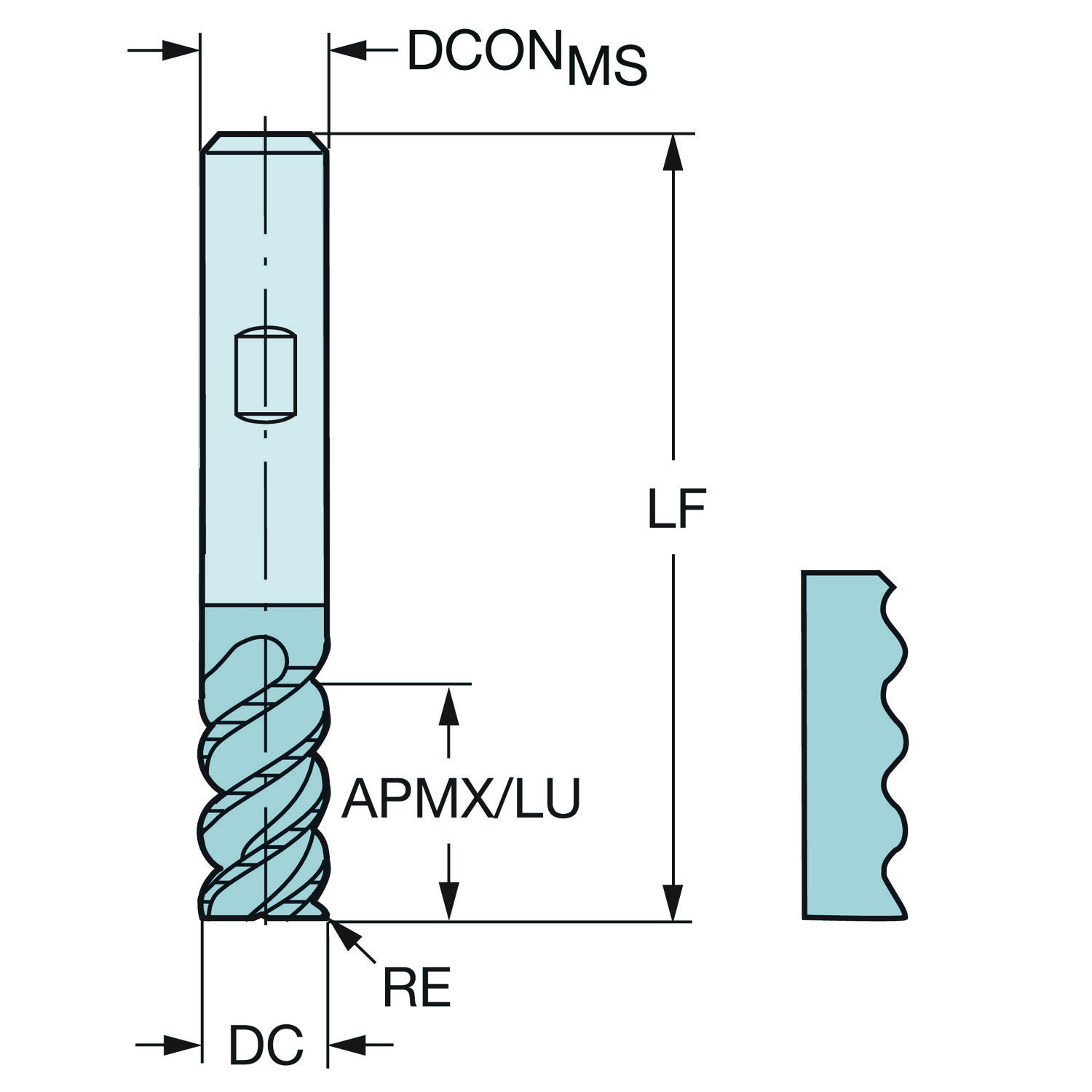

Fresa · classe 1640 com cobertura PVD · raio de ponta 0,4 mm, diâmetro de corte 12 mm, comprimento funcional 83 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1640 Descontinuado

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
R216.35-12045-BC28K 1640
Código compactado
R216.35-12045-BC28K1640
Material ID
5743493
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1640
Cobertura
TiAlN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
0,132 kg
EAN
12329170
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de hélice do canal FHA 45
Ângulo de saída axial GAMP 2
Ângulo de saída radial GAMF -9
Ângulo máximo de usinagem em rampa RMPX_FFW 3
Caracteristica da aresta interrompida IEP Sim
Classe GRADE 1640
Classe da tolerância do diâmetro de corte TCDC h12
Cobertura COATING PVD TiAlN
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 83 mm
Comprimento total OAL 83 mm
Comprimento util LU 26 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD HR
Diâmetro da conexão DCONMS 12 mm
Diâmetro de corte DC 12 mm
Diâmetro de corte do contato da face DCF 11.2 mm
Direção da interface de adaptação da máquina ADINTMS Weldon (DIN6535-HB) — métrica: 12
Grupo básico standard BSG DIN 6527 L
Número efetivo de arestas de corte na parte periférica ZEFP 5
Peso do item WT 0.132 kg
Profundidade de corte máxima APMX_FFW 26 mm
Profundidade de corte máxima APMX 26 mm
Profundidade de corte máxima APMX_PFW 26 mm
Raio do canto RE 0.4 mm
Razão de largura de corte máxima AERMX 1
Reafiações máximas NORGMX 3
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 45 mm
Substrato SUBSTRATE HC
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
