Ferramentas · Fresa inteiriça de facear cantos a 90°

R216.34-10050-AK22P 1620

Corpo de Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento de múltiplas operaçõe

Fresa · classe 1620 com cobertura PVD · diâmetro de corte 10 mm, comprimento funcional 100 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1620

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FC0510SC.

Solicitar recondicionamento

Dados principais

Código ISO
R216.34-10050-AK22P 1620
Código compactado
R216.34-10050-AK22P1620
Material ID
5743343
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1620
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
116 g
EAN
11554583
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
DE
Lançamento
27/01/2003
CoroPak de lançamento
03.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

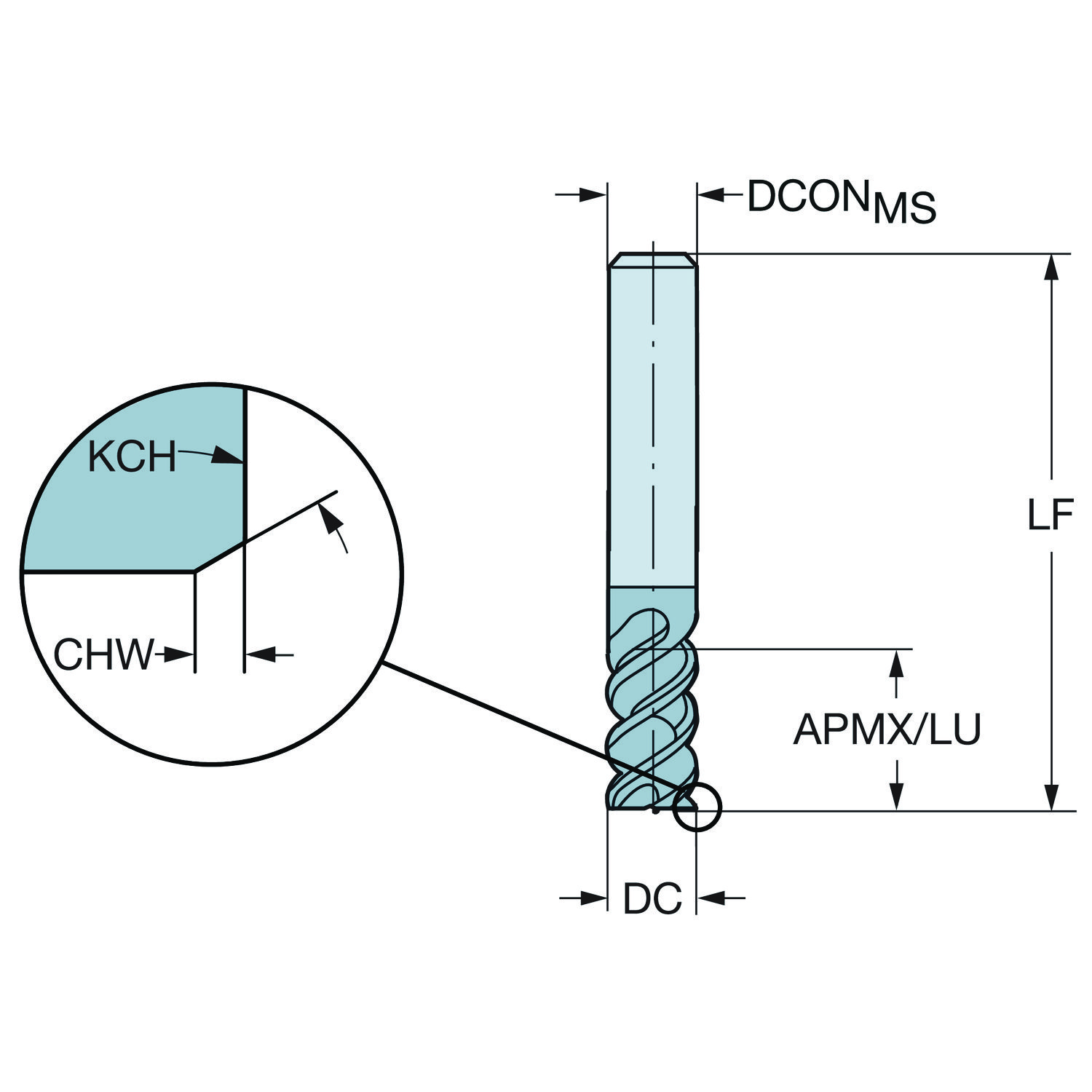

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA 48.29
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Chanfro de canto KCH 45
Classe GRADE 1620
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Comprimento util LU 22 mm
Diâmetro da conexão DCONMS 10 mm
Diâmetro de corte DC 10 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 10
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Largura do chanfro de canto CHW 0.1 mm
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 22 mm
Profundidade de corte máxima APMX 22 mm
Profundidade de corte máxima APMX_PFW 22 mm
Reafiações máximas NORGMX 3
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 40 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
