R216.33-10040-AC22U H10F

Ferramentas · Solid shoulder face mill

R216.33-10040-AC22U H10F

Fresa de topo CoroMill® Plura inteiriça de metal duro para desbaste com quebra-cavacos

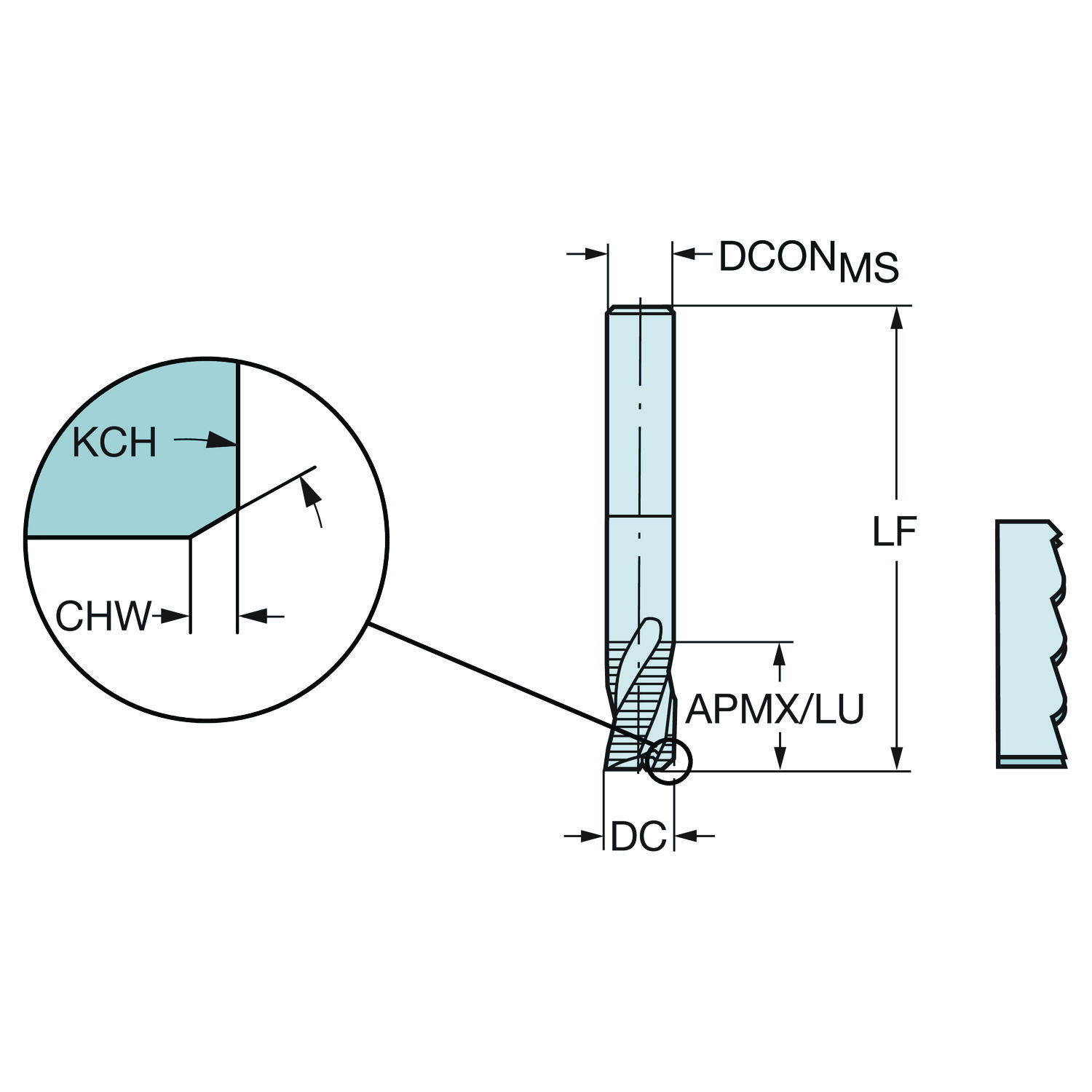

Fresa · classe H10F com cobertura Uncoated Grade · diâmetro de corte 10 mm, comprimento funcional 72 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Classe H10F Preço na loja

Entrega imediata

R$1.817,96 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
R216.33-10040-AC22U H10F
Código compactado
R216.33-10040-AC22UH10F
Material ID
5743179
Família
Ferramentas
Tipo
Solid shoulder face mill
Classe
H10F
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
78.9 Gram
EAN
11307041
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
DE
Lançamento
29/01/2001
CoroPak de lançamento
01.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA 40
ângulo de saída axial GAMP 13.5
ângulo de saída radial GAMF 10.5
ângulo máximo de usinagem em rampa RMPX_FFW 15
Chanfro de canto KCH 55
Classe GRADE H10F
Classe da tolerância do diâmetro de corte TCDC h12
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 72 mm
Comprimento total OAL 72 mm
Comprimento util LU 22 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD AL
Diâmetro da conexão DCONMS 10 mm
Diâmetro de corte DC 10 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank (DIN6535-HA) -metric: 10
Flute helix hand FHH right hand flute
Grupo básico standard BSG DIN 6527 L
ISO Cutting Tool Material ISOMAT Uncoated WC grain size <lt/>1
Largura do chanfro de canto CHW 0.83 mm
Número efetivo de arestas de corte na parte periférica ZEFP 3
Profundidade de corte máxima APMX_FFW 22 mm
Profundidade de corte máxima APMX 22 mm
Profundidade de corte máxima APMX_PFW 22 mm
Reafiações máximas NORGMX 3
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embedded property SEP Não
Shank length (metric) LS 40 mm
Tolerância do diâmetro de conexão TCDCON h5

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
