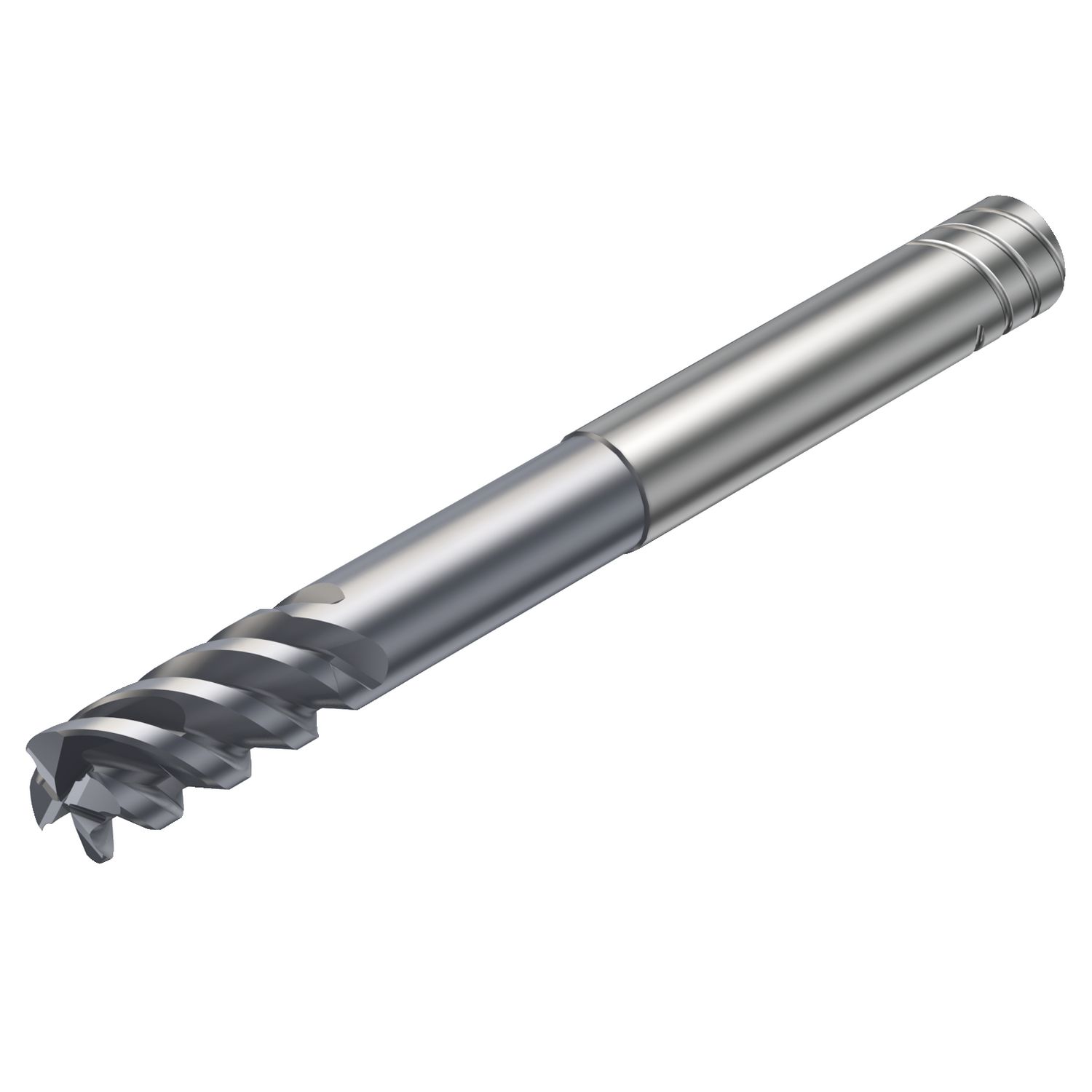

R216.24-12050EYK26P 1620 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

R216.24-12050EYK26P 1620

CoroMill® Plura, fresa de topo inteiriça de metal duro para fresamento estável em multioperações

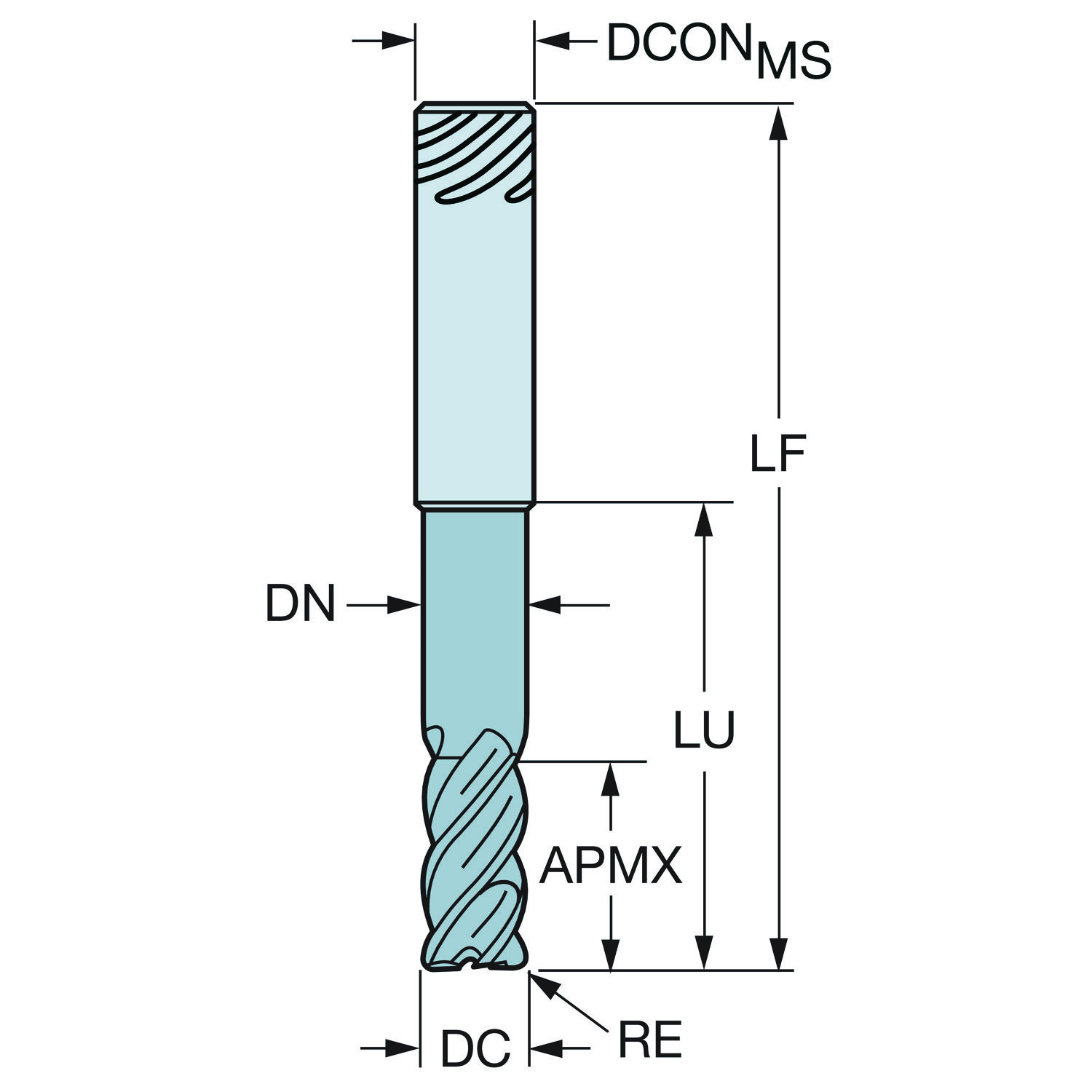

Fresa · classe 1620 com cobertura PVD · raio de ponta 2 mm, diâmetro de corte 12 mm, comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1620 Sem reposição — só estoque

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FR0512SC.

Solicitar recondicionamento

Dados principais

Código ISO
R216.24-12050EYK26P 1620
Código compactado
R216.24-12050EYK26P1620
Material ID
6153930
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1620
Cobertura
TiAlN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
155 g
EAN
26153930
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
25/02/2012
CoroPak de lançamento
12.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de hélice do canal FHA 50
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Caracteristica da aresta interrompida IEP Não
Classe GRADE 1620
Classe da tolerância do diâmetro de corte TCDC h9
Cobertura COATING PVD TiAlN
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Comprimento util LU 53 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD VFD
Diâmetro da conexão DCONMS 12 mm
Diâmetro de corte DC 12 mm
Diâmetro de corte do contato da face DCF 8 mm
Diâmetro do pescoço DN 11.4 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com iLock (h6) — métrica: 12
Grupo básico standard BSG COROMANT
Número efetivo de arestas de corte na parte periférica ZEFP 4
Peso do item WT 0.155 kg
Profundidade de corte máxima APMX_FFW 26 mm
Profundidade de corte máxima APMX 26 mm
Profundidade de corte máxima APMX_PFW 26 mm
Raio do canto RE 2 mm
Razão de largura de corte máxima AERMX 1
Reafiações máximas NORGMX 3
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Substrato SUBSTRATE HC
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
