R216.24-08050EAK19P 1620 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

R216.24-08050EAK19P 1620

Corpo de Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento de múltiplas operaçõe

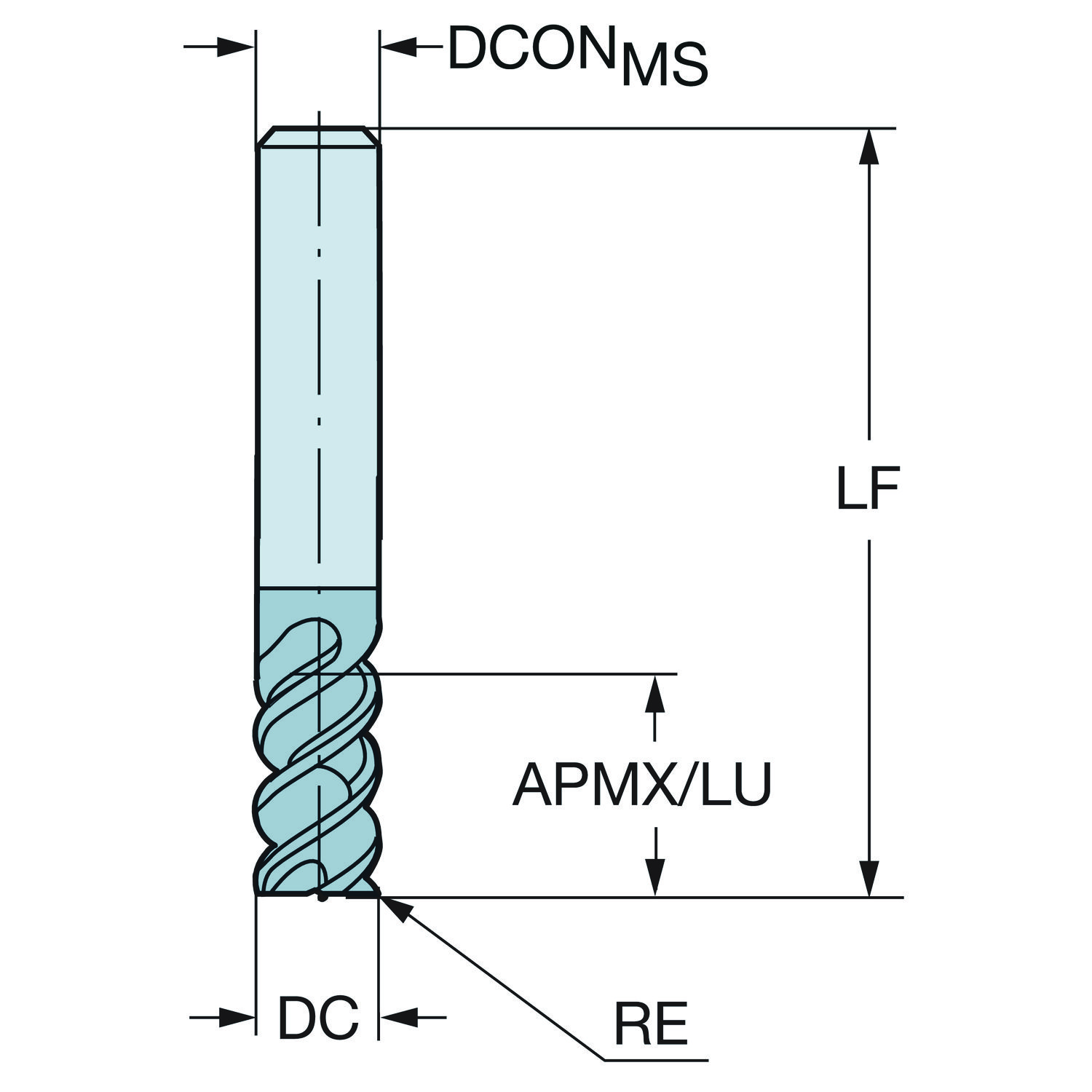

Fresa · classe 1620 com cobertura PVD · raio de ponta 2 mm, diâmetro de corte 8 mm, comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1620

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FR0508SC.

Solicitar recondicionamento

Dados principais

Código ISO
R216.24-08050EAK19P 1620
Código compactado
R216.24-08050EAK19P1620
Material ID
5742887
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1620
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
55 g
EAN
11554480
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
DE
Lançamento
27/01/2003
CoroPak de lançamento
03.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA 48.29
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1620
Classe da tolerância do diâmetro de corte TCDC h9
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 80 mm
Comprimento total OAL 80 mm
Comprimento util LU 19 mm
Diâmetro da conexão DCONMS 8 mm
Diâmetro de corte DC 8 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 8
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 19 mm
Profundidade de corte máxima APMX 19 mm
Profundidade de corte máxima APMX_PFW 19 mm
Raio do canto RE 2 mm
Reafiações máximas NORGMX 2
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
