R215.64-32V50-4512 — Desenho dimensional

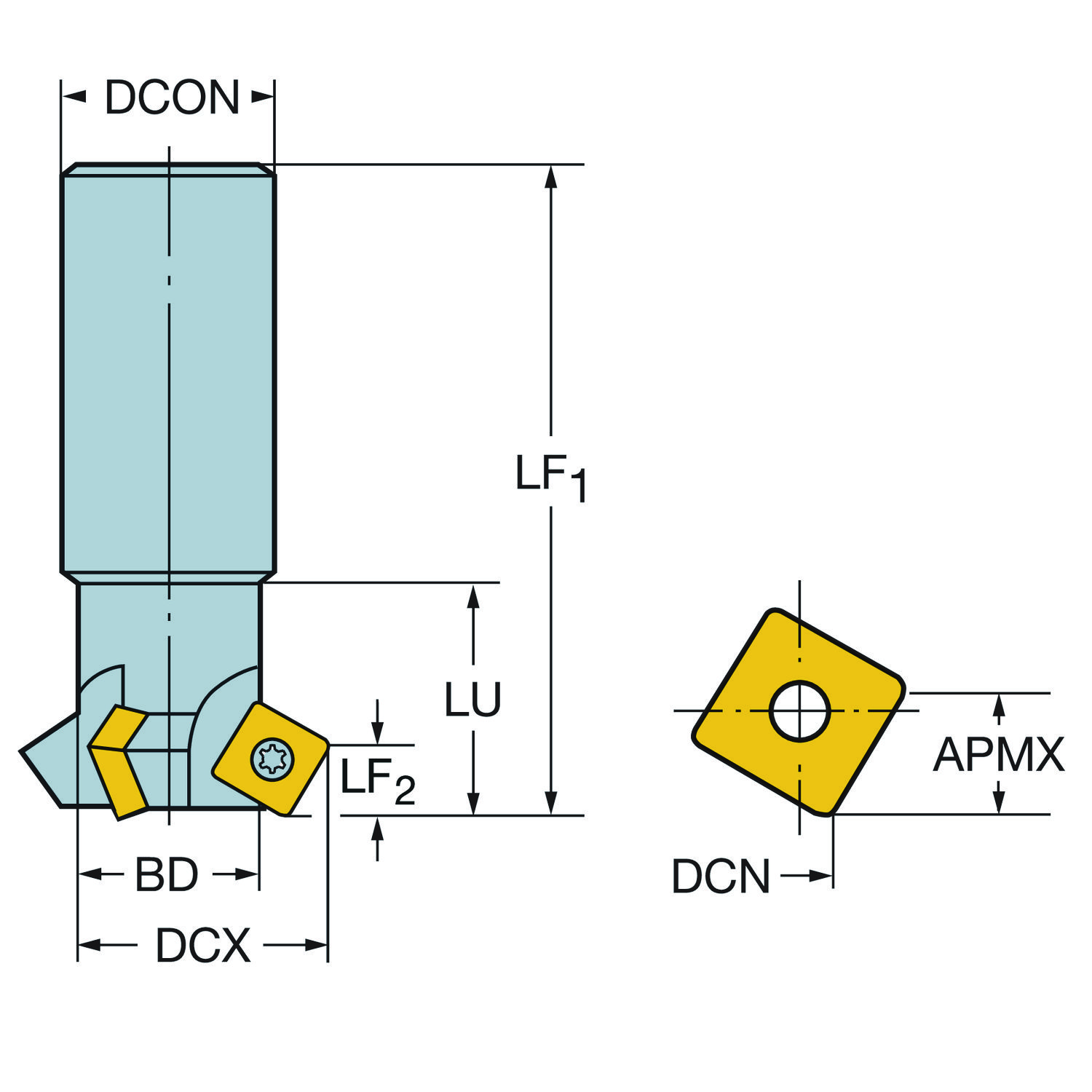

Desenho dimensional

Ferramentas · Fresa de chanfrar intercambiável — frontal/traseira

R215.64-32V50-4512

Corpo de Fresa U-Max® para chanfros

Fresa · 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R215.64-32V50-4512
Código compactado
R215.64-32V50-4512
Material ID
5742829
Família
Ferramentas
Tipo
Fresa de chanfrar intercambiável — frontal/traseira
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
738 g
EAN
10477434
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180802
Origem
US
Lançamento
22/04/1991
CoroPak de lançamento
91.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 010-257 Parafuso da pastilha
  • 3 × 5513 020-29 Parafuso da pastilha
  • 1 × 5631 010-01 Chave
  • 1 × 5680 046-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR_1 45
Ângulo da aresta de corte da ferramenta KAPR_2 45
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB 60 mm
Comprimento funcional LF_1 80 mm
Comprimento funcional LF_2 63 mm
Comprimento util LU 60 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro de corte DC_1 32.5 mm
Diâmetro de corte DC_2 32.5 mm
Diâmetro de corte máximo DCX 48.2 mm
Diâmetro do corpo BD 31.4 mm
Direção da interface de adaptação da máquina ADINTMS Varilock — tamanho 50
Número de pastilhas CICT 3
Número efetivo de arestas de corte na parte periférica ZEFP 3
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Fresa 215.64 -SPMT 120408-WL
Profundidade de corte máxima APMX_1 7.86 mm
Profundidade de corte máxima APMX_2 7.86 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 9385
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
