R142.0-10-09

Ferramentas · Cartridge for general turning - for end, side or end and side feed

R142.0-10-09

Cápsula CoroTurn® 107 para torneamento

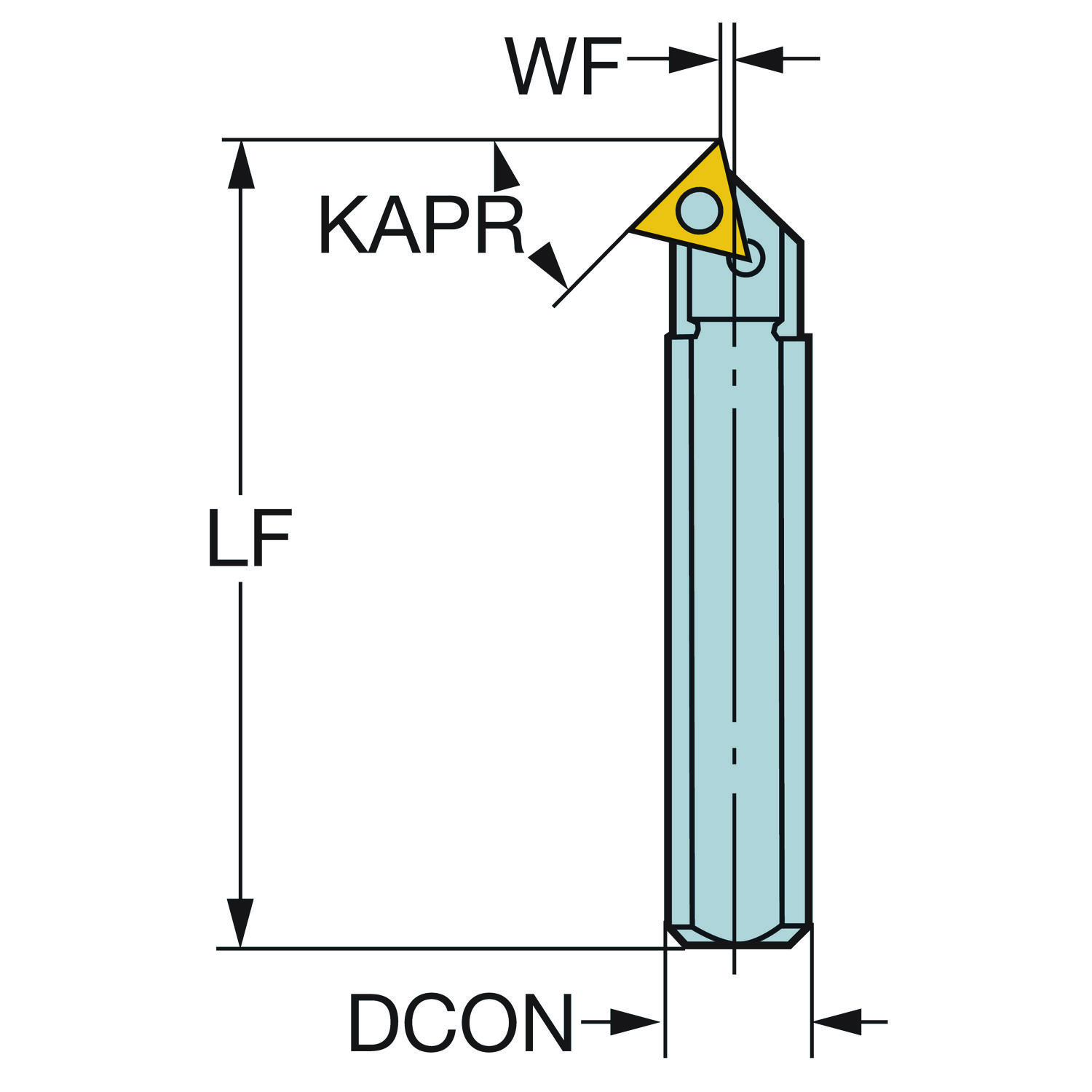

Ferramenta acoplada · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R142.0-10-09
Código compactado
R142.0-10-09
Material ID
5741473
Família
Ferramentas
Tipo
Cartridge for general turning - for end, side or end and side feed
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
39.0 Gram
EAN
10014620
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
28/02/1983
CoroPak de lançamento
83.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 8.5 mm
Altura funcional HF 8.5 mm
ângulo da aresta de corte da ferramenta KAPR 45
ângulo de ataque da ferramenta PSIR 45
Balanço máximo OHX 50 mm
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP clamp with screw through hole
Comprimento funcional LF 50 mm
Diâmetro da conexão DCONMS 10 mm
Diâmetro mínimo do furo DMIN_2 60 mm
Direção da interface de adaptação da máquina ADINTMS Boring round shank -metric: 10
Insert included angle EPSR 60
Largura funcional WF -0.23 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
