QSM16-SVJCL-11C — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

QSM16-SVJCL-11C

Ferramenta CoroTurn 107 QSM para torneamento geral

Ferramenta para torneamento · comprimento funcional 26 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QSM16-SVJCL-11C.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
QSM16-SVJCL-11C
Código compactado
QSM16-SVJCL-11C
Material ID
8608170
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,04 kg
EAN
7323228194706
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

Itens inclusos

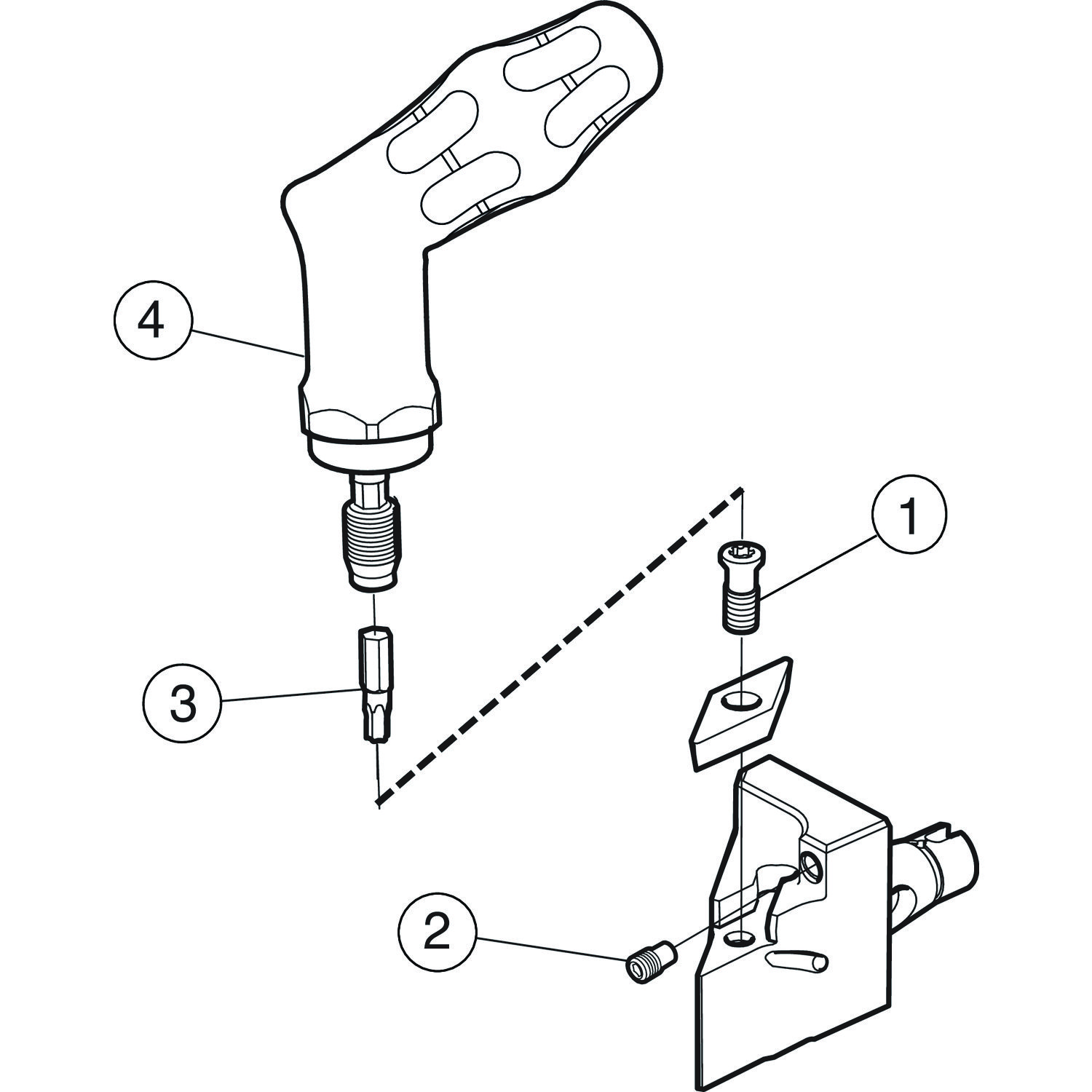

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5691 026-16 Bico de refrigeração
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

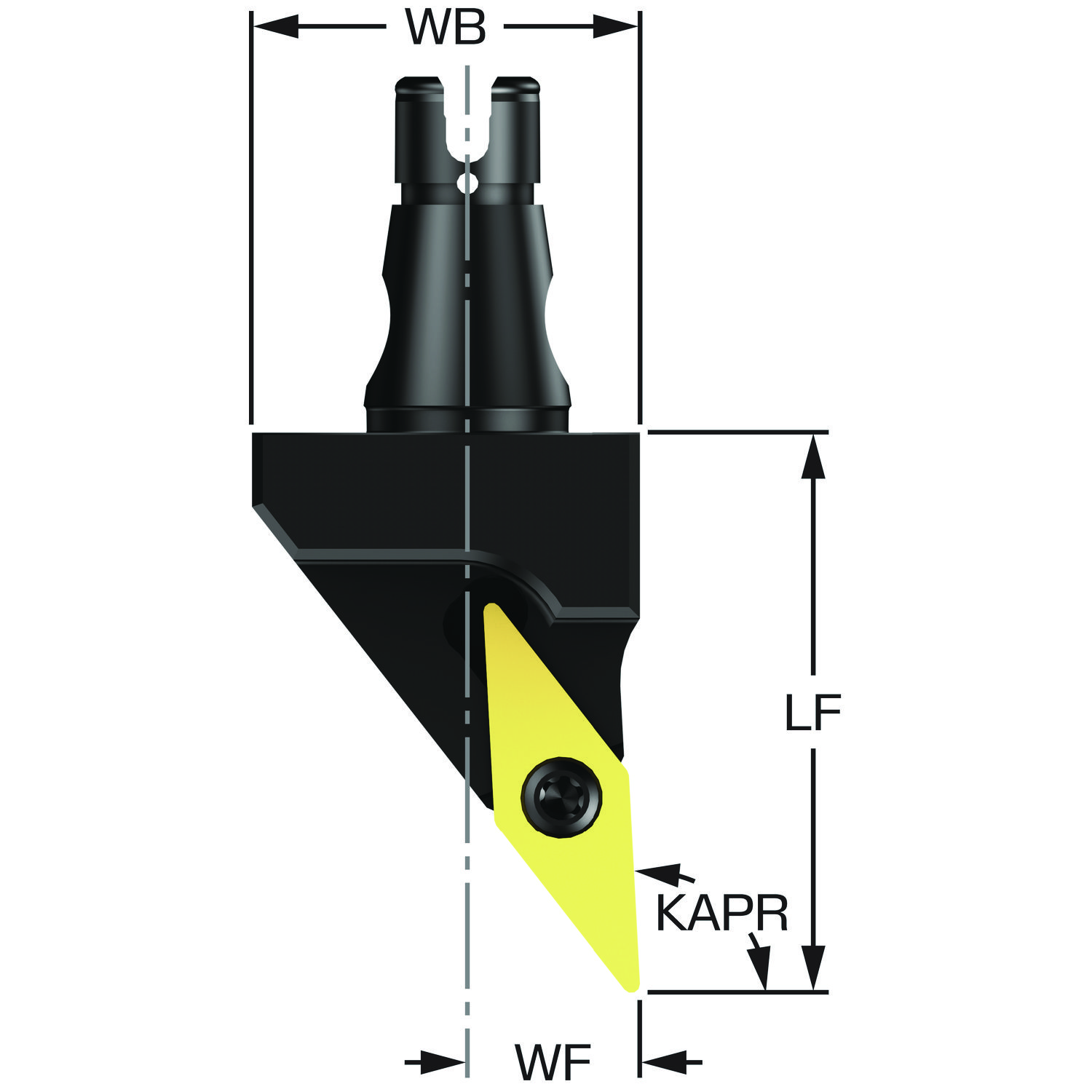

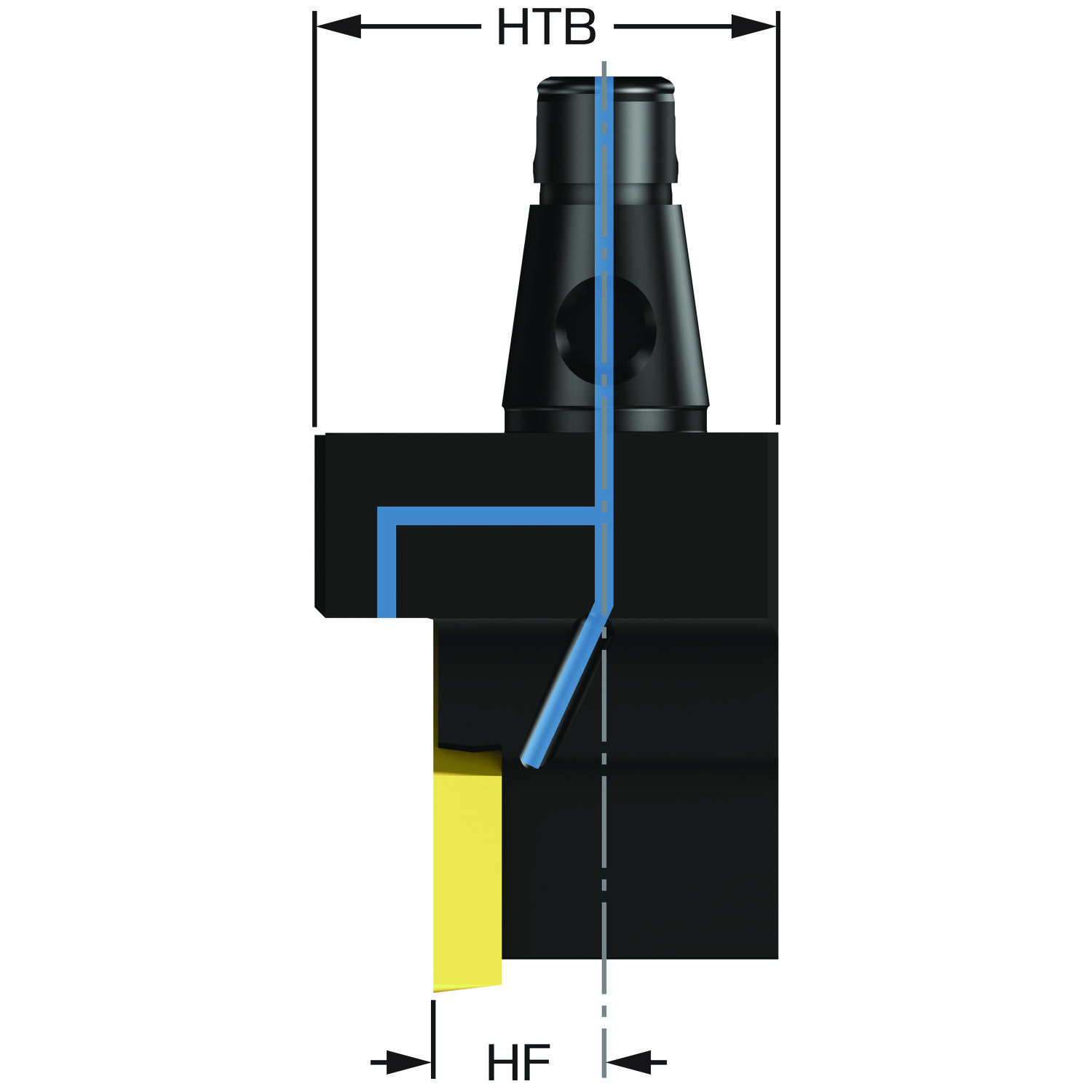

Altura do corpo HTB 21.5 mm
Altura funcional HF 8 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 26 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 26 mm
Comprimento total OAL 42.5 mm
Direção da interface de adaptação da máquina ADINTMS QS Micro polígono cone com retangular face contato — tamanho 16L
Identificação da pastilha padrão MIID VCMT 11 03 04
Largura do corpo WB 18 mm
Largura funcional WF 8 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VCMT 110304
Peso do item WT 0.04 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante CXST Acima e abaixo da aresta de corte
Torque TQ 0.9 Nm
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
