QS-TR-D13NCN 12HP

Porta Ferramenta convencional CoroTurn® TR QS para torneamento

Ferramenta para torneamento · comprimento funcional 113 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QS-TR-D13NCN 12HP.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
QS-TR-D13NCN 12HP
Código compactado
QS-TR-D13NCN12HP
Material ID
6766793
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,283 kg
EAN
26766793
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
21/02/2015
CoroPak de lançamento
15.1

Arquivos CAD

Itens inclusos

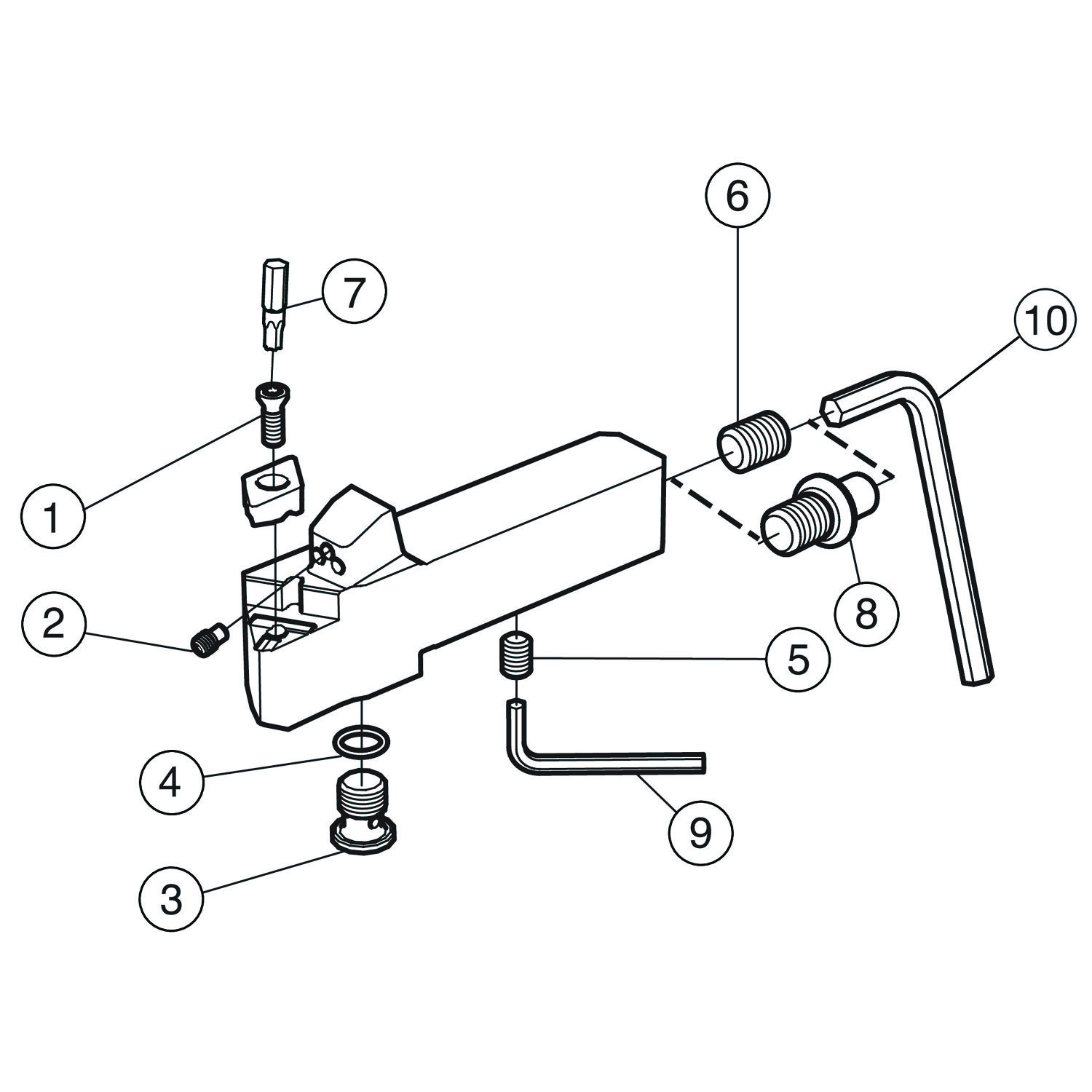

  • 1 × 5513 020-01 Parafuso da pastilha
  • 3 × 5691 026-13 Bico
  • 1 × 5512 104-01 Parafuso de refrigeração
  • 1 × 5541 066-01 Arruela
  • 1 × 3214 013-01 Parafuso batente
  • 1 × 3214 012-01 Parafuso batente
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

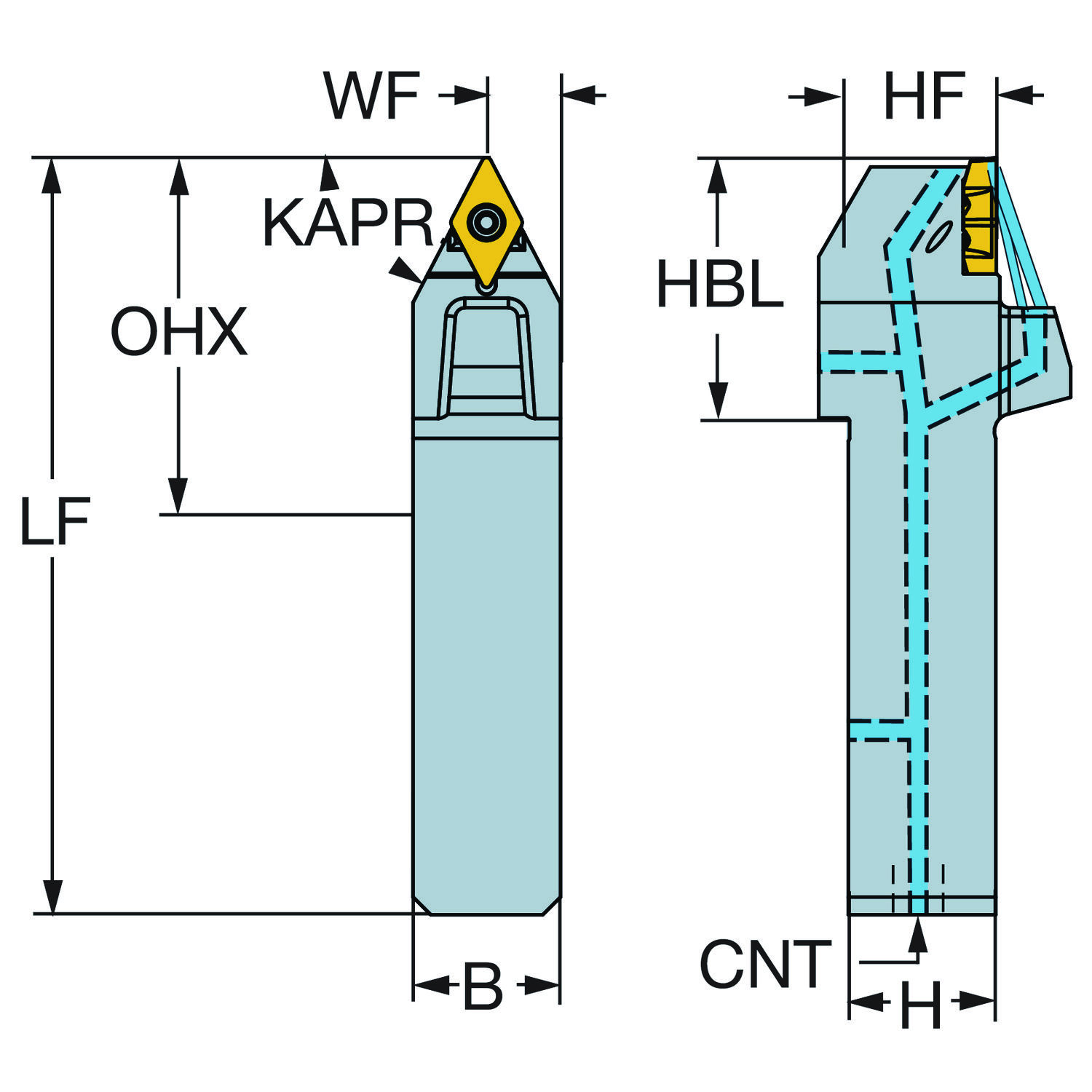

ParâmetroCódigoValor
Altura da haste H 19.05 mm
Altura funcional HF 19.05 mm
Ângulo da aresta de corte da ferramenta KAPR_1 62.5
Ângulo da aresta de corte da ferramenta KAPR_2 62.5
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR 27.5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

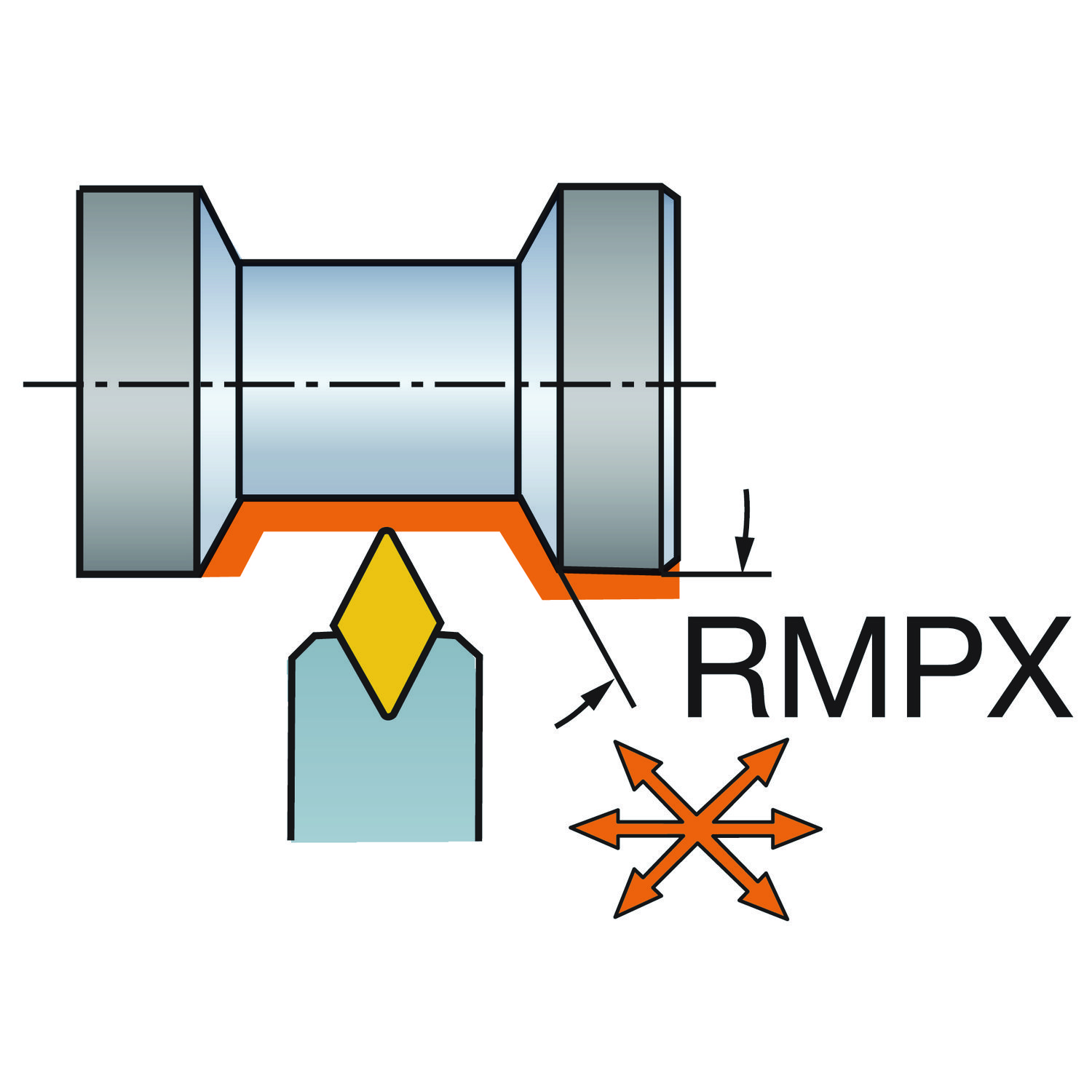

Ângulo máximo de usinagem em rampa RMPX 60
Balanço máximo OHX 63 mm
Balanço mínimo OHN 44 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCMS 69 mm
Comprimento do offset até a base da cabeça HBL 44 mm
Comprimento funcional LF 113 mm
Comprimento total OAL 113 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 3/4 x 3/4
Identificação da pastilha padrão MIID TR-DC1308
Largura da haste B 19.05 mm
Largura funcional WF 10.0067 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn TR ( TR-DC1308 )
Peso do item WT 0.283 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
