Ferramentas · Torneamento — intercambiável

QS-SVJCL102XHP

Porta Ferramenta convencional CoroTurn® 107 QS para torneamento

Ferramenta para torneamento · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QS-SVJCL102XHP.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 QS · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
QS-SVJCL102XHP
Código compactado
QS-SVJCL102XHP
Material ID
6010224
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
104 g
EAN
26010224
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-03 Parafuso
  • 3 × 5691 026-13 Bico
  • 1 × 5692 033-05 Tubo de refrigeração
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

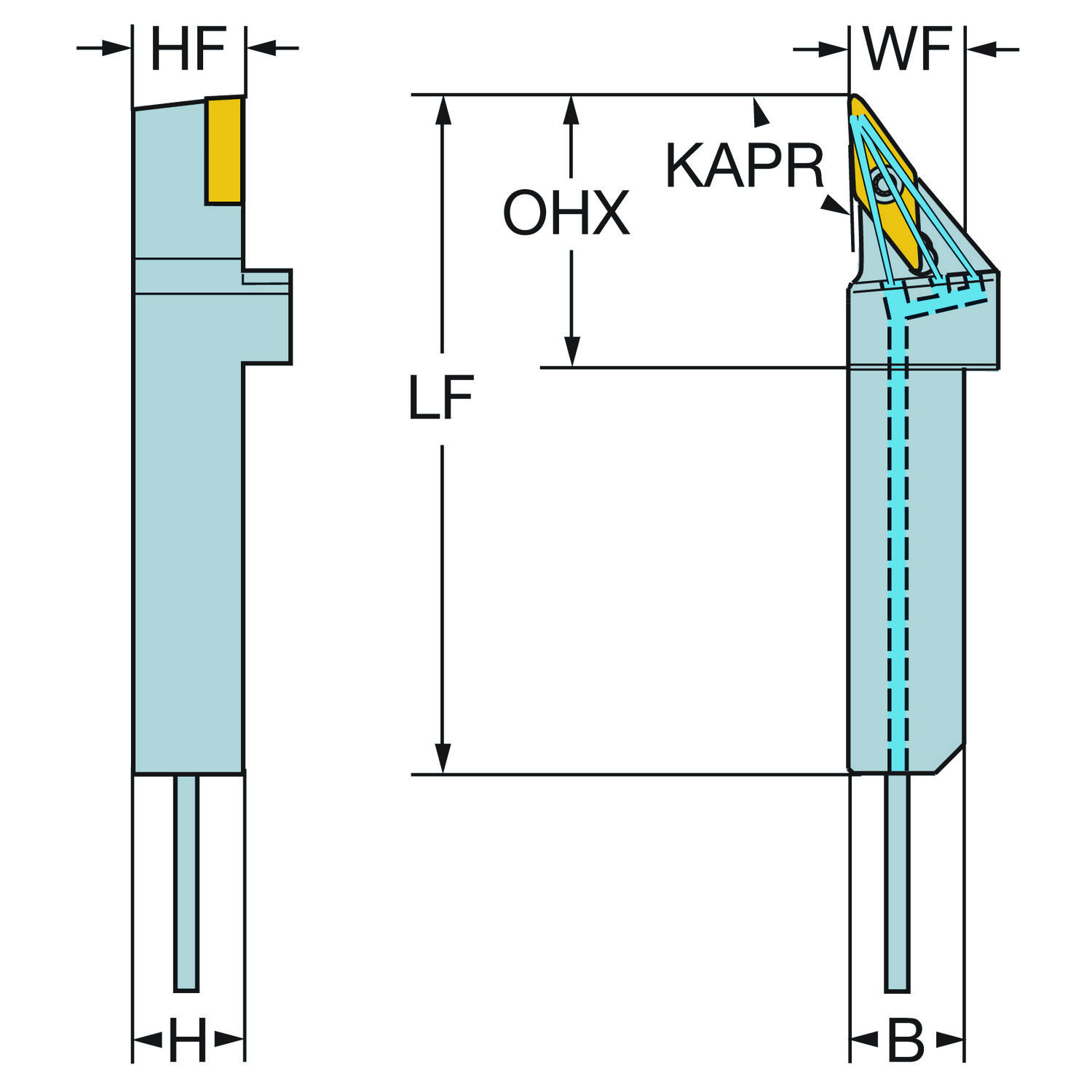

Altura da haste H 15.875 mm
Altura funcional HF 15.875 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

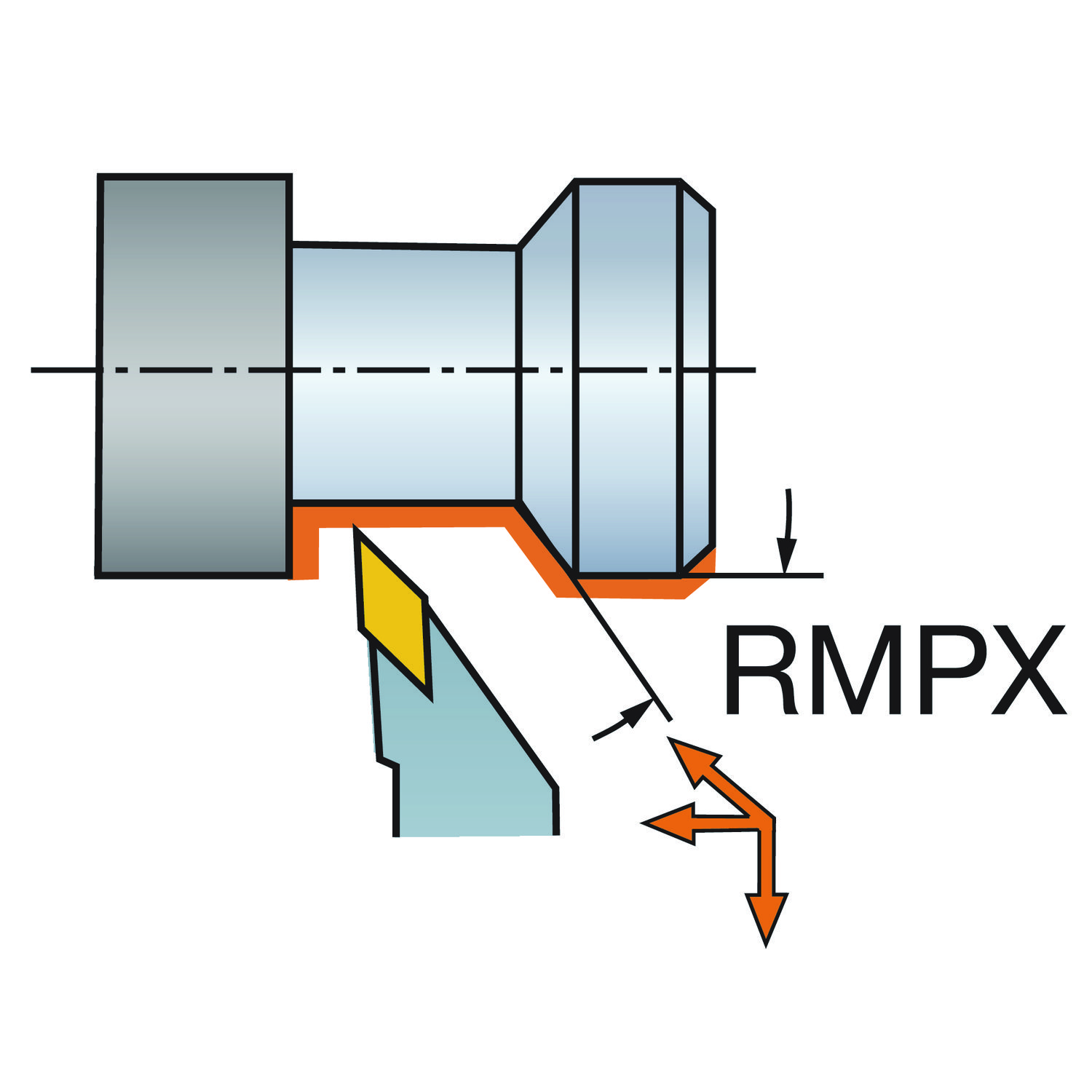

Ângulo máximo de usinagem em rampa RMPX 50
Balanço máximo OHX 28 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 42 mm
Comprimento funcional LF 70 mm
Comprimento total OAL 92 mm
Direção da interface de adaptação da máquina ADINTMS QS-HP haste acoplamento — polegada: 5/8 x 5/8
Identificação da pastilha padrão MIID VCMT 11 03 04
Largura da haste B 15.875 mm
Largura funcional WF 15.875 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VCMT 110304
Peso do item WT 0.104 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada direcionada com bico
Torque TQ 0.9 Nm
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
