QS-SCLCR 103X — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

QS-SCLCR 103X

Porta Ferramenta convencional CoroTurn® 107 QS para torneamento

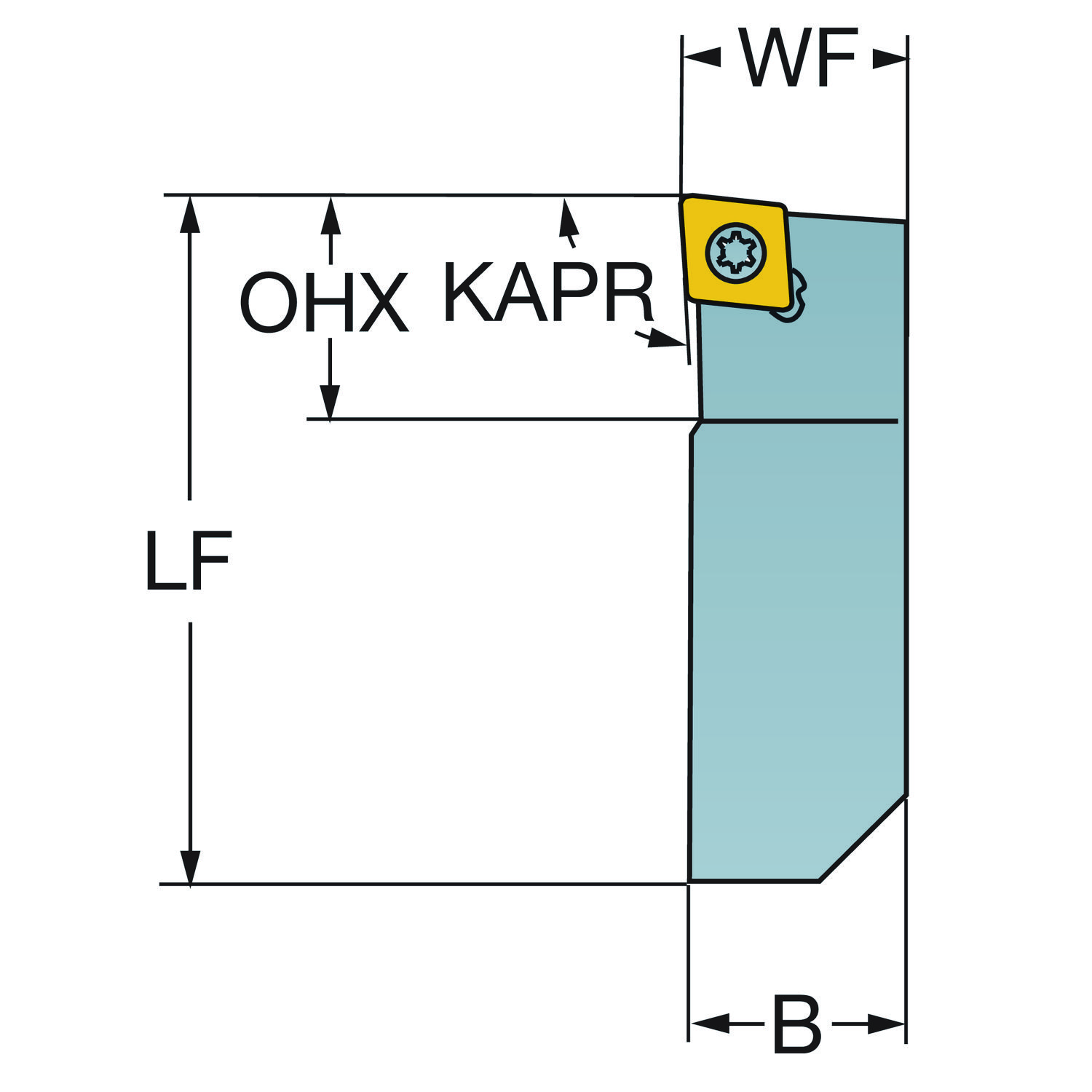

Ferramenta para torneamento · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QS-SCLCR 103X.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 QS · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
QS-SCLCR 103X
Código compactado
QS-SCLCR103X
Material ID
5738141
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
150 g
EAN
12271372
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
18/06/2007
CoroPak de lançamento
07.2

Arquivos CAD

Itens inclusos

  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 15.88 mm
Altura funcional HF 15.88 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 15 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 55 mm
Comprimento funcional LF 70 mm
Comprimento total OAL 70 mm
Direção da interface de adaptação da máquina ADINTMS QS haste acoplamento — polegada: 5/8 x 5/8
Identificação da pastilha padrão MIID CCMT 09 T3 08
Largura da haste B 15.88 mm
Largura funcional WF 15.88 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
