PCLNR 25CA-19 — Foto do produto

Foto do produto

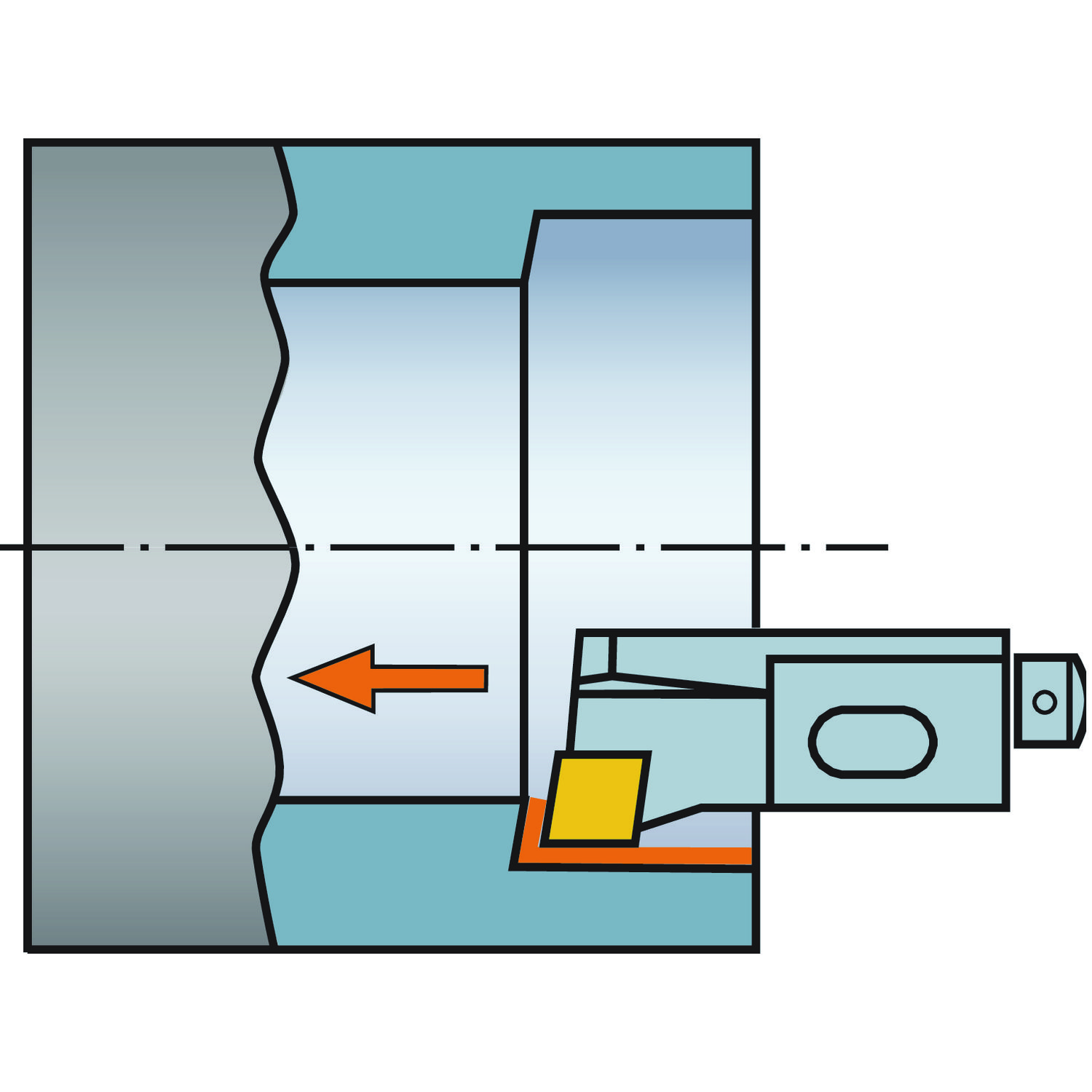

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

PCLNR 25CA-19

Cápsula T-Max® P para torneamento

Ferramenta acoplada · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
PCLNR 25CA-19
Código compactado
PCLNR25CA-19
Material ID
5738412
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
460 g
EAN
10066512
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
23/05/1977
CoroPak de lançamento
77.1

Arquivos CAD

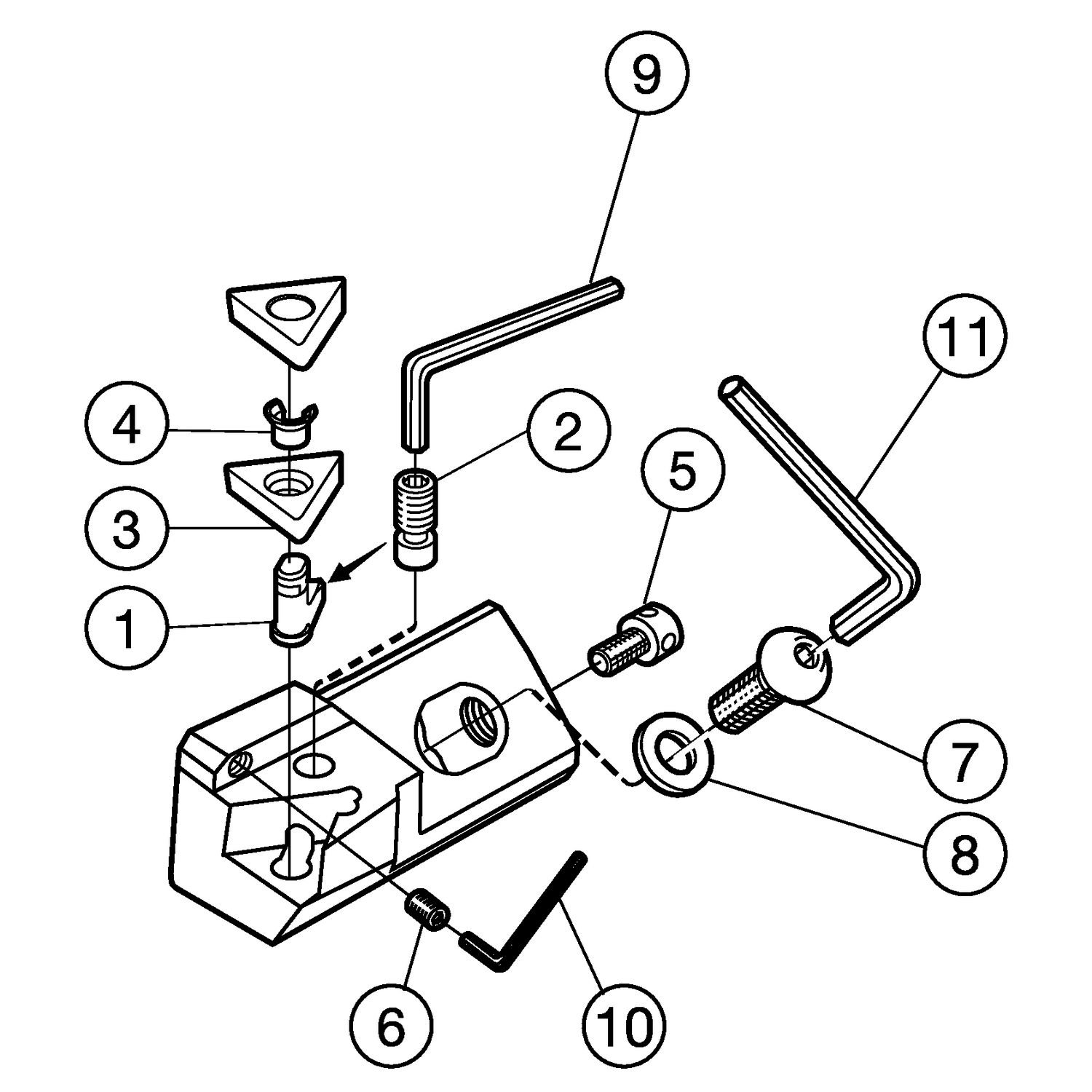

Itens inclusos

  • 1 × 174.3-849M Alavanca
  • 1 × 174.3-835 Parafuso
  • 1 × 171.31-851M Calço
  • 1 × 174.3-868 Pino do calço
  • 1 × 438.3-825 Parafuso de ajuste axial
  • 1 × 438.3-822 Parafuso de ajuste radial
  • 2 × 434.9-822 Parafuso de montagem
  • 2 × 3411 010-105 Arruela
  • 1 × 3021 010-040 Chave
  • 1 × 174.1-864 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

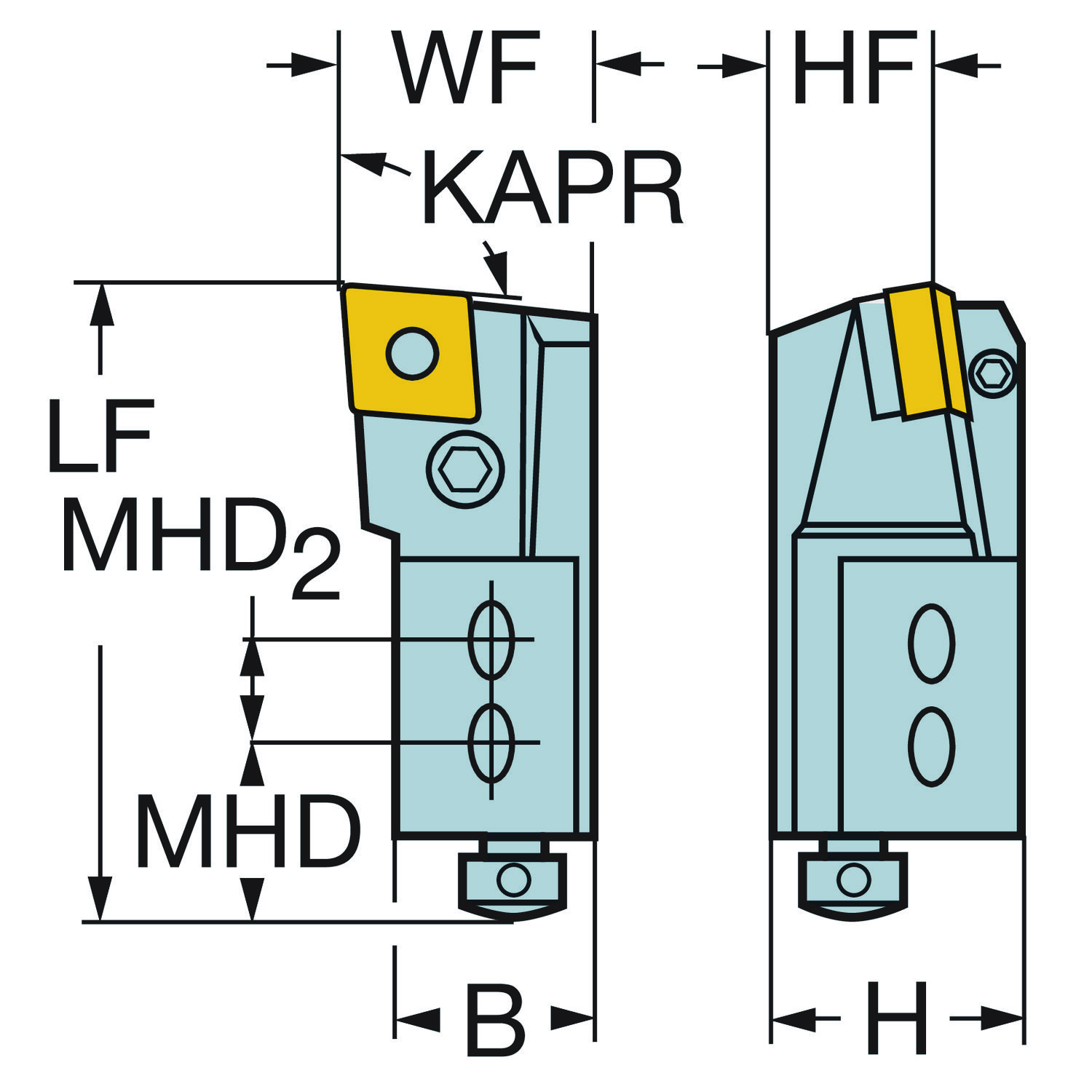

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 38 mm
Altura funcional HF 25 mm
Ângulo da aresta de corte da ferramenta KAPR 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Balanço máximo OHX 100 mm
Código do tamanho do assento da pastilha SSC_M 19
Código do tamanho do assento da pastilha SSC_N 3/4
Código do tipo de fixação MTP Fixação com pino pelo furo
Comprimento funcional LF 100 mm
Diâmetro mínimo do furo DMIN_1 100 mm
Diâmetro mínimo do furo DMIN_2 115 mm
Direção da interface de adaptação da máquina ADINTMS Cartucho (ISO5611) -à direita: 25CA
Largura da haste B 25 mm
Largura funcional WF 32 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CNMG 190612
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
