Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
MWLNL 16CA-06
Cápsula T-Max® P para torneamento
Cápsula · comprimento funcional 63 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Ver o substituto: PCLNL 16CA-12
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Produto descontinuado.
A Sandvik Coromant indica no lugar:
PCLNL 16CA-12 — Cápsula T-Max® P para torneamentoO produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MWLNL 16CA-06.
Manual de torneamento — geral, cortes e canais, rosqueamentoManual · Sandvik Coromant · PDF
Classes GC4425, GC4415 e GC4405 — torneamento de açoFolder · Sandvik Coromant · PDF
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PVídeos
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max P · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MWLNL 16CA-06
- Código compactado
- MWLNL16CA-06
- Material ID
- 5735675
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Peso unitário
- 0,167 kg
- EAN
- 11035404
- UNSPSC
- 23242106
- eCl@ss 13
- 21181590
- Lançamento
- 06/10/1997
- CoroPak de lançamento
- 97.3
Arquivos CAD
- DXF 2D 72875757.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

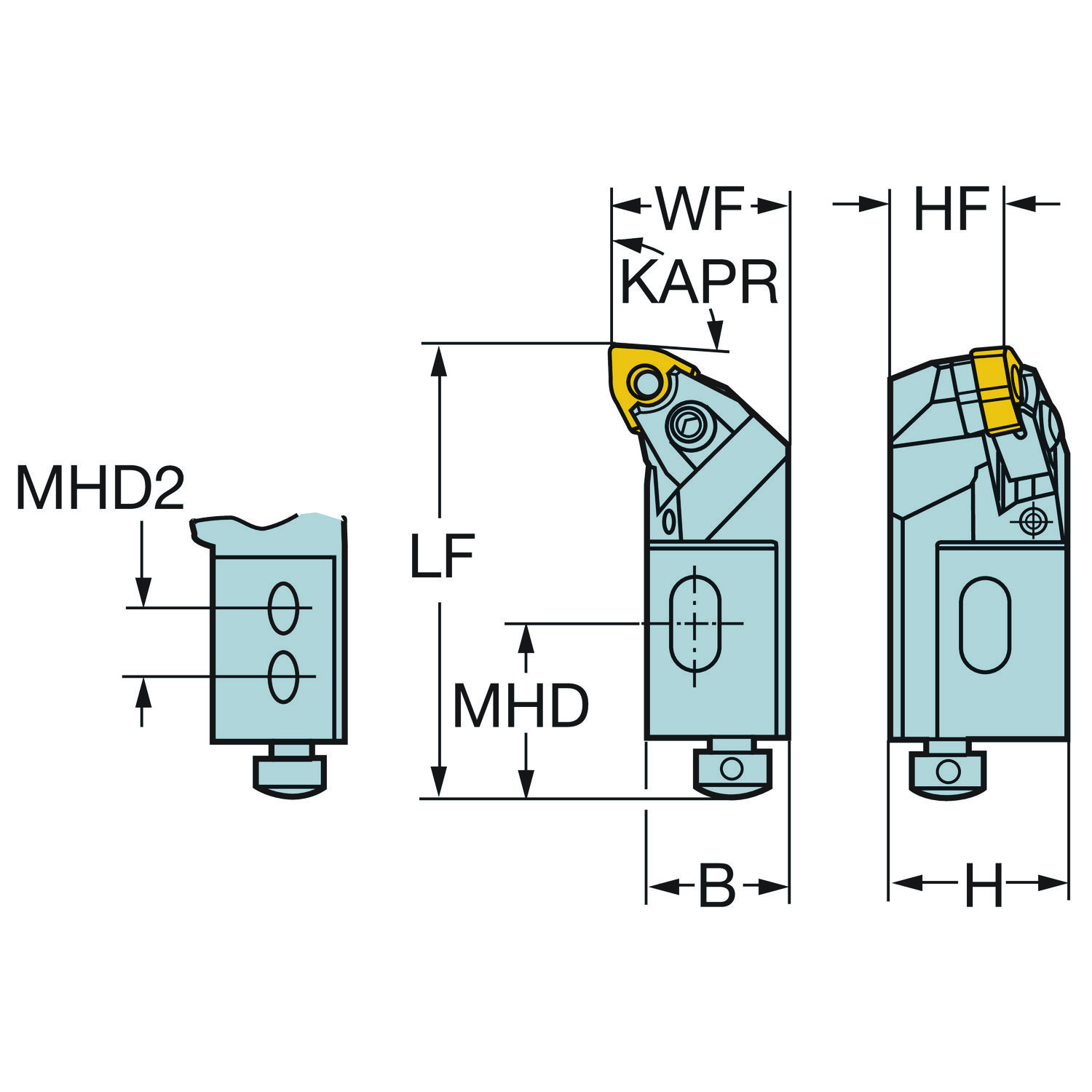

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 25 mm |
| Altura funcional | HF | 16 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 95 |
| Ângulo de ataque da ferramenta | PSIR | -5 |
| Balanço máximo | OHX | 63 mm |
| Código do tamanho do assento da pastilha | SSC_M | 06 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | Fixação por cunha |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Diâmetro mínimo do furo | DMIN_1 | 55 mm |
| Diâmetro mínimo do furo | DMIN_2 | 75 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à esquerda: 16CA |
| Distância do furo de montagem | MHD | 25 mm |
| Largura da haste | B | 20 mm |
| Largura funcional | WF | 25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | WNMG 060408 |
| Peso do item | WT | 0.167 kg |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 5 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 180 no catálogo
WNMG 06 04 04-KF 3005 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 04-MF 4425 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 04-PF 4425 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 04-WF 1525 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 04-WF 3210 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 04-WF 3225 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 04-WF 4415 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 04-XM GC15 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-MF 2025 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-MM 1125 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-MM 2015 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 08-MM 2025 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-MM 2220 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-PM 4225 T-Max® P, pastilha para torneamento Entrega imediata WNMG 06 04 08-PM 4405 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 08-PM 4425 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-PR 4415 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 08-PR 4425 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 08-QM 1115 Pastilha T-Max® P para torneamento Entrega imediata WNMG 06 04 08-XM GC15 Pastilha T-Max® P para torneamento Entrega imediata
WNMG 06 04 12-WMX 3210 Pastilha T-Max® P para torneamento Entrega imediata
WNGA060404S01030A 7015 Pastilha T-Max® P para torneamento
WNGA060404S01030A 7025 Pastilha T-Max® P para torneamento
WNGA060404S01520HWH 7105 Pastilha T-Max® P para torneamento WNGA060404S01520HWH 7115 Pastilha T-Max® P para torneamento
WNGA060404T01020B 7525 Pastilha T-Max® P para torneamento WNGA060404T01020BWG 7525 Pastilha T-Max® P para torneamento WNGA060404T01030AWH 7015 Pastilha T-Max® P para torneamento WNGA060408S01030A 7015 Pastilha T-Max® P para torneamento WNGA060408S01030A 7025 Pastilha T-Max® P para torneamento
WNGA060408S01030AWH 7025 Pastilha T-Max® P para torneamento WNGA060408S01520HWH 7105 Pastilha T-Max® P para torneamento WNGA060408S01520HWH 7115 Pastilha T-Max® P para torneamento WNGA060408S01525H 7105 Pastilha T-Max® P para torneamento WNGA060408S01525H 7115 Pastilha T-Max® P para torneamento WNGA060408T01020B 7525 Pastilha T-Max® P para torneamento WNGA060408T01020BWG 7525 Pastilha T-Max® P para torneamento WNGA060408T01030AWH 7015 Pastilha T-Max® P para torneamento
WNMA 06 04 08-KR 3210 Pastilha T-Max® P para torneamento WNMA 06 04 08-KR 3225 Pastilha T-Max® P para torneamento WNMA 06 04 12-KR 3210 Pastilha T-Max® P para torneamento WNMA 06 04 12-KR 3225 Pastilha T-Max® P para torneamento
WNMG 06 04 04-KF 3210 Pastilha T-Max® P para torneamento WNMG 06 04 04-KF 3225 Pastilha T-Max® P para torneamento
WNMG 06 04 04-LC 1515 Pastilha T-Max® P para torneamento WNMG 06 04 04-LC 4415 Pastilha T-Max® P para torneamento
WNMG 06 04 04-MF 1115 Pastilha T-Max® P para torneamento WNMG 06 04 04-MF 1125 Pastilha T-Max® P para torneamento WNMG 06 04 04-MF 2015 Pastilha T-Max® P para torneamento WNMG 06 04 04-MF 2025 Pastilha T-Max® P para torneamento
WNMG 06 04 04-MF 2220 Pastilha T-Max® P para torneamento WNMG 06 04 04-MF 2515 T-Max® P, pastilha para torneamento
WNMG 06 04 04-MF 5015 Pastilha T-Max® P para torneamento WNMG 06 04 04-PF 1515 Pastilha T-Max® P para torneamento
WNMG 06 04 04-PF 1525 Pastilha T-Max® P para torneamento WNMG 06 04 04-PF 1625 T-Max® P, insert for turning WNMG 06 04 04-PF 4415 Pastilha T-Max® P para torneamento
WNMG 06 04 04-PF 5015 Pastilha T-Max® P para torneamento
WNMG 06 04 04-SM 1105 Pastilha T-Max® P para torneamento
WNMG 06 04 04-SM 1205 Pastilha T-Max® P para torneamento Recomendado
WNMG 06 04 04-WF 1125 Pastilha T-Max® P para torneamento WNMG 06 04 04-WF 1515 Pastilha T-Max® P para torneamento WNMG 06 04 04-WF 1625 T-Max® P, insert for turning WNMG 06 04 04-WF 2015 Pastilha T-Max® P para torneamento WNMG 06 04 04-WF 2515 T-Max® P, pastilha para torneamento WNMG 06 04 04-WF 3005 Pastilha T-Max® P para torneamento WNMG 06 04 04-WF 4425 Pastilha T-Max® P para torneamento
WNMG 06 04 04-WF 5015 Pastilha T-Max® P para torneamento WNMG 06 04 04-WL 1515 Pastilha T-Max® P para torneamento
WNMG 06 04 04-XF GC15 Pastilha T-Max® P para torneamento
WNMG 06 04 04-XF GC30 Pastilha T-Max® P para torneamento
WNMG 06 04 04-XM GC30 Pastilha T-Max® P para torneamento WNMG 06 04 08-KF 3005 Pastilha T-Max® P para torneamento WNMG 06 04 08-KF 3210 Pastilha T-Max® P para torneamento
WNMG 06 04 08-KM 3210 Pastilha T-Max® P para torneamento WNMG 06 04 08-KM 3225 Pastilha T-Max® P para torneamento
WNMG 06 04 08-KR 3210 Pastilha T-Max® P para torneamento WNMG 06 04 08-KR 3225 Pastilha T-Max® P para torneamento WNMG 06 04 08-LC 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-LC 4425 Pastilha T-Max® P para torneamento WNMG 06 04 08-MF 1115 Pastilha T-Max® P para torneamento WNMG 06 04 08-MF 1125 Pastilha T-Max® P para torneamento WNMG 06 04 08-MF 2015 Pastilha T-Max® P para torneamento WNMG 06 04 08-MF 2220 Pastilha T-Max® P para torneamento WNMG 06 04 08-MF 2515 T-Max® P, pastilha para torneamento WNMG 06 04 08-MF 4425 Pastilha T-Max® P para torneamento WNMG 06 04 08-MM 1115 Pastilha T-Max® P para torneamento WNMG 06 04 08-MM 2035 Pastilha T-Max® P para torneamento WNMG 06 04 08-MM 2515 T-Max® P, pastilha para torneamento
WNMG 06 04 08-MR 2015 Pastilha T-Max® P para torneamento WNMG 06 04 08-MR 2025 Pastilha T-Max® P para torneamento WNMG 06 04 08-MR 2035 Pastilha T-Max® P para torneamento
WNMG 06 04 08-MR 2220 Pastilha T-Max® P para torneamento WNMG 06 04 08-MR 2515 T-Max® P, pastilha para torneamento WNMG 06 04 08-PF 1525 Pastilha T-Max® P para torneamento WNMG 06 04 08-PF 1625 T-Max® P, insert for turning WNMG 06 04 08-PF 4305 T-Max® P, pastilha para torneamento WNMG 06 04 08-PF 4325 T-Max® P, pastilha para torneamento WNMG 06 04 08-PF 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-PF 4425 Pastilha T-Max® P para torneamento WNMG 06 04 08-PF 5015 Pastilha T-Max® P para torneamento WNMG 06 04 08-PM 4305 T-Max® P, pastilha para torneamento WNMG 06 04 08-PM 4325 T-Max® P, pastilha para torneamento WNMG 06 04 08-PM 4335 Pastilha T-Max® P para torneamento WNMG 06 04 08-PM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-PR 4335 Pastilha T-Max® P para torneamento
WNMG 06 04 08-QM 1210 Pastilha T-Max® P para torneamento Recomendado
WNMG 06 04 08-QM 235 Pastilha T-Max® P para torneamento
WNMG 06 04 08-QM 4305 T-Max® P, pastilha para torneamento WNMG 06 04 08-QM 4335 Pastilha T-Max® P para torneamento WNMG 06 04 08-QM 4405 Pastilha T-Max® P para torneamento WNMG 06 04 08-QM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-QM 4425 Pastilha T-Max® P para torneamento
WNMG 06 04 08-QMH 2515 T-Max® P, pastilha para torneamento WNMG 06 04 08-SM 1105 Pastilha T-Max® P para torneamento WNMG 06 04 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado WNMG 06 04 08-WF 1115 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 1125 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 1515 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 1525 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 1625 T-Max® P, insert for turning WNMG 06 04 08-WF 2015 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 2515 T-Max® P, pastilha para torneamento WNMG 06 04 08-WF 3005 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 3225 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 4305 T-Max® P, pastilha para torneamento WNMG 06 04 08-WF 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 4425 Pastilha T-Max® P para torneamento WNMG 06 04 08-WF 5015 Pastilha T-Max® P para torneamento WNMG 06 04 08-WL 1515 Pastilha T-Max® P para torneamento
WNMG 06 04 08-WL 2025 Pastilha T-Max® P para torneamento WNMG 06 04 08-WL 4415 Pastilha T-Max® P para torneamento
WNMG 06 04 08-WM 3005 Pastilha T-Max® P para torneamento WNMG 06 04 08-WM 3210 Pastilha T-Max® P para torneamento WNMG 06 04 08-WM 4315 T-Max® P, pastilha para torneamento WNMG 06 04 08-WM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-WM 4425 Pastilha T-Max® P para torneamento WNMG 06 04 08-WMX 3205 Pastilha T-Max® P para torneamento WNMG 06 04 08-WMX 3225 Pastilha T-Max® P para torneamento WNMG 06 04 08-WMX 4305 T-Max® P, pastilha para torneamento WNMG 06 04 08-WMX 4405 Pastilha T-Max® P para torneamento WNMG 06 04 08-WMX 4415 Pastilha T-Max® P para torneamento WNMG 06 04 08-WMX 4425 Pastilha T-Max® P para torneamento
WNMG 06 04 08-XM 4425 Pastilha T-Max® P para torneamento
WNMG 06 04 08-XMR GC15 Pastilha T-Max® P para torneamento WNMG 06 04 12-KM 3210 Pastilha T-Max® P para torneamento WNMG 06 04 12-KM 3225 Pastilha T-Max® P para torneamento WNMG 06 04 12-KR 3205 Pastilha T-Max® P para torneamento WNMG 06 04 12-KR 3210 Pastilha T-Max® P para torneamento WNMG 06 04 12-KR 3225 Pastilha T-Max® P para torneamento WNMG 06 04 12-MM 2015 Pastilha T-Max® P para torneamento WNMG 06 04 12-MM 2025 Pastilha T-Max® P para torneamento WNMG 06 04 12-MM 2220 Pastilha T-Max® P para torneamento WNMG 06 04 12-MM 2515 T-Max® P, pastilha para torneamento WNMG 06 04 12-MR 2025 Pastilha T-Max® P para torneamento WNMG 06 04 12-MR 2035 Pastilha T-Max® P para torneamento WNMG 06 04 12-MR 2220 Pastilha T-Max® P para torneamento
WNMG 06 04 12-MRR 2015 Pastilha T-Max® P para torneamento WNMG 06 04 12-MRR 2515 T-Max® P, pastilha para torneamento WNMG 06 04 12-PF 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-PM 4335 Pastilha T-Max® P para torneamento WNMG 06 04 12-PM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-PM 4425 Pastilha T-Max® P para torneamento WNMG 06 04 12-PR 4305 T-Max® P, pastilha para torneamento WNMG 06 04 12-PR 4335 Pastilha T-Max® P para torneamento WNMG 06 04 12-PR 4405 Pastilha T-Max® P para torneamento WNMG 06 04 12-PR 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-PR 4425 Pastilha T-Max® P para torneamento WNMG 06 04 12-QM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-QM 4425 Pastilha T-Max® P para torneamento WNMG 06 04 12-WM 3005 Pastilha T-Max® P para torneamento WNMG 06 04 12-WM 3210 Pastilha T-Max® P para torneamento WNMG 06 04 12-WM 3225 Pastilha T-Max® P para torneamento WNMG 06 04 12-WM 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-WM 4425 Pastilha T-Max® P para torneamento WNMG 06 04 12-WMX 2015 Pastilha T-Max® P para torneamento WNMG 06 04 12-WMX 4305 T-Max® P, pastilha para torneamento WNMG 06 04 12-WMX 4405 Pastilha T-Max® P para torneamento WNMG 06 04 12-WMX 4415 Pastilha T-Max® P para torneamento WNMG 06 04 12-WMX 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 3 no catálogo
WNMG 06 04 04-SM 1205 Pastilha T-Max® P para torneamento Recomendado WNMG 06 04 08-QM 1210 Pastilha T-Max® P para torneamento Recomendado WNMG 06 04 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Mesmo tipo de ferramenta.
PSKNR 12CA-12 Cápsula T-Max® P para torneamento
PSSNR 20CA-15 Cápsula T-Max® P para torneamento
PTFNL 16CA-16 Cápsula T-Max® P para torneamento PTFNR 12CA-16 Cápsula T-Max® P para torneamento
STFCR 12CA-16-M Cápsula CoroTurn® 107 para torneamento
STSCR 10CA-11-B1 Cápsula CoroTurn® 107 para torneamento
L140.0-10-09 Cápsula CoroTurn® 107 para torneamento L140.0-12-11 Cápsula CoroTurn® 107 para torneamento L140.0-16-11 Cápsula CoroTurn® 107 para torneamento L140.0-20-16 Cápsula CoroTurn® 107 para torneamento L140.0-8-06 Cápsula CoroTurn® 107 para torneamento
L141.0-10-09 Cápsula CoroTurn® 107 para torneamento Últimos produtos visitados
