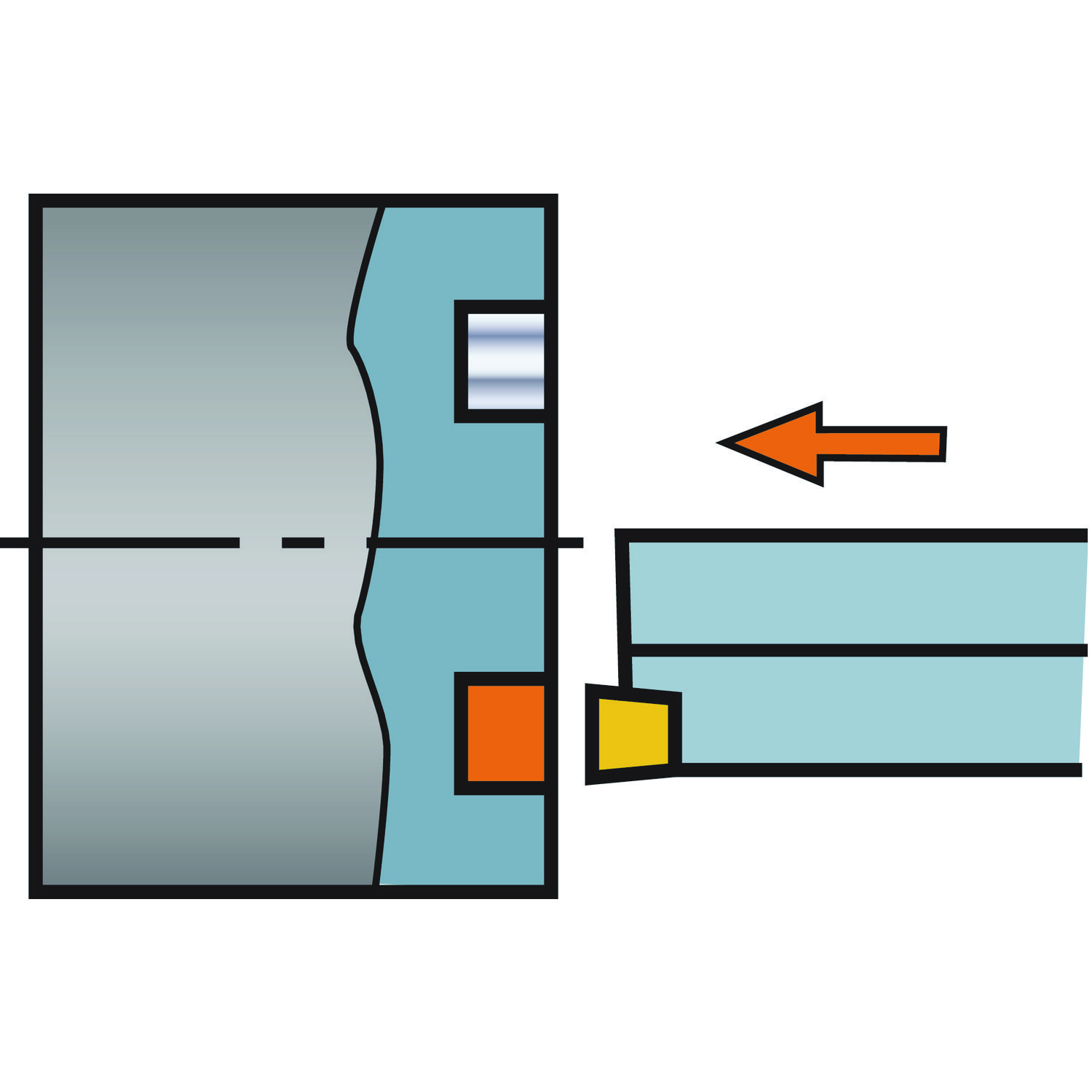

Vista funcional
Ferramentas · Corte e canal axial — intercambiável
MBS6-151.21-080A-30
T-Max® Q-Cut, lâmina para ranhuramento frontal
Ferramenta para torneamento · comprimento funcional 31,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Ver o substituto: 570-32R123G18B067A
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Produto descontinuado.
A Sandvik Coromant indica no lugar:
570-32R123G18B067A — Cabeça CoroCut® 1-2 para usinagem de canais frontaisO produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MBS6-151.21-080A-30.
Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDF
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteVídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MBS6-151.21-080A-30
- Código compactado
- MBS6-151.21-080A-30
- Material ID
- 5735589
- Família
- Ferramentas
- Tipo
- Corte e canal axial — intercambiável
- Peso unitário
- 0,115 kg
- EAN
- 10738420
- UNSPSC
- 27112809
- eCl@ss 13
- 21181090
- CoroPak de lançamento
- 94.1
Arquivos CAD
- DXF 2D 72863385.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 39 mm |
| Altura funcional | HF | 0 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 30 mm |
| Código do tamanho do assento da pastilha | SSC_M | 30 |
| Código do tamanho do assento da pastilha | SSC_N | 30 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 31.5 mm |
| Comprimento total | OAL | 56.5 mm |
| Diâmetro externo máximo do canal axial | DAXX | 106 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MBS lâmina — tamanho MBS6 -styleA |
| Direção do suporte do canal axial | AXGSUP | 1 |
| Largura da haste | B | 15 mm |
| Largura funcional | WF | 15.2 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | Q-Cut — tamanho 30 (N151.2-300-5E) |
| Peso do item | WT | 0.115 kg |
| Profundidade máxima de corte | CDX | 25 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 108 no catálogo
N151.2-300-4E 235 Pastilha T-Max® Q-Cut para cortes Entrega imediata
N151.2-300-4E 4225 Pastilha T-Max® Q-Cut para cortes Entrega imediata
N151.2-300-5E 1125 Pastilha T-Max® Q-Cut para cortes Entrega imediata
N151.2-300-5E 235 Pastilha T-Max® Q-Cut para cortes Entrega imediata
L151.2-300 05-4E 1125 Pastilha T-Max® Q-Cut para cortes L151.2-300 05-4E 1145 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 2135 Pastilha T-Max® Q-Cut para cortes L151.2-300 05-4E 235 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 4225 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E H13A Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5E 1125 Pastilha T-Max® Q-Cut para cortes L151.2-300 05-5E 1145 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5E 2135 Pastilha T-Max® Q-Cut para cortes L151.2-300 05-5E 235 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5E 4225 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5F 1125 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5F 2135 Pastilha T-Max® Q-Cut para cortes L151.2-300 05-5F 235 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-7E 1125 Pastilha T-Max® Q-Cut para cortes L151.2-300 08-5F 1125 Pastilha T-Max® Q-Cut para cortes L151.2-300 08-5F 2135 Pastilha T-Max® Q-Cut para cortes L151.2-300 08-5F 235 Pastilha T-Max® Q-Cut para cortes L151.2-300 12-5F 1125 Pastilha T-Max® Q-Cut para cortes L151.2-300 12-5F 2135 Pastilha T-Max® Q-Cut para cortes L151.2-300 12-5F 235 Pastilha T-Max® Q-Cut para cortes
N151.2-300-30-4P 1005 Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-30-4P 1125 Pastilha T-Max® Q-Cut para perfilamento N151.2-300-30-4P 235 Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-30-4P H13A Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-30-5G 1125 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-30-5G 2135 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-300-30-5G 235 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-30-5G 3020 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-30-5G 4225 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-30-5G 525 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-300-30-5G H13A Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-30-5P 1125 Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-30-5P 235 Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-30-5P 4225 Pastilha T-Max® Q-Cut para perfilamento N151.2-300-30E-P CB20 Pastilha T-Max® Q-Cut para perfilamento
N151.2-300-4E 1125 Pastilha T-Max® Q-Cut para cortes N151.2-300-4E 1145 Pastilha T-Max® Q-Cut para cortes N151.2-300-4E 2135 Pastilha T-Max® Q-Cut para cortes
N151.2-300-4E 3020 Pastilha T-Max® Q-Cut para cortes
N151.2-300-4E H13A Pastilha T-Max® Q-Cut para cortes N151.2-300-5E 1005 Pastilha T-Max® Q-Cut para cortes N151.2-300-5E 1145 Pastilha T-Max® Q-Cut para cortes N151.2-300-5E 2135 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5E 3020 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5E 4225 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5E H13A Pastilha T-Max® Q-Cut para cortes
N151.2-300-5F 1125 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5F 2135 Pastilha T-Max® Q-Cut para cortes N151.2-300-5F 235 Pastilha T-Max® Q-Cut para cortes
N151.2-300-7E 1125 Pastilha T-Max® Q-Cut para cortes N151.2-300-7E 1145 Pastilha T-Max® Q-Cut para cortes
N151.2-300-7E 2135 Pastilha T-Max® Q-Cut para cortes N151.2-300-7E 235 Pastilha T-Max® Q-Cut para cortes
N151.2-300-9E 1125 Pastilha T-Max® Q-Cut para cortes
N151.2-3004-30-4T 4225 Pastilha T-Max® Q-Cut para torneamento
N151.2-3004-30-5T 1125 Pastilha T-Max® Q-Cut para torneamento
N151.2-3004-30-5T 4225 Pastilha T-Max® Q-Cut para torneamento N151.2-315-30-5G 4225 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-315-30-5G 525 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-400-30-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-400-30-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-400-30-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-400-30-4U 235 Pastilha T-Max® Q-Cut para saídas para retífica N151.2-415-30-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-30-4P 1125 Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30-4P 235 Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30-4P 525 Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30-4P H13A Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30-5G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-30-5G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-30-5G 4225 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-30-5P 235 Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30-5P 4225 Pastilha T-Max® Q-Cut para perfilamento N151.2-A125-30F-P CD10 Pastilha T-Max® Q-Cut para perfilamento N151.2-A142-30-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A142-30-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A142-30-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A156-30-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A156-30-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais R151.2-300 05-4E 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-4E 1145 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-4E 2135 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-4E 235 Pastilha T-Max® Q-Cut para cortes
R151.2-300 05-4E 3020 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-4E 4225 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-4E H13A Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5E 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5E 1145 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5E 2135 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5E 235 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5E 4225 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5F 2135 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-5F 235 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-7E 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 05-7E 1145 Pastilha T-Max® Q-Cut para cortes
R151.2-300 05-7E 235 Pastilha T-Max® Q-Cut para cortes R151.2-300 08-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 08-5F 2135 Pastilha T-Max® Q-Cut para cortes R151.2-300 08-5F 235 Pastilha T-Max® Q-Cut para cortes R151.2-300 12-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-300 12-5F 2135 Pastilha T-Max® Q-Cut para cortes R151.2-300 12-5F 235 Pastilha T-Max® Q-Cut para cortes Nada com esse termo. Tente só o início do código.
