MB-07R200-10-10R 1025

Cabeça CoroCut® MB inteiriça de metal duro para perfilamento

Ferramenta para torneamento para aço (ISO P) · classe 1025 com cobertura PVD · raio de ponta 1 mm, comprimento funcional 3,9 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1025

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: MB-07R200-10-10R 1025
Código compactado: MB-07R200-10-10R1025
Material ID: 5735485
Família: Ferramentas
Tipo: Corte e canal radial — inteiriça
Classe: 1025
Cobertura: TIALN+TIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 1,8 g
EAN: 12002804
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21181105
Origem: FR
Lançamento: 15/08/2005
CoroPak de lançamento: 05.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 190 m/min
Avanço por rotação: 0,02 mm/r
Espessura máxima do cavaco: 0,02 mm/r
Vida da ferramenta: 900 s

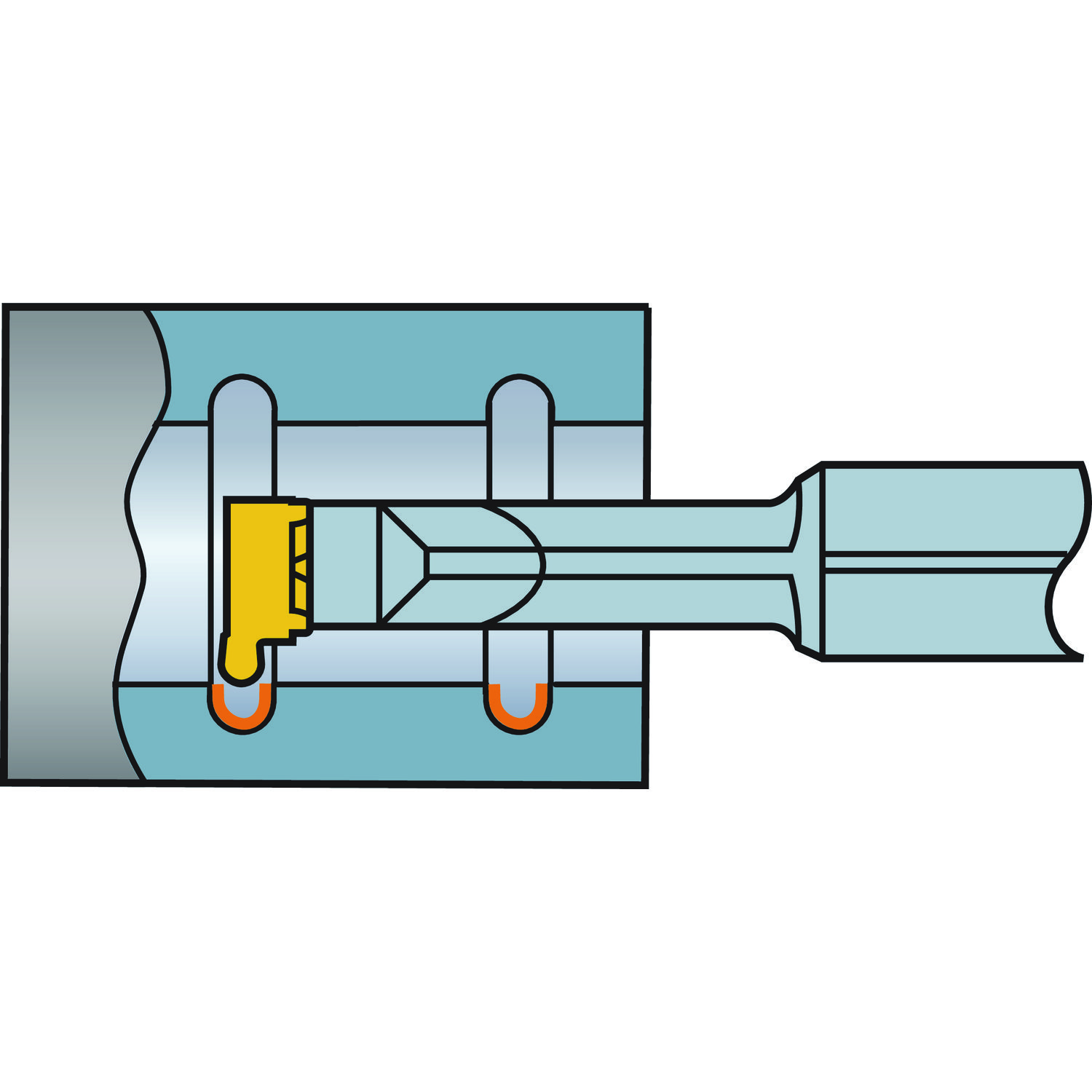

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material	v_c m/min	f_n mm/r	h_ex mm/r	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	190 (185 – 195)	0,02	0,02	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	165 (165 – 175)	0,02	0,02	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	45	0,02	0,02	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

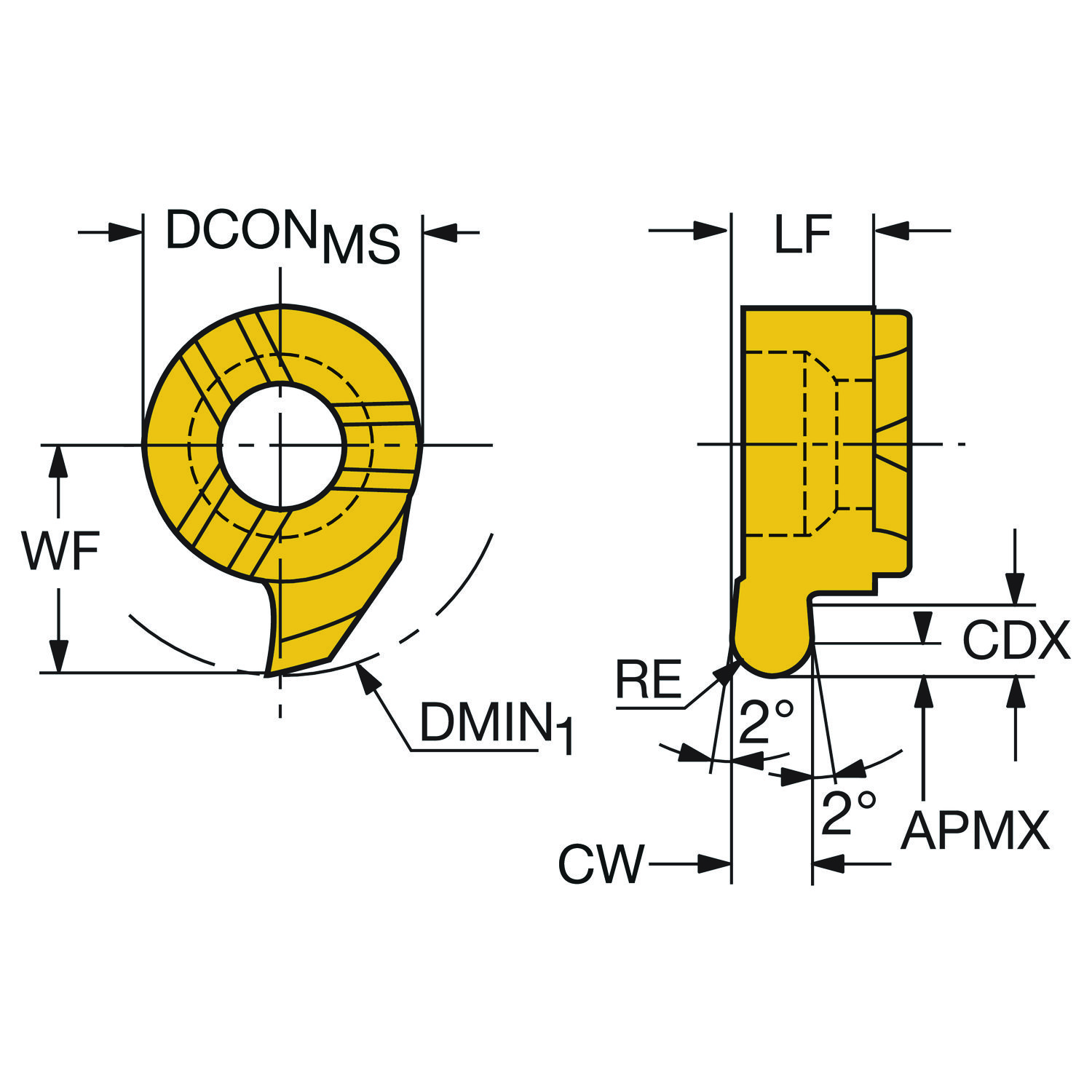

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Balanço máximo	OHX	3.9 mm
Classe	GRADE	1025
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	3.9 mm
Diâmetro da conexão	DCONMS	7 mm
Diâmetro mínimo do furo	DMIN	10 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroCut MB — tamanho 07
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNS
Largura de corte	CW	2 mm
Largura funcional	WF	5.8 mm
Profundidade máxima de corte	CDX	1.8 mm
Raio do canto	RE	1 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
