MB-07B030-02-10L 1025

Cabeça CoroCut® MB inteiriça de metal duro para mandrilamento reverso

Ferramenta para torneamento para aço (ISO P) · classe 1025 com cobertura PVD · raio de ponta 0,2 mm, comprimento funcional 1,3 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1025 Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: MB-07B030-02-10L 1025
Código compactado: MB-07B030-02-10L1025
Material ID: 6879587
Família: Ferramentas
Tipo: Torneamento — inteiriça
Classe: 1025
Cobertura: TIALN+TIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 1 g
EAN: 7323220325177
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21181102
Origem: FR,AT
Lançamento: 29/10/2015
CoroPak de lançamento: 16.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 170 m/min
Avanço por rotação: 0,04 mm/r
Profundidade de corte: 0,5 mm
Espessura máxima do cavaco: 0,04 mm/r
Vida da ferramenta: 900 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 92°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	170 (145 – 190)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	150 (125 – 170)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	39 (31 – 45)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	420 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	290 (36 – 360)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	3.600 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

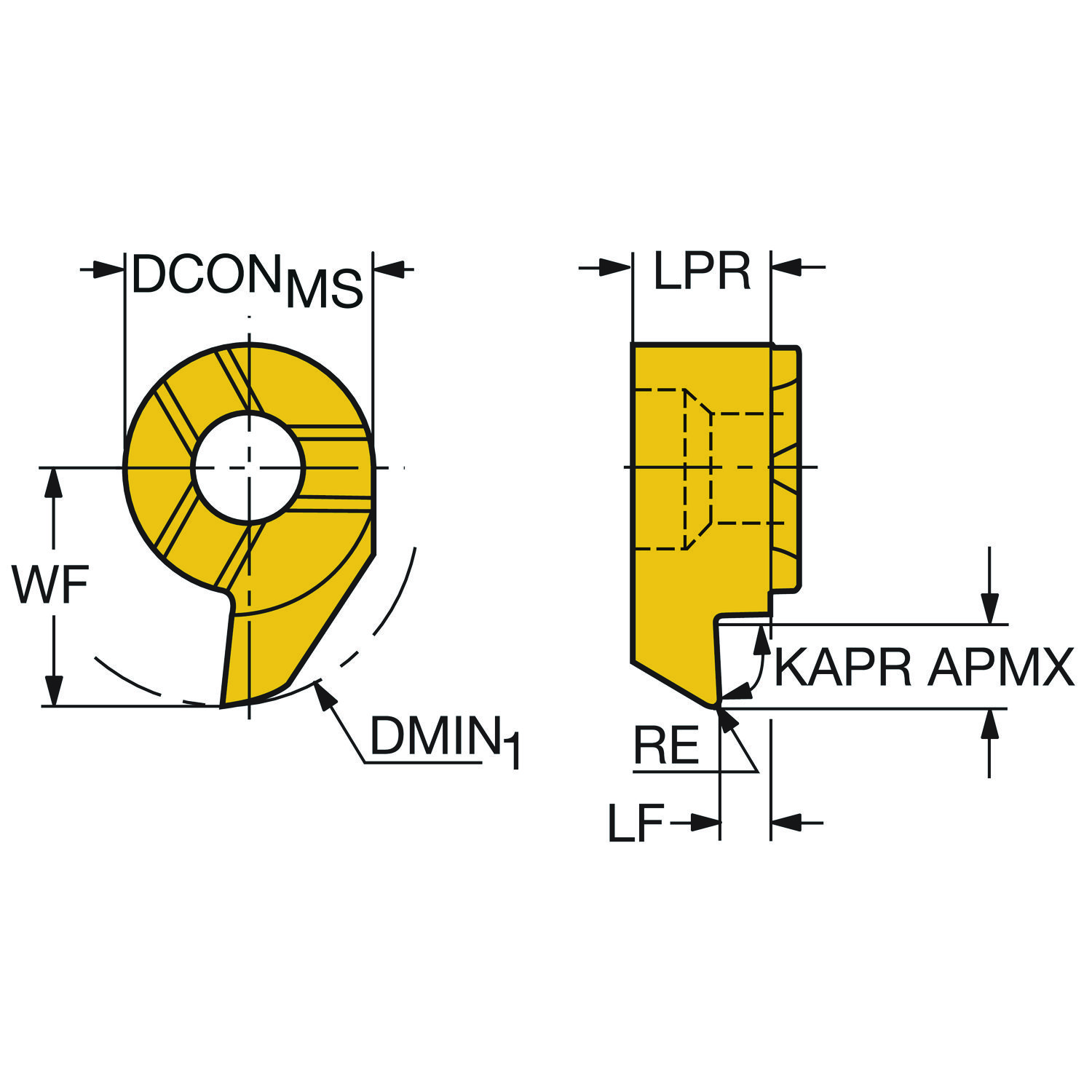

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo da aresta de corte da ferramenta	KAPR	92
Ângulo de ataque da ferramenta	PSIR	-2

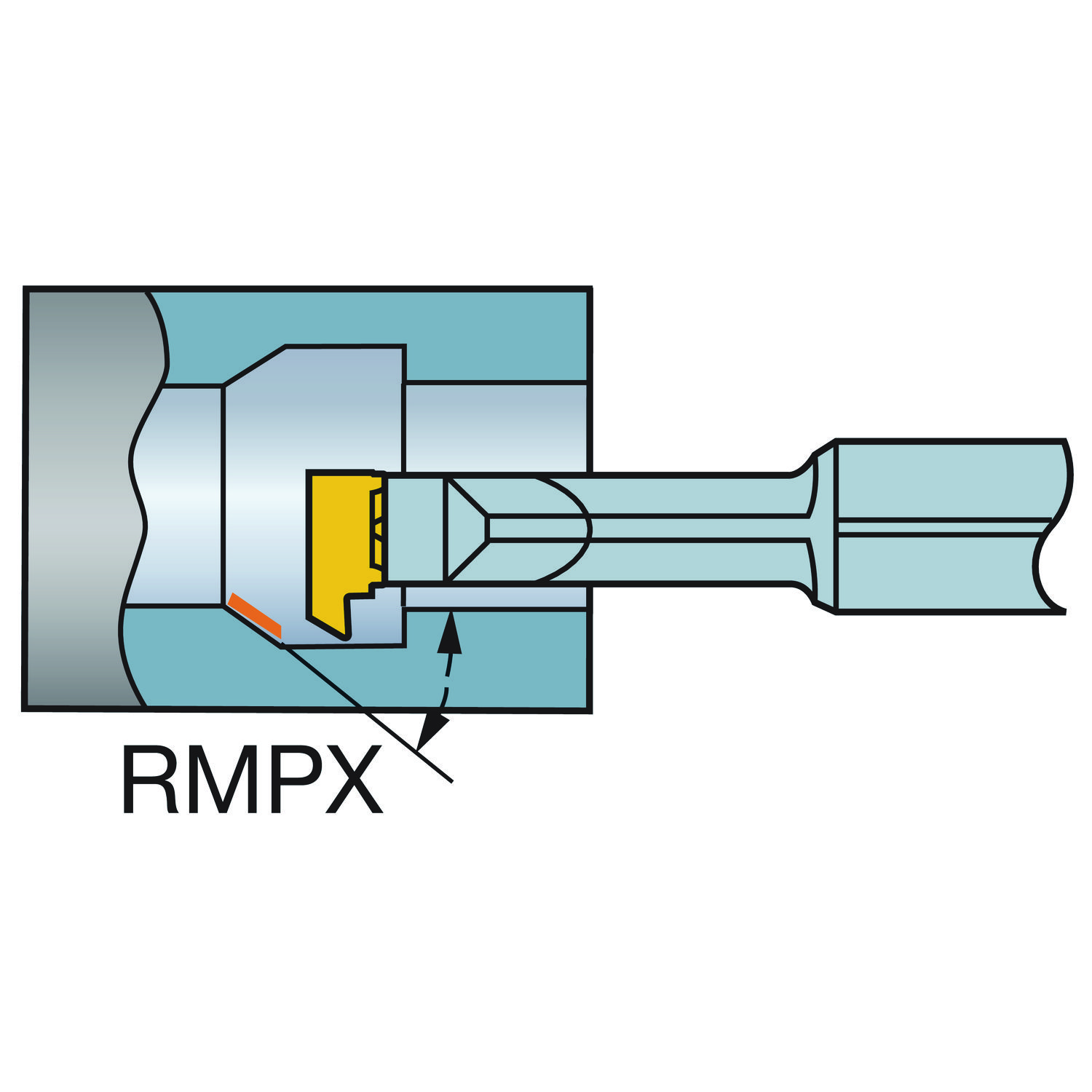

Ângulo máximo de usinagem em rampa	RMPX	27
Balanço máximo	OHX	1.3 mm
Classe	GRADE	1025
Código de condições da aresta de corte	CECC	Aresta viva
Código do material do corpo	BMC	Metal duro
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da saliência	LPR	3.95 mm
Comprimento funcional	LF	1.3 mm
Diâmetro da conexão	DCONMS	7 mm
Diâmetro mínimo do furo	DMIN	10 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroCut MB — tamanho 07
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNS
Largura funcional	WF	5.8 mm
Profundidade de corte máxima	APMX	2 mm
Raio do canto	RE	0.2 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
