MB-07T093-02-10R 1025

Name: MB-07T093-02-10R 1025
Brand: Sandvik Coromant
SKU: MB-07T093-02-10R1025
Price: 203.92 BRL
Availability: InStock

Cabeça CoroCut® MB inteiriça de metal duro para torneamento

Ferramenta para torneamento para aço (ISO P) · classe 1025 com cobertura PVD · raio de ponta 0,2 mm, comprimento funcional 3,9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 1025 Preço na loja

Entrega imediata

Qtd.

R$203,92 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: MB-07T093-02-10R 1025
Código compactado: MB-07T093-02-10R1025
Material ID: 5735940
Família: Ferramentas
Tipo: Turning Solid
Classe: 1025
Cobertura: TIALN+TIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário (kg): 2.0 Gram
EAN: 12065970
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21181102
Origem: FR,GB
Lançamento: 15/08/2005
CoroPak de lançamento: 05.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 170 m/min
Avanço por rotação: 0,04 mm/r
Profundidade de corte: 0,5 mm
Espessura máxima do cavaco: 0,04 mm/r
Vida da ferramenta: 900 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

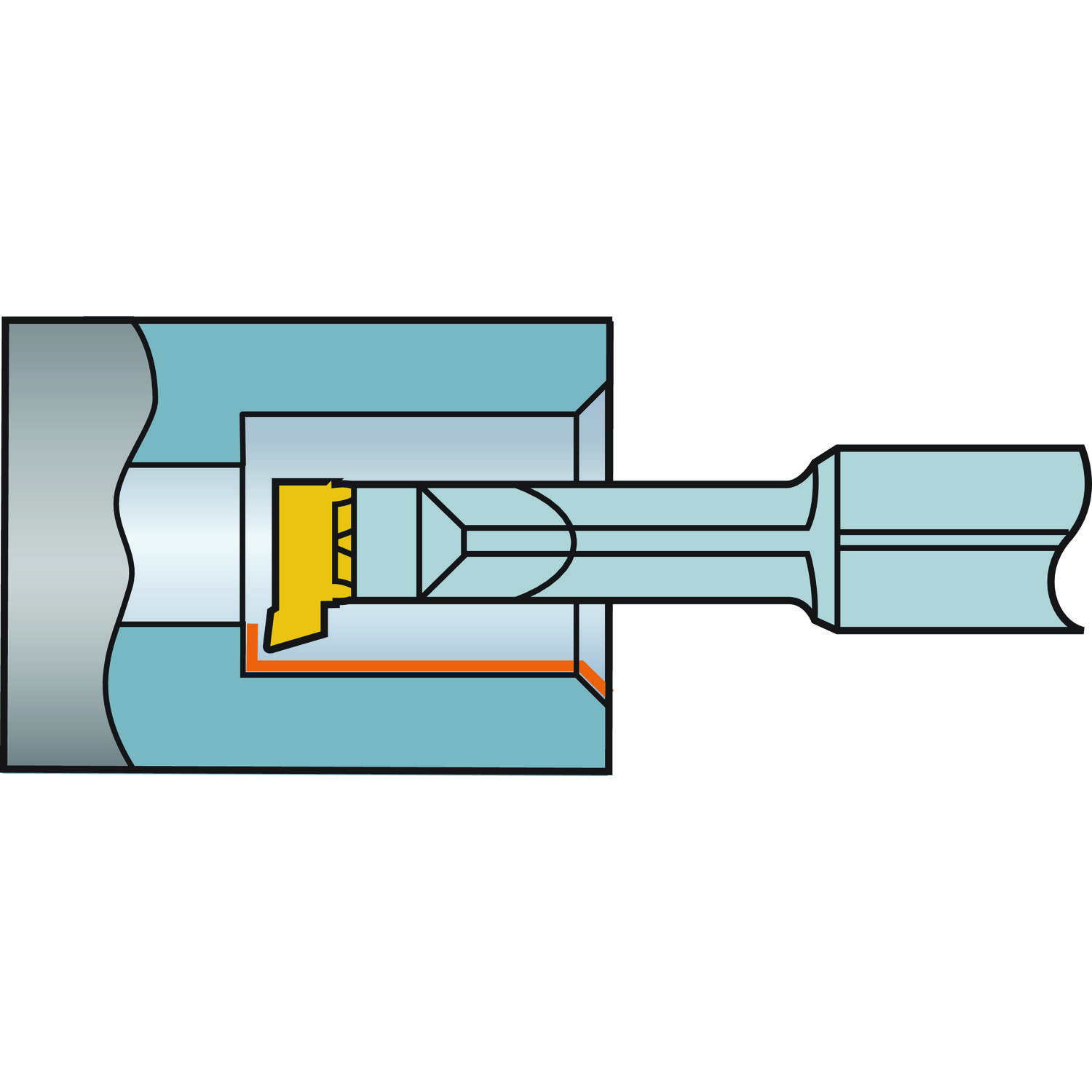

Torneamento geral · Ângulo de posição 93°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	170 (145 – 190)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	150 (125 – 170)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	39 (31 – 45)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	420 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	290 (36 – 360)	0,04 (0,02 – 0,1)	0,04 (0,02 – 0,1)	0,5 (0,05 – 1)	3.600 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

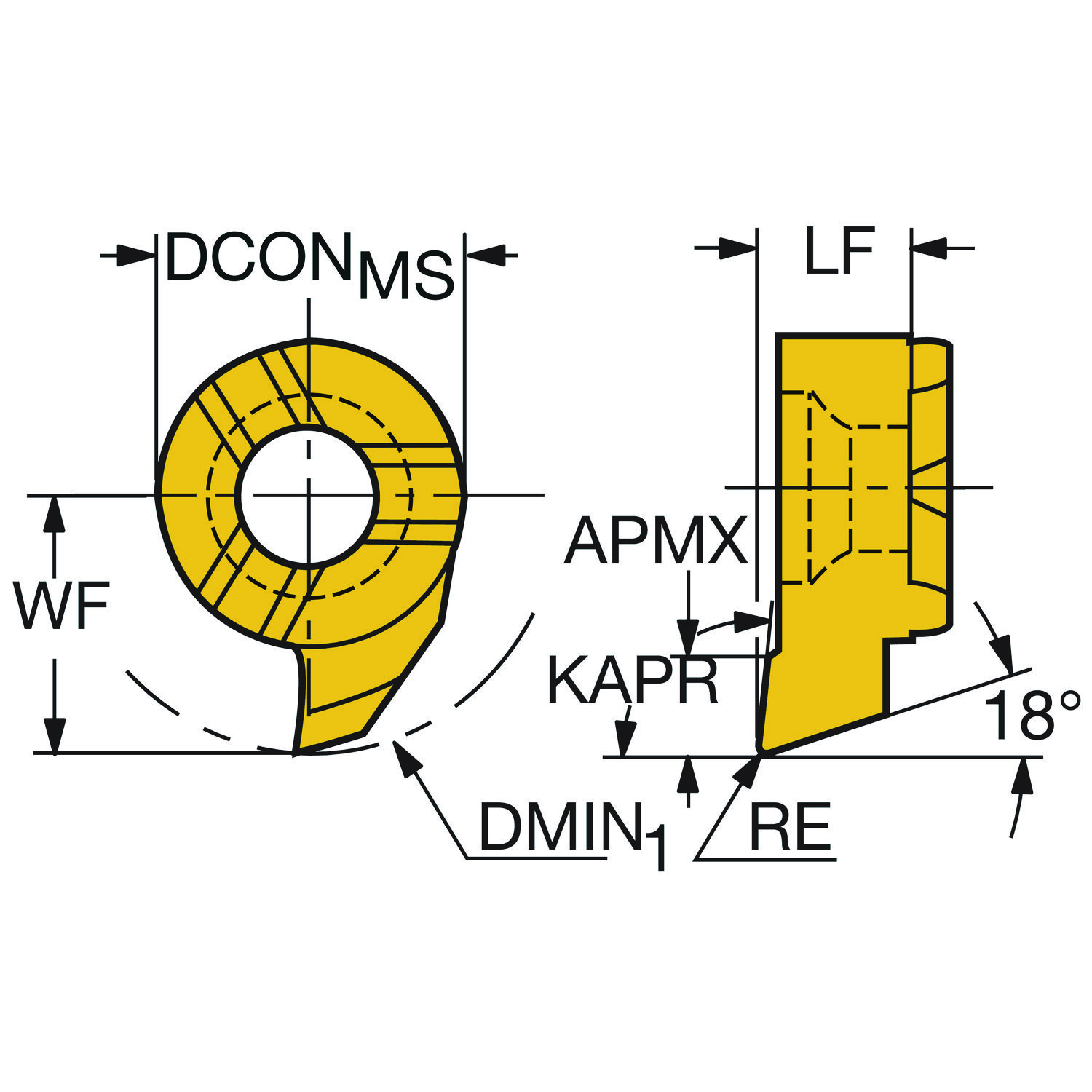

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
ângulo da aresta de corte da ferramenta	KAPR	93
ângulo de ataque da ferramenta	PSIR	-3
ângulo máximo de usinagem em rampa	RMPX	15
Balanço máximo	OHX	3.9 mm
Classe	GRADE	1025
Código de condições da aresta de corte	CECC	sharp
Código do material do corpo	BMC	Carbide
Código para tipo entrada da refrigeração	CNSC	without coolant entry
Comprimento funcional	LF	3.9 mm
Diâmetro da conexão	DCONMS	7 mm
Diâmetro mínimo do furo	DMIN	10 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroCut MB -size 07
ISO Cutting Tool Material	ISOMAT	Coated WC
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNS
Largura funcional	WF	5.6 mm
Profundidade de corte máxima	APMX	1.8 mm
Raio do canto	RE	0.2 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	no coolant exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
