L571.05C-603043-11X — Vista funcional

Vista funcional

Ferramentas · Torneamento — intercambiável

L571.05C-603043-11X

Cabeça CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 30 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para L571.05C-603043-11X.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
L571.05C-603043-11X
Código compactado
L571.05C-603043-11X
Material ID
5734597
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
589,4 g
EAN
10451280
UNSPSC
27112809
eCl@ss 13
21181014
Lançamento
08/11/1993
CoroPak de lançamento
93.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

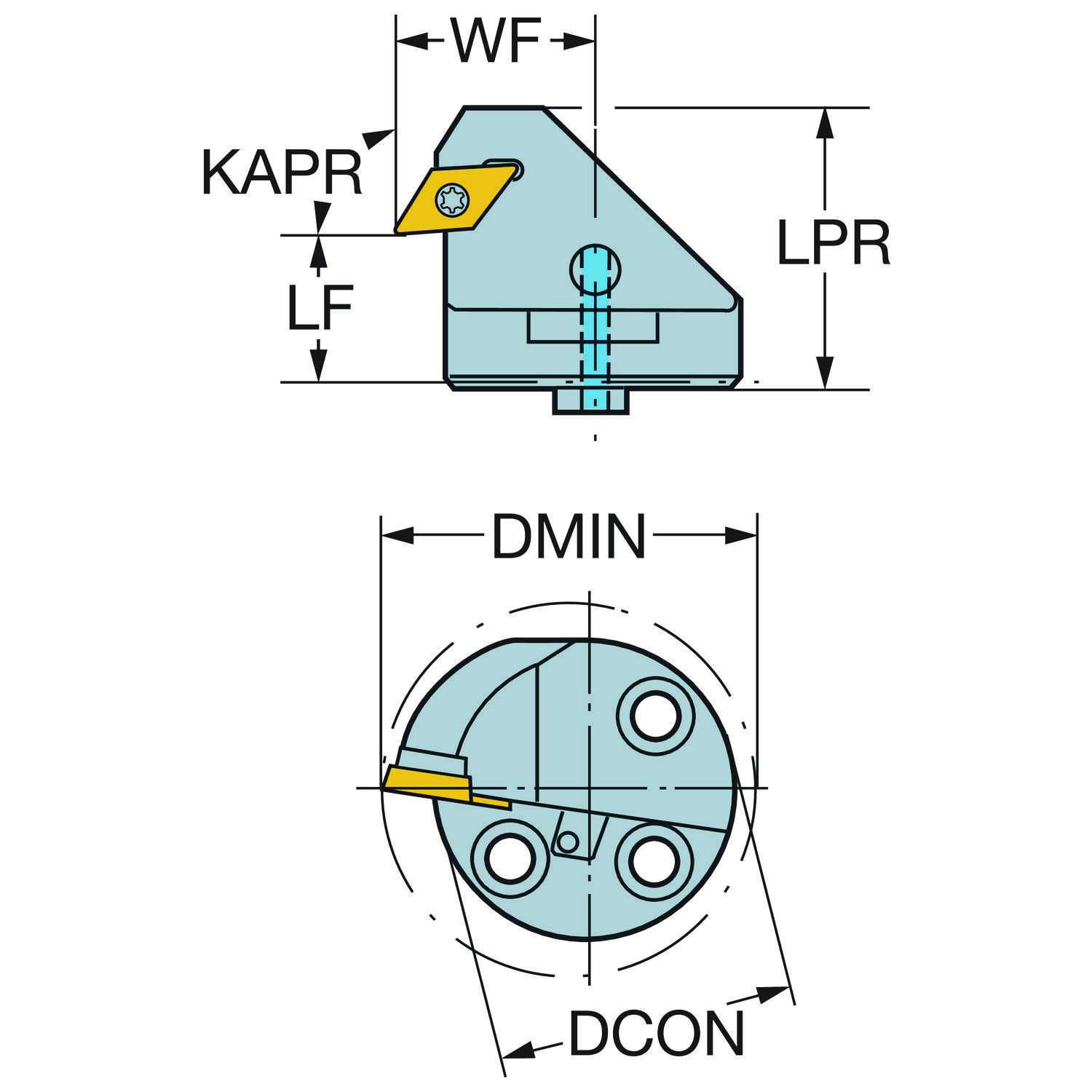

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR -3
Ângulo de inclinação LAMS -6
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

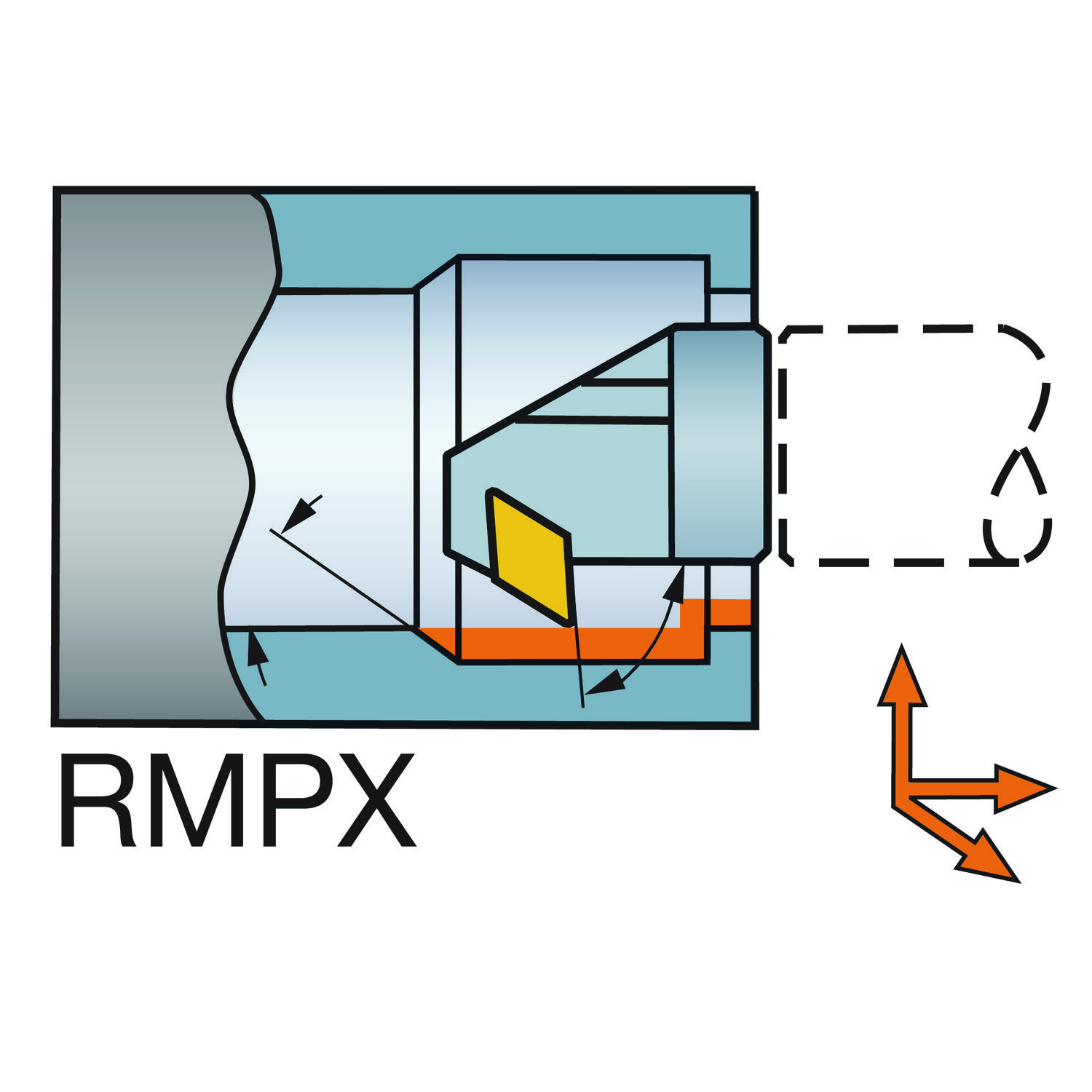

Ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 30 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento da saliência LPR 48 mm
Comprimento funcional LF 30 mm
Comprimento total OAL 55.2 mm
Diâmetro da conexão DCONMS 60 mm
Diâmetro mínimo do furo DMIN_1 80 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 60
Identificação da pastilha padrão MIID DCMT 11 T3 08
Largura funcional WF 43 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 11T308
Peso do item WT 0.5894 kg
Pressão de refrigeração CP 10 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3.9 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
