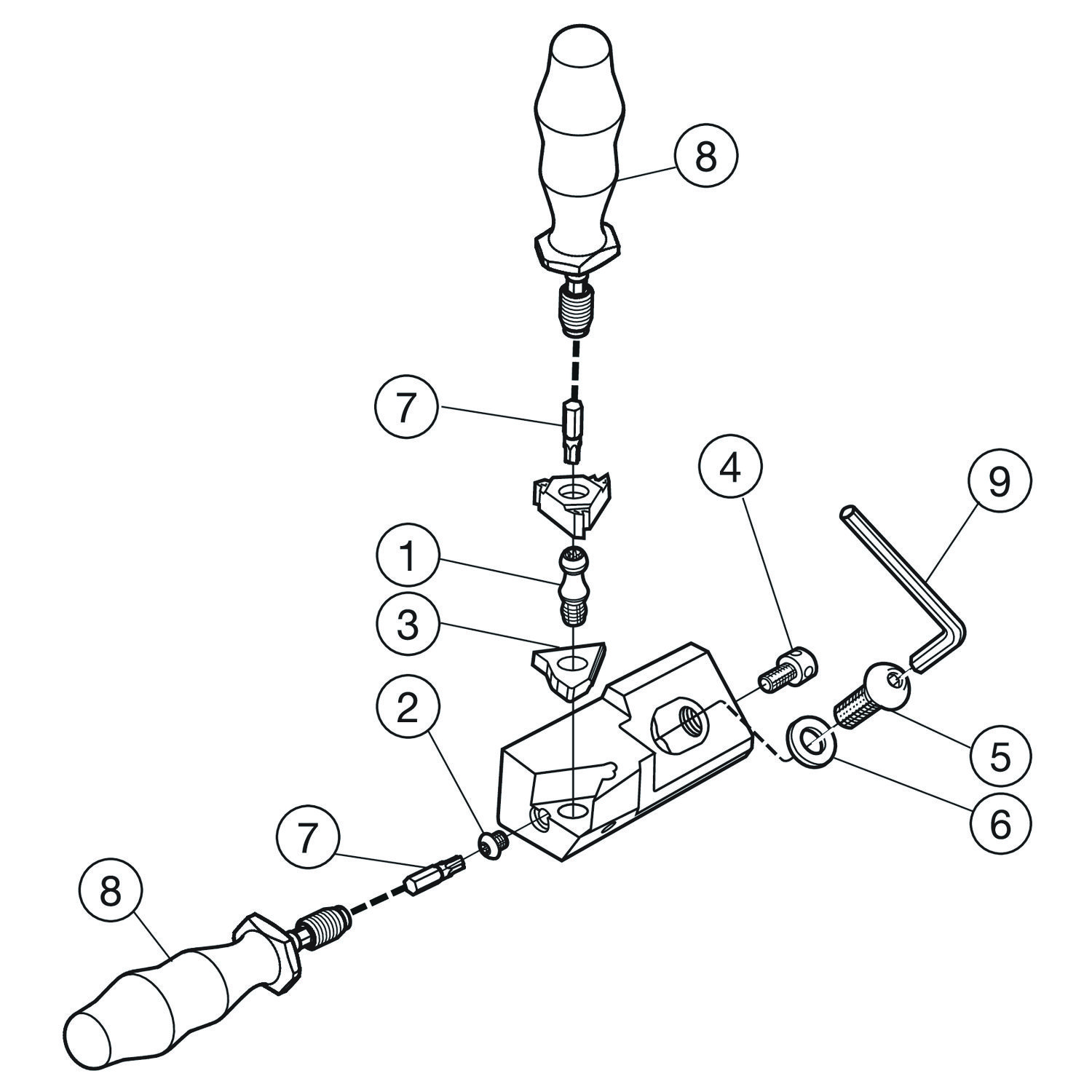

Vista explodida
Ferramentas · Cartucho de torneamento de rosca
L466.4KF-20CA-22
Cápsula T-Max® U para torneamento de roscas
Cápsula · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
266LKF-20CA-22 — Cápsula CoroThread® 266 para torneamento de roscasNão é compatível com pastilhas relacionadas ao produto original.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para L466.4KF-20CA-22.
CoroThread Mill 500 — fresamento de roscasFolder · Sandvik Coromant · PDF
CoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operação
CoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operação
CoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operação
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operação
CoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoVídeos
Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max U · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- L466.4KF-20CA-22
- Código compactado
- L466.4KF-20CA-22
- Material ID
- 5734376
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento de rosca
- Peso unitário
- 0,13 kg
- EAN
- 10895942
- UNSPSC
- 23242106
- eCl@ss 13
- 21181590
- CoroPak de lançamento
- 96.3
Arquivos CAD
- DXF 2D 72869826.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 21 mm |
| Altura funcional | HF | 20 mm |
| Ângulo de correção de hélice da rosca | THCA | 1 |
| Ângulo de folga axial | ALP | -15 |
| Balanço máximo | OHX | 70 mm |
| Código do tamanho do assento da pastilha | SSC_M | 22 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Comprimento funcional | LF | 70 mm |
| Comprimento total | OAL | 70 mm |
| Diâmetro mínimo do furo | DMIN | 60 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à esquerda: 20CA |
| Distância do furo de montagem | MHD | 30 mm |
| Largura da haste | B | 16 mm |
| Largura funcional | WF | 25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | U-Lock — tamanho interno 22 (L166.0L-22/R154.0G-22) |
| Peso do item | WT | 0.13 kg |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 3.9 Nm |
