Ferramentas · Cartucho de torneamento de rosca
266LKF-20CA-22
Cápsula CoroThread® 266 para torneamento de roscas
Ferramenta acoplada · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 266LKF-20CA-22
- Código compactado
- 266LKF-20CA-22
- Material ID
- 5757697
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento de rosca
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 167 g
- EAN
- 12356584
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 24/09/2008
- CoroPak de lançamento
- 08.2
Arquivos CAD

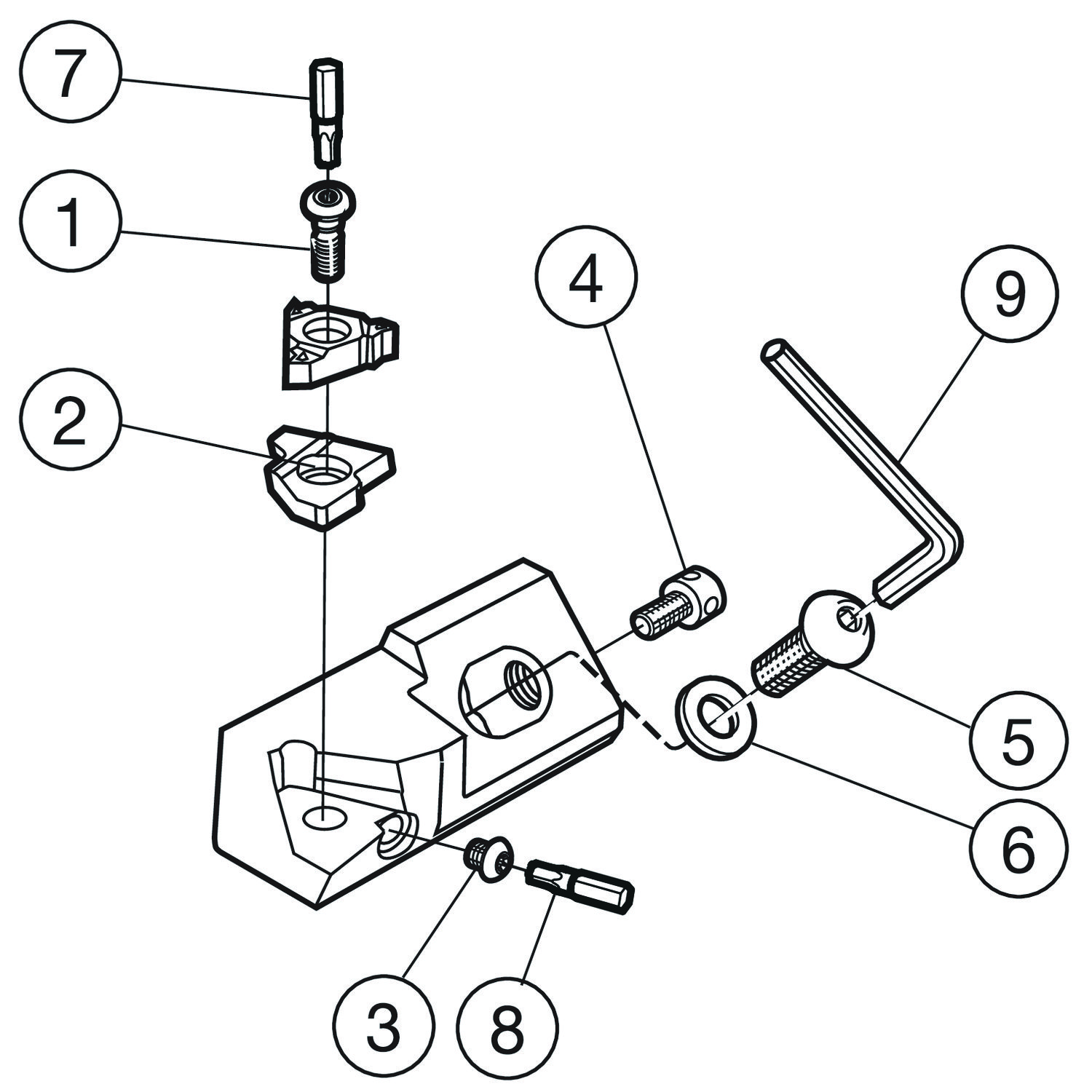

Itens inclusos
- 1 × 5513 020-26 Parafuso da pastilha
- 1 × 5322 379-11 Calço à esquerda
- 1 × 5512 032-04 Parafuso do calço
- 1 × 438.3-839 Parafuso de ajuste axial
- 1 × 434.9-827 Parafuso de montagem
- 1 × 3411 011-084 Arruela
- 1 × 5680 084-22 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

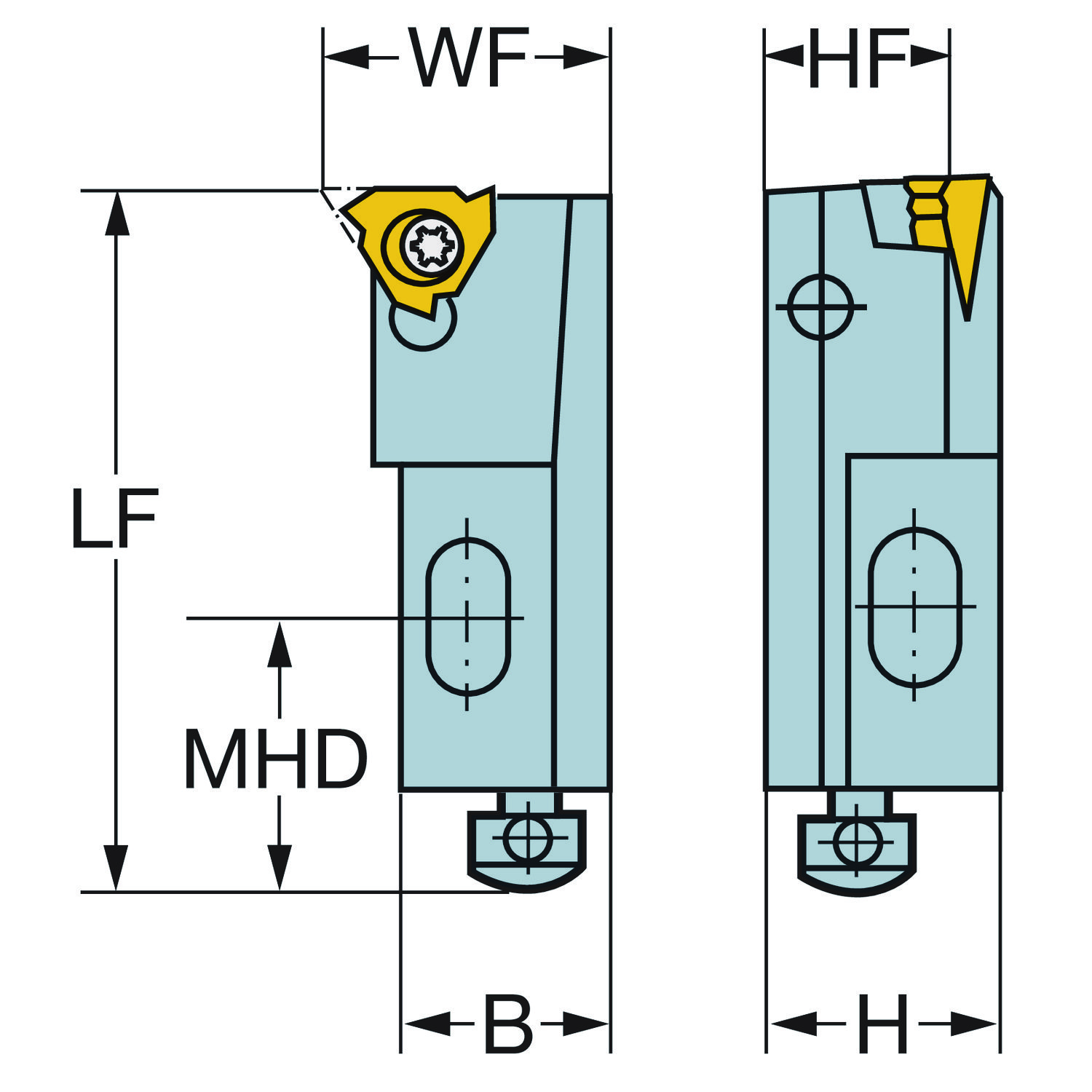

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 21 mm |
| Altura funcional | HF | 20 mm |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Balanço máximo | OHX | 70 mm |
| Código do tamanho do assento da pastilha | SSC_M | 22 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Comprimento funcional | LF | 70 mm |

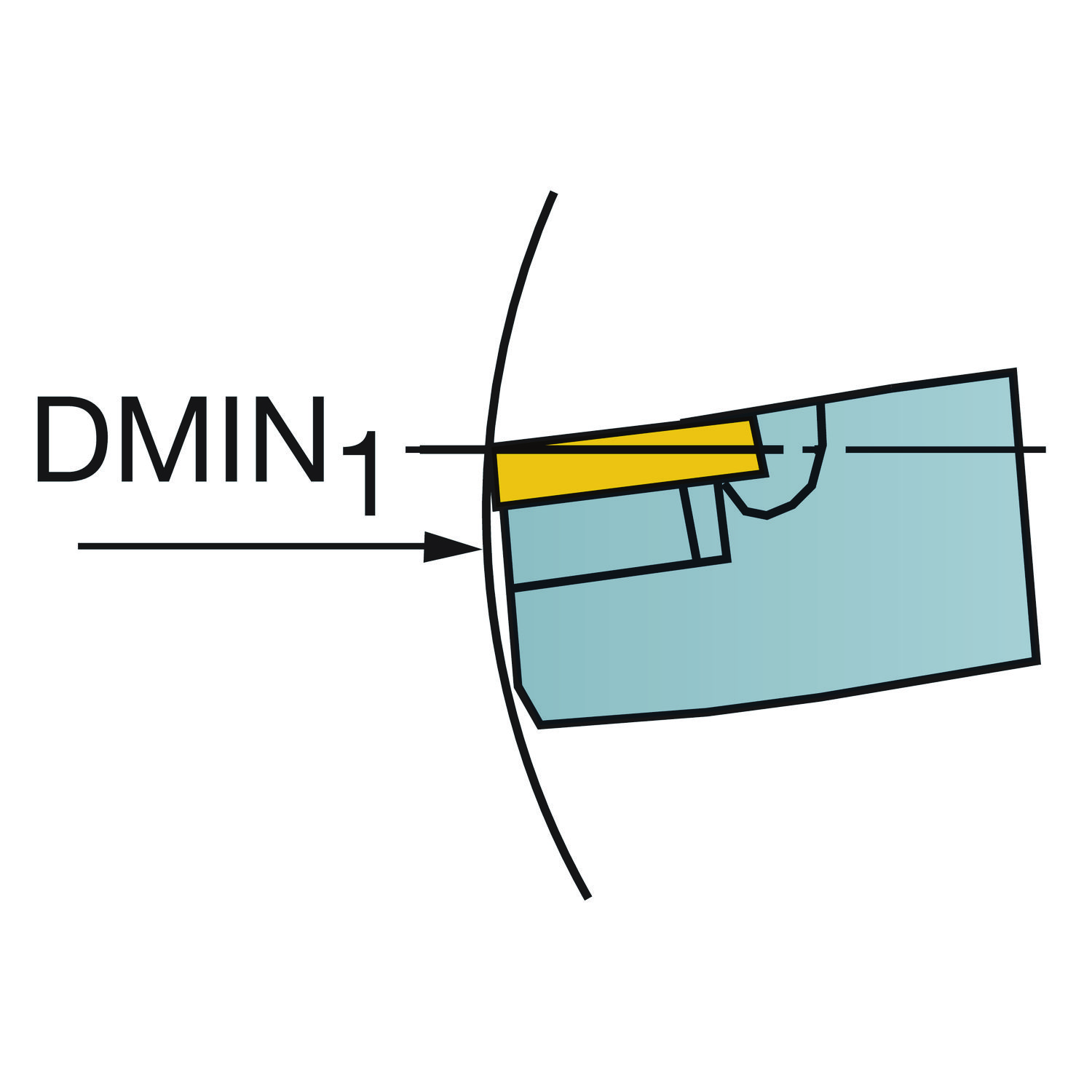

| Diâmetro mínimo do furo | DMIN | 60 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à esquerda: 20CA |
| Largura da haste | B | 16 mm |
| Largura funcional | WF | 25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroThread — tamanho interno 22 (266.LL-22) |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 5 mm |
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
