Pastilhas · Turning insert - general
KNUX 16 04 05R11 4425
Pastilha T-Max® para torneamento

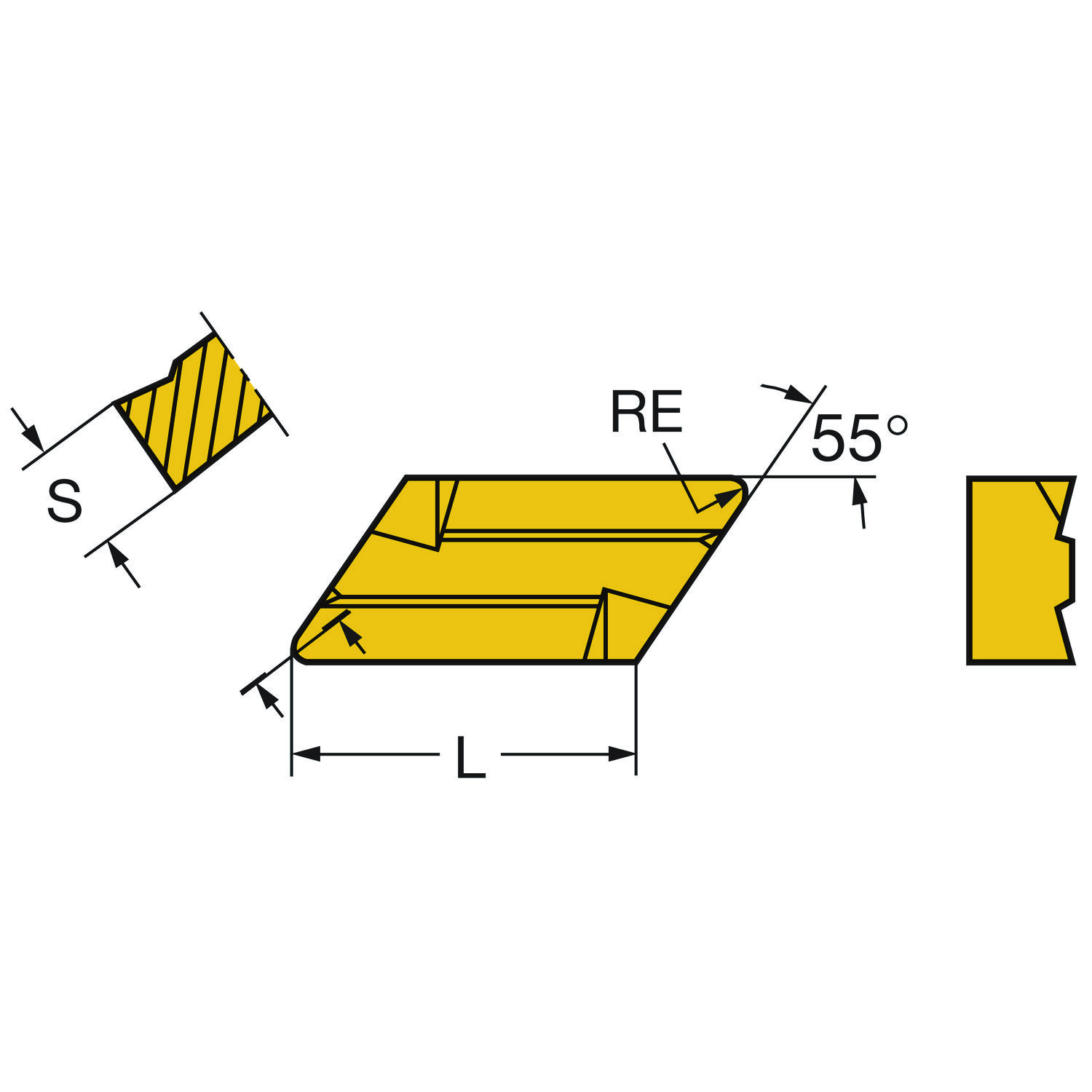

Pastilha para torneamento para aço (ISO P) · classe 4425 com cobertura CVD · raio de ponta 0,5 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe 4425 Preço na loja
Entrega imediata
R$155,45 a unidade · pacote com 10. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- KNUX 16 04 05R11 4425
- Código compactado
- KNUX160405R114425
- Material ID
- 8019537
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 4425
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 10.21 Gram
- EAN
- 7323225784269
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182005
- Origem
- IN
- Lançamento
- 24/09/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 335 m/min
- Avanço por rotação
- 0,3 mm/r
- Profundidade de corte
- 3 mm
- Espessura máxima do cavaco
- 0,3 mm/r
- Vida da ferramenta
- 1.200 s
Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

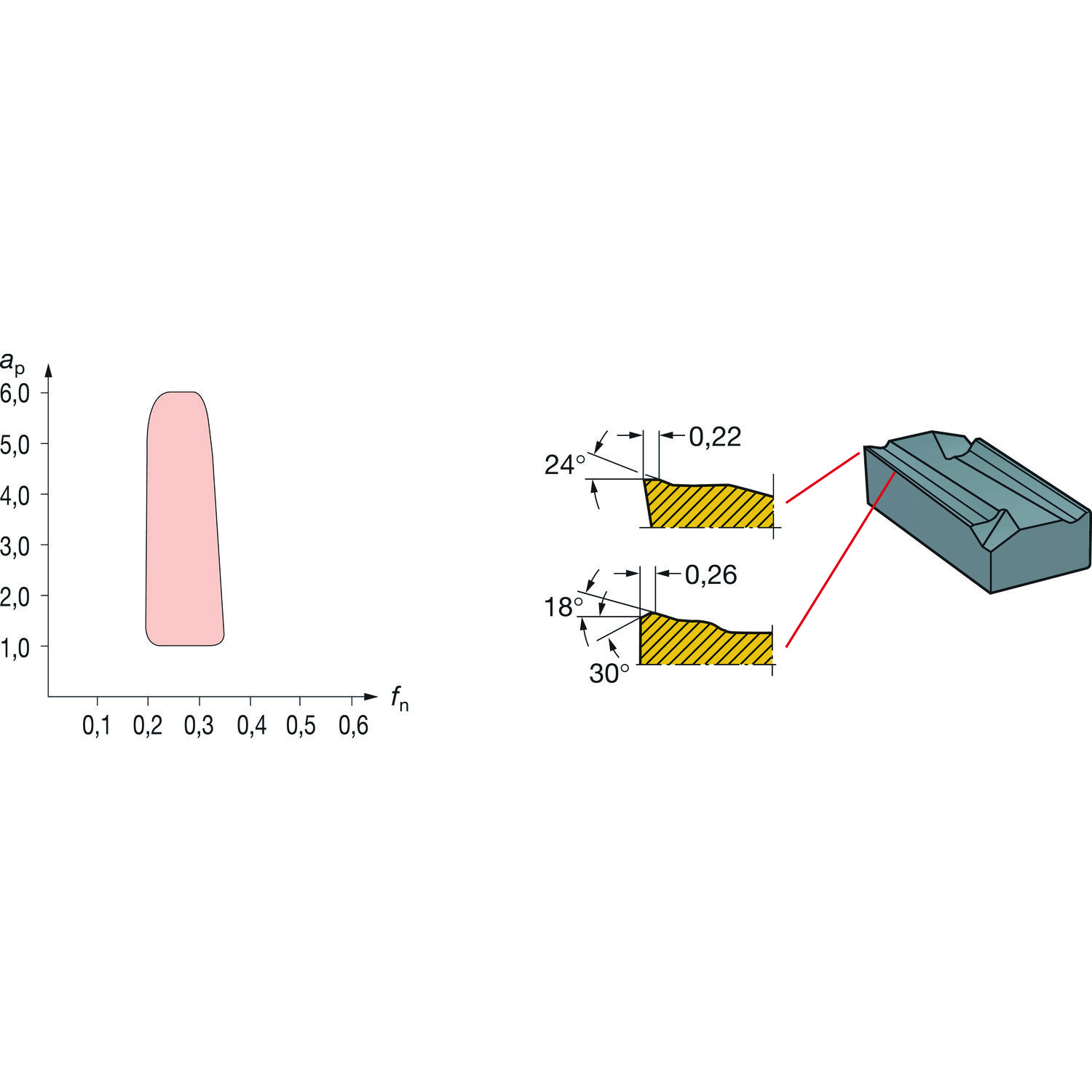

Torneamento geral · Ângulo de posição 93°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 335 (315 – 375) | 0,3 (0,2 – 0,35) | 0,3 (0,2 – 0,35) | 3 (1 – 6) | 1.200 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 185 (170 – 220) | 0,3 (0,2 – 0,35) | 0,3 (0,2 – 0,35) | 3 (1 – 6) | 600 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 0 |
| Classe | GRADE | 4425 |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | KNUX 55 |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 16 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | 11 |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | KN1604R |
| Insert included angle | EPSR | 55 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | K |
| ISO nível de classificação de material Todos | TMC1 | PK |
| Largura da pastilha | W1 | 9.53 mm |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.5 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | Acabamento |
