HT06-CP75AL00130-11C — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

HT06-CP75AL00130-11C

Unidade de corte CoroTurn® Prime para torneamento

Ferramenta para torneamento · comprimento funcional 130 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para HT06-CP75AL00130-11C.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn Prime · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
HT06-CP75AL00130-11C
Código compactado
HT06-CP75AL00130-11C
Material ID
8247097
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,8 kg
EAN
7323226747317
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
SE
Lançamento
23/09/2022
CoroPak de lançamento
22.2

Arquivos CAD

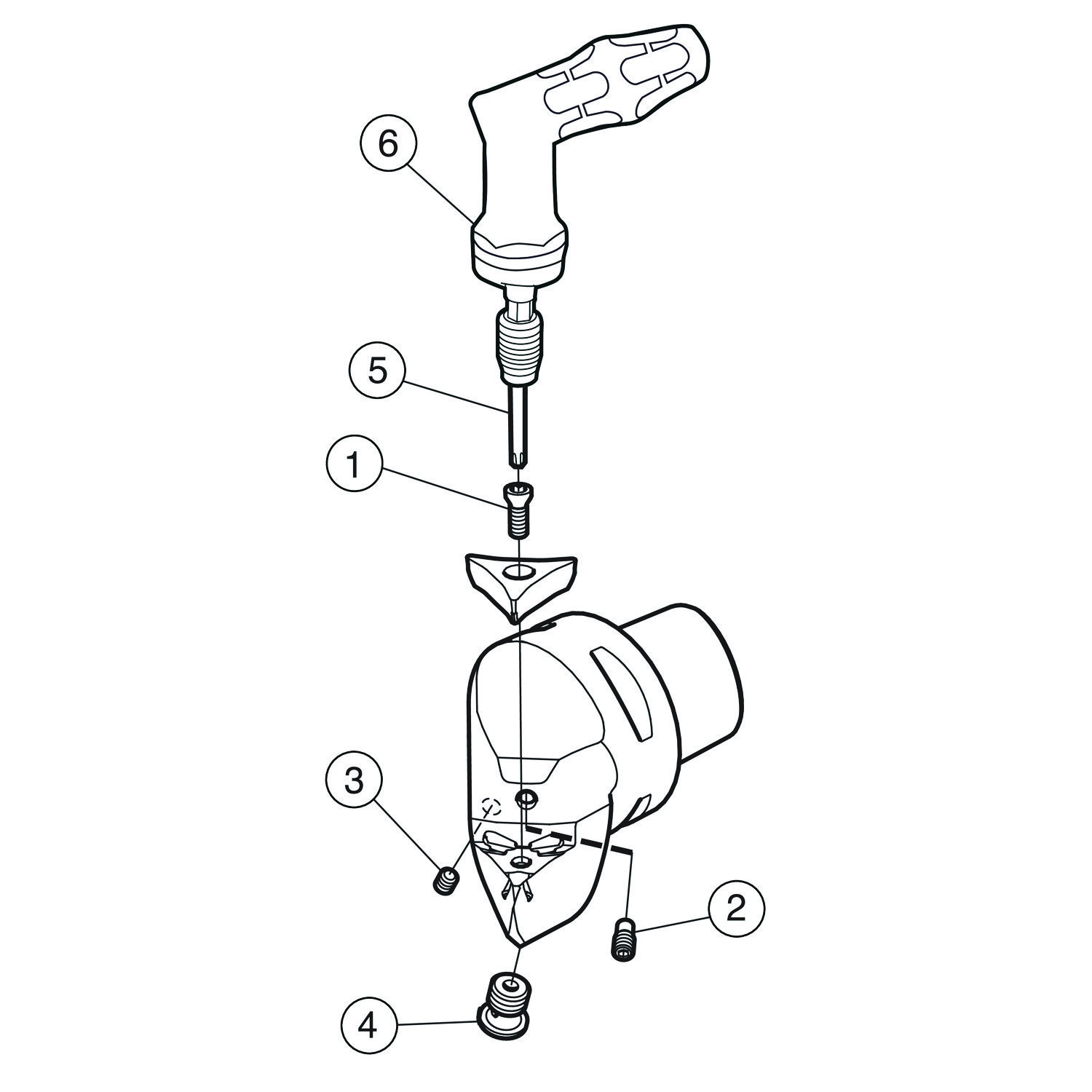

Itens inclusos

  • 1 × 5513 020-01 Parafuso da pastilha
  • 1 × 5691 026-03 Bico
  • 1 × 3213 010-256 Parafuso de refrigeração
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

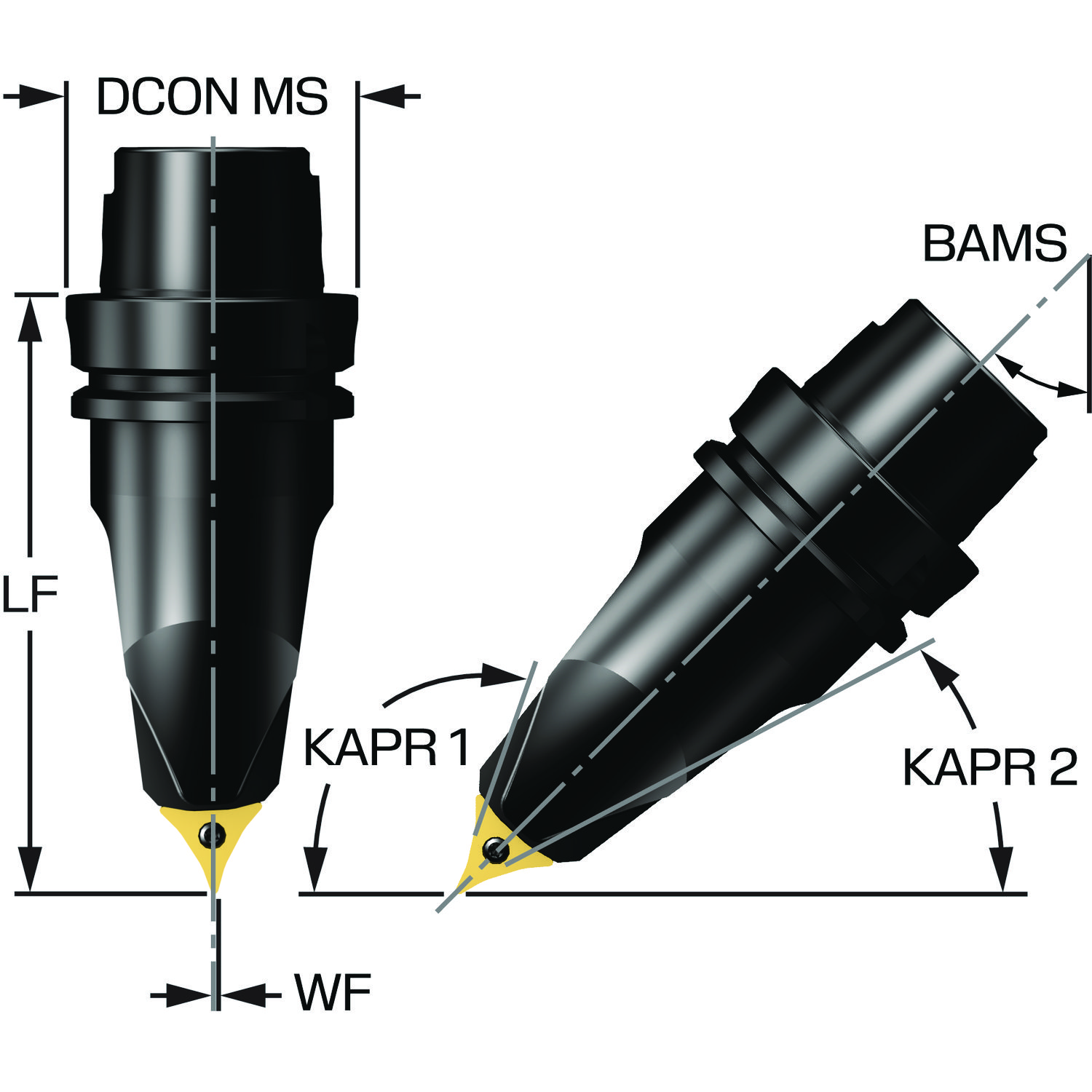

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 115
Ângulo da aresta de corte da ferramenta KAPR_2 30
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -25
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 45

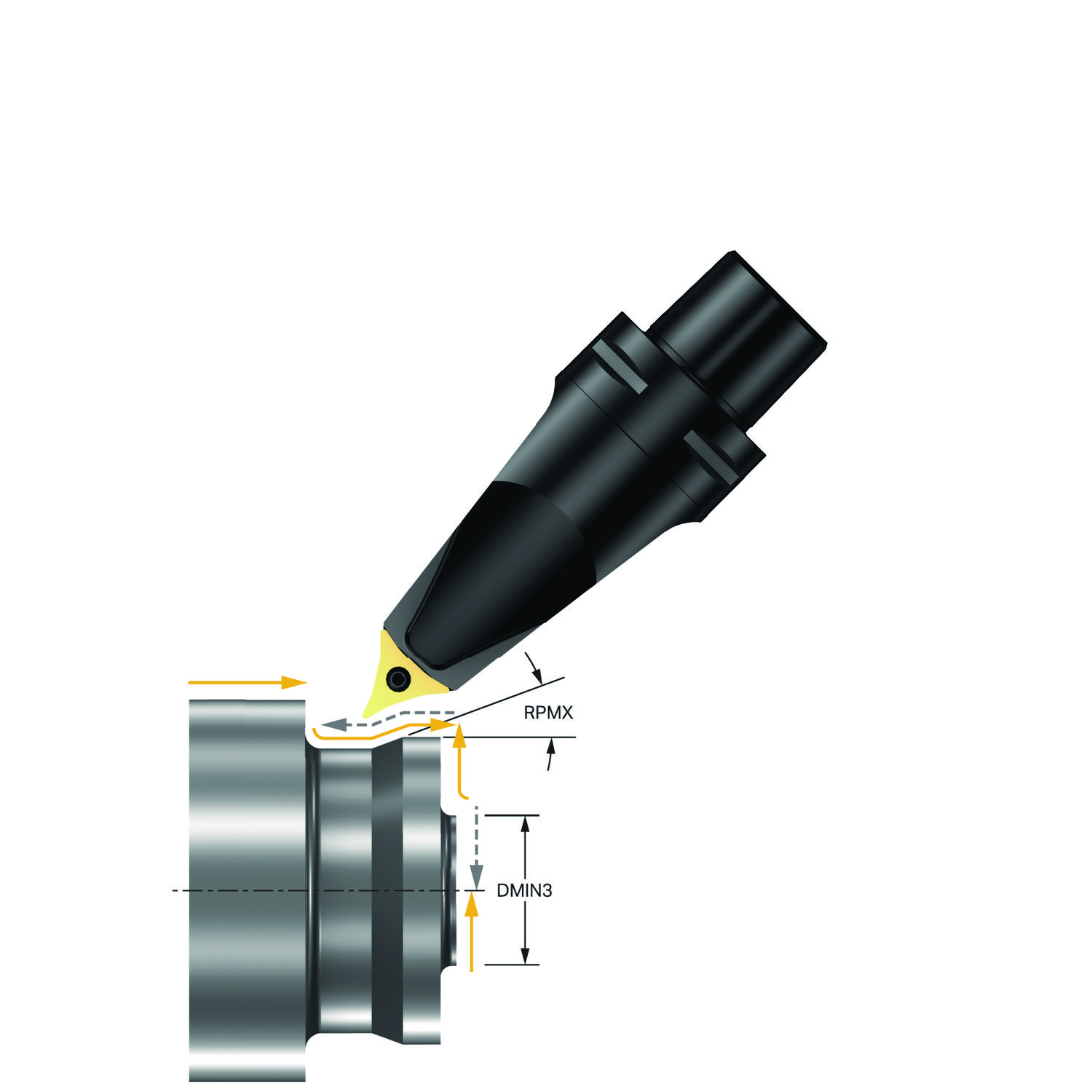

Ângulo máximo de usinagem em rampa RMPX 15
Balanço máximo OHX 130 mm
Balanço mínimo OHN 130 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M CP-A11
Código do tamanho do assento da pastilha SSC_N CP-A11
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 130 mm
Comprimento total OAL 162 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS HSK -T — tamanho 63
Identificação da pastilha padrão MIID CP-A1108
Largura funcional WF 0 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn PRIME CP-A (CP-A1108)
Peso do item WT 1.8 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante CXST Acima e abaixo da aresta de corte
Torque TQ 4 Nm
Torque TQ 4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
