F12Q-SDUPL 07-ER

Barra de mandrilar de metal duro antivibratória CoroTurn® 111 para torneamento

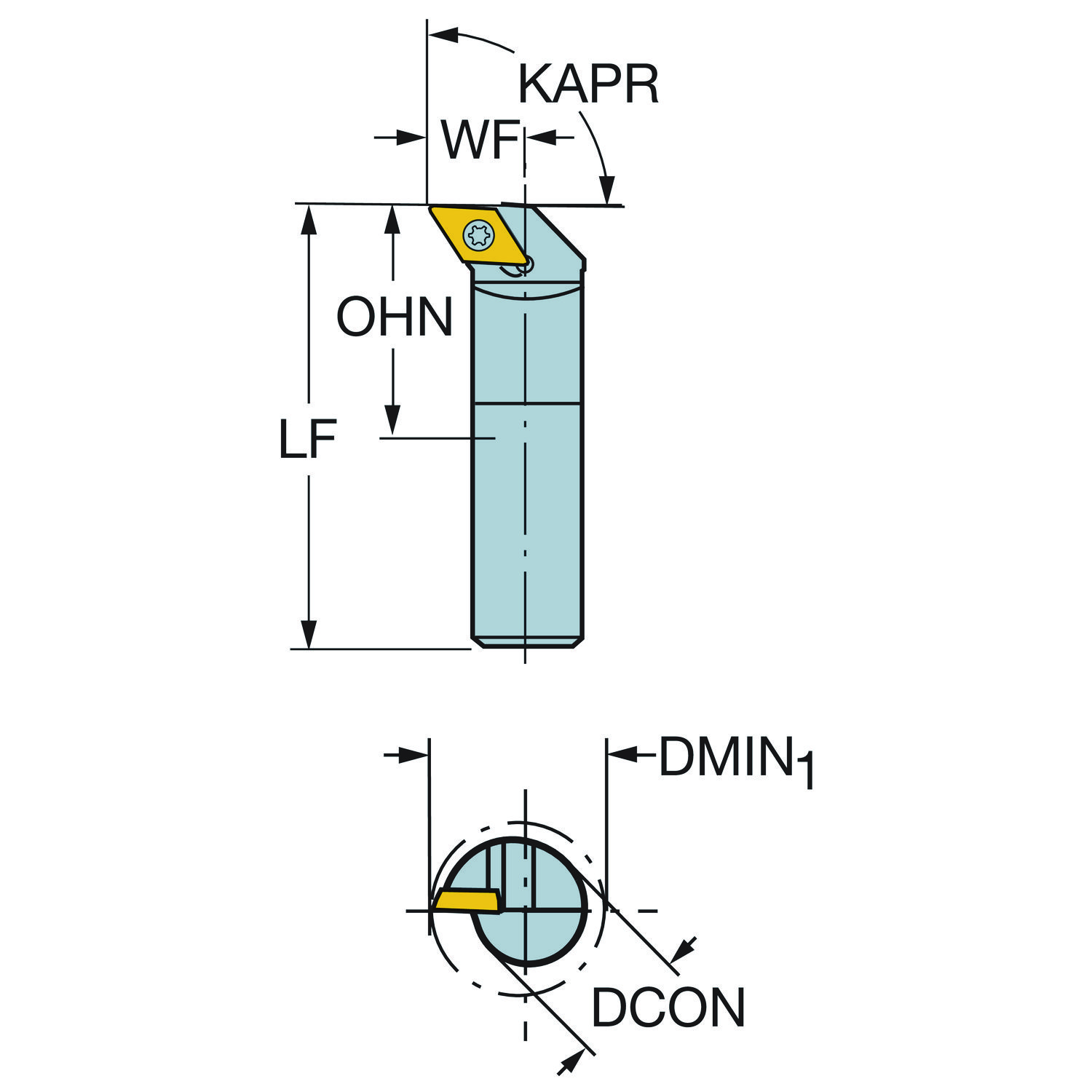

Ferramenta para torneamento · comprimento funcional 180 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
F12Q-SDUPL 07-ER
Código compactado
F12Q-SDUPL07-ER
Material ID
5734192
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
300 g
EAN
11240795
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
NO
Lançamento
09/10/2000
CoroPak de lançamento
00.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 084-04 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 93
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 11
Ângulo de inclinação LAMS -1
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 120 mm
Balanço mínimo OHN 72 mm
Código do material do corpo BMC Metal duro
Código do tamanho do assento da pastilha SSC_M 7
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 108 mm
Comprimento funcional LF 180 mm
Comprimento total OAL 180 mm
Diâmetro da conexão DCONMS 12 mm
Diâmetro do corpo BD 12 mm
Diâmetro mínimo do furo DMIN_1 18 mm
Diâmetro mínimo do furo DMIN 18 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 12.00
Identificação da pastilha padrão MIID DPMT 2(1.5)1
Largura funcional WF 11 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DPMT 070204
Propriedade antivibração DPC Sim
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
