F10M-STFCL 09-R

Ferramentas · Turning Indexable

F10M-STFCL 09-R

Barra de mandrilar de metal duro antivibratória CoroTurn® 107 para torneamento

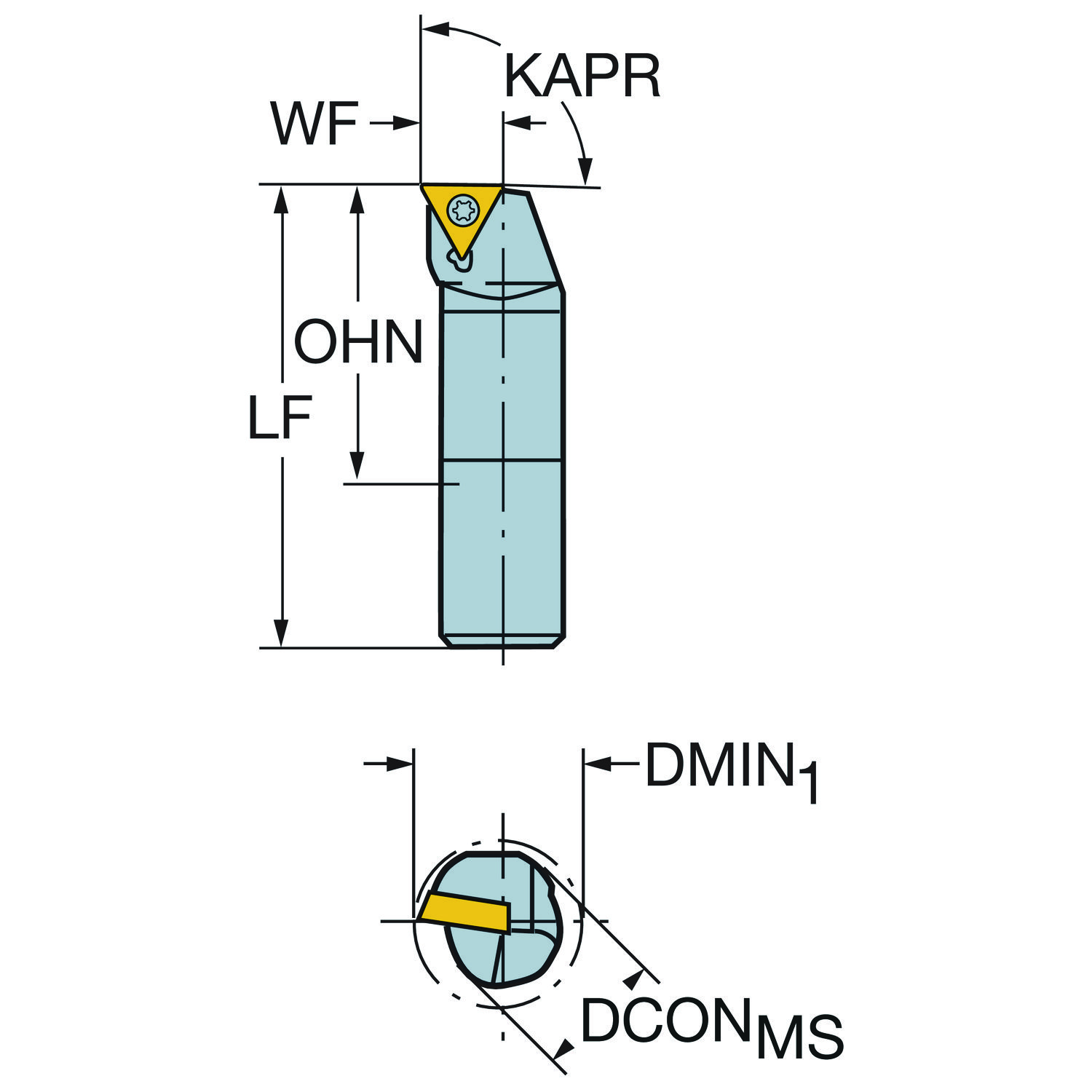

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
F10M-STFCL 09-R
Código compactado
F10M-STFCL09-R
Material ID
5733351
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
160.3 Gram
EAN
10905856
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
NO
Lançamento
04/12/1995
CoroPak de lançamento
96.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 91
ângulo de ataque da ferramenta PSIR -1
ângulo de folga principal AN 7
ângulo de inclinação LAMS -8
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 100 mm
Balanço mínimo OHN 60 mm
Código do material do corpo BMC Carbide
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento de fixação LSCMS 90 mm
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Diâmetro da conexão DCONMS 10 mm
Diâmetro do corpo BD 10 mm
Diâmetro mínimo do furo DMIN_1 13 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 10.00
Identificação da pastilha padrão MIID TCMT 1.8(1.5)1
Insert included angle EPSR 60
Largura funcional WF 7 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204
Propriedade antivibração DPC Sim
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
