Ferramentas · Macho de corte para roscas cilíndricas com canais de cavaco
EX09PM24
CoroTap® 300, macho de corte com canais espirais

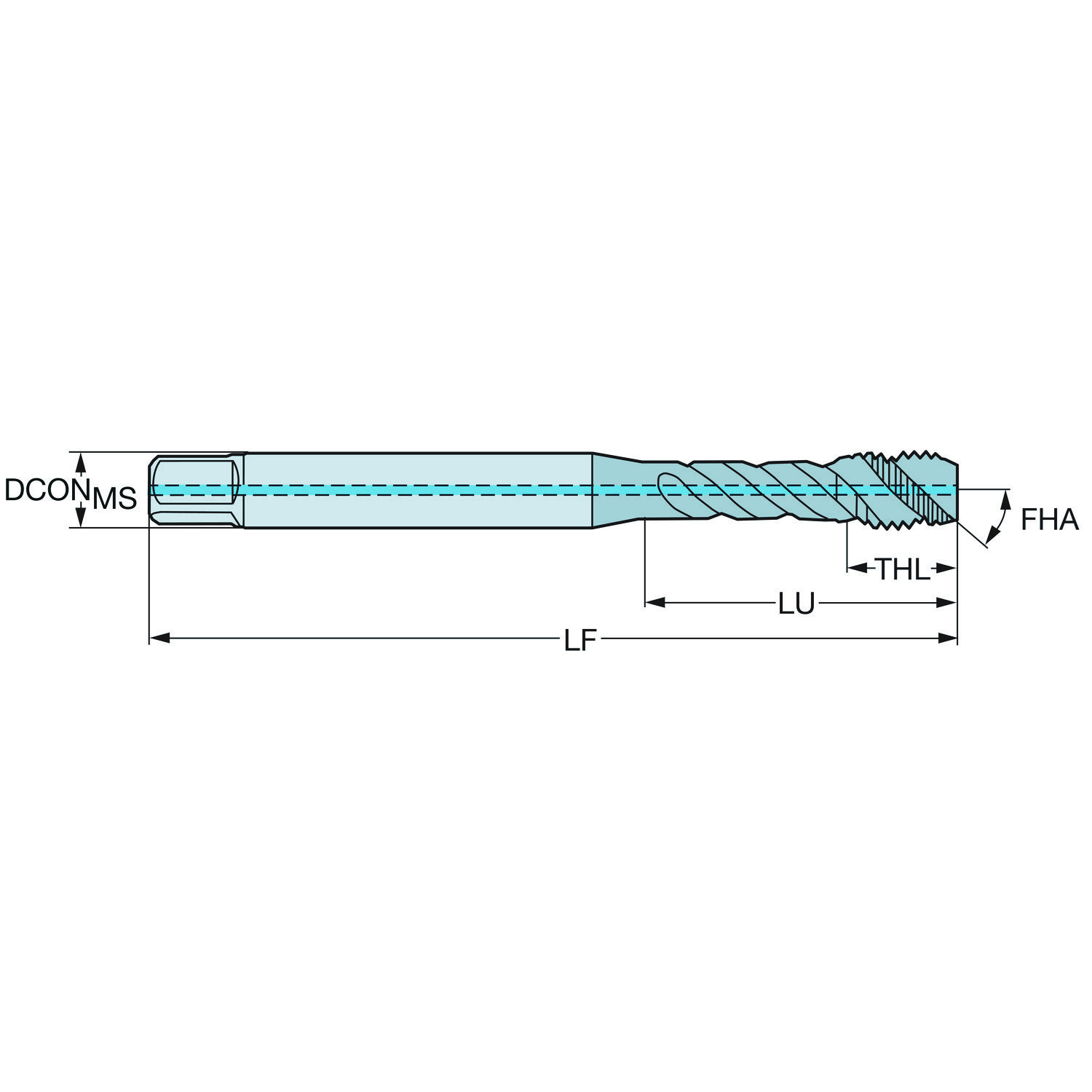

Macho · classe T4I1 com cobertura PVD · comprimento funcional 160 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe T4I1 Sem reposição — só estoque
Indicada em 1º lugar para: P (aço)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
T300-PM105DA-M24 P1PM — Macho de corte CoroTap™ 300 com canais helicoidaisGeometria e classe diferentes x as originais – Verifique o avanço.
Dados principais
- Código ISO
- EX09PM24
- Código compactado
- EX09PM24
- Material ID
- 6162407
- Família
- Ferramentas
- Tipo
- Macho de corte para roscas cilíndricas com canais de cavaco
- Classe
- T4I1
- Cobertura
- TiAlN
- Processo de cobertura
- PVD
- Substrato
- HSS-E-PM
- Peso unitário
- 273 g
- EAN
- 26162407
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 48 |
| Ângulo de saída radial | GAMF | 13 |
| Classe | GRADE | T4I1 |
| Classe de tolerância da rosca | TCTR | 6HX |
| Cobertura | COATING | PVD TiAlN |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da rosca | THL | 30 mm |
| Comprimento de fixação | LSCMS | 47 mm |
| Comprimento do chanfro do macho | TCL | 5.887850016617981 mm |
| Comprimento funcional | LF | 160 mm |
| Comprimento total | OAL | 160 mm |
| Comprimento util | LU | 113 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PM |
| Diâmetro da conexão | DCONMS | 18 mm |
| Diâmetro da rosca | TD | 24 mm |
| Diâmetro da rosca | TDZ | M 24 |
| Diâmetro do furo pré-usinado | PHD | 21 mm |
| Diâmetro do pescoço | DN | 17.65 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste de macho DIN — métrica: 18.00 x 14.50 |
| Grupo básico standard | BSG | DIN 376 |
| Passo da rosca | TP | 3 mm |
| Peso do item | WT | 0.273 kg |
| Pressão de refrigeração | CP | 10 bar |
| Propriedade de conicidade da rosca | THBTP | Sim |
| Quantidade de canais | NOF | 4 |
| Reafiações máximas | NORGMX | 0 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Substrato | SUBSTRATE | HSS-E-PM |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
| Tipo de formato de rosca | THFT | M (métrica 60°) |
| Tipo de furo | HTY | Furo cego |
| Tipo de furo pré-usinado | PHT | Furo cego |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
