Ferramentas · Macho de corte para roscas cilíndricas com canais de cavaco
ES03KM8
Macho de corte CoroTap™ 100 com canais retos

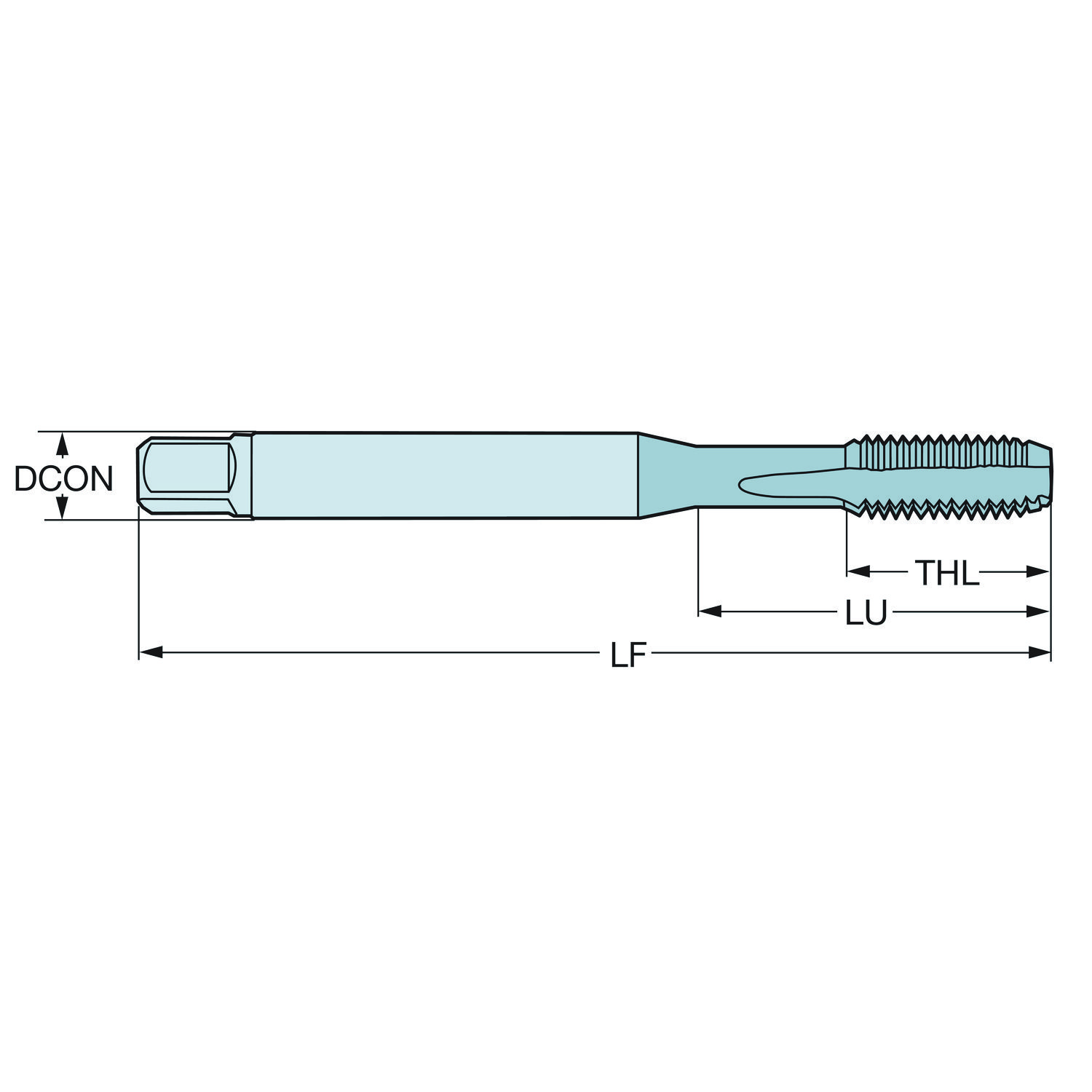

Macho e matriz · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: K (ferro fundido)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
T100-KM102DA-M8 D210 — Macho de corte CoroTap™ 100 com canais retosDados principais
- Código ISO
- ES03KM8
- Código compactado
- ES03KM8
- Material ID
- 6253352
- Família
- Ferramentas
- Tipo
- Macho de corte para roscas cilíndricas com canais de cavaco
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- HSS-E-PM
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 33,4 g
- EAN
- 26253352
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Origem
- IN
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 0 |
| Ângulo de saída radial | GAMF | 5 |
| Classe de tolerância da rosca | TCTR | 6HX |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da rosca | THL | 18.1 mm |
| Comprimento de fixação | LSCMS | 24 mm |
| Comprimento funcional | LF | 90 mm |
| Comprimento util | LU | 35 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KM |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro da rosca | TD | 8 mm |
| Diâmetro da rosca | TDZ | M 8 |
| Diâmetro do furo pré-usinado | PHD | 6.8 mm |
| Diâmetro do pescoço | DN | 6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste de macho DIN — métrica: 8.00 x 6.20 |
| Grupo básico standard | BSG | DIN 371 |
| ISO Cutting Tool Material | ISOMAT | HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V) |
| Passo da rosca | TP | 1.25 mm |
| Quantidade de canais | NOF | 4 |
| Reafiações máximas | NORGMX | 0 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal neutro (reto) |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Tipo de chanfro de rosqueamento | THCHT | E = 1.5-2xTP |
| Tipo de furo pré-usinado | PHT | Furo cego |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
