Ferramentas · Macho de corte para roscas cilíndricas com canais de cavaco
E4161/8
Macho de corte CoroTap™ 100 com canais retos

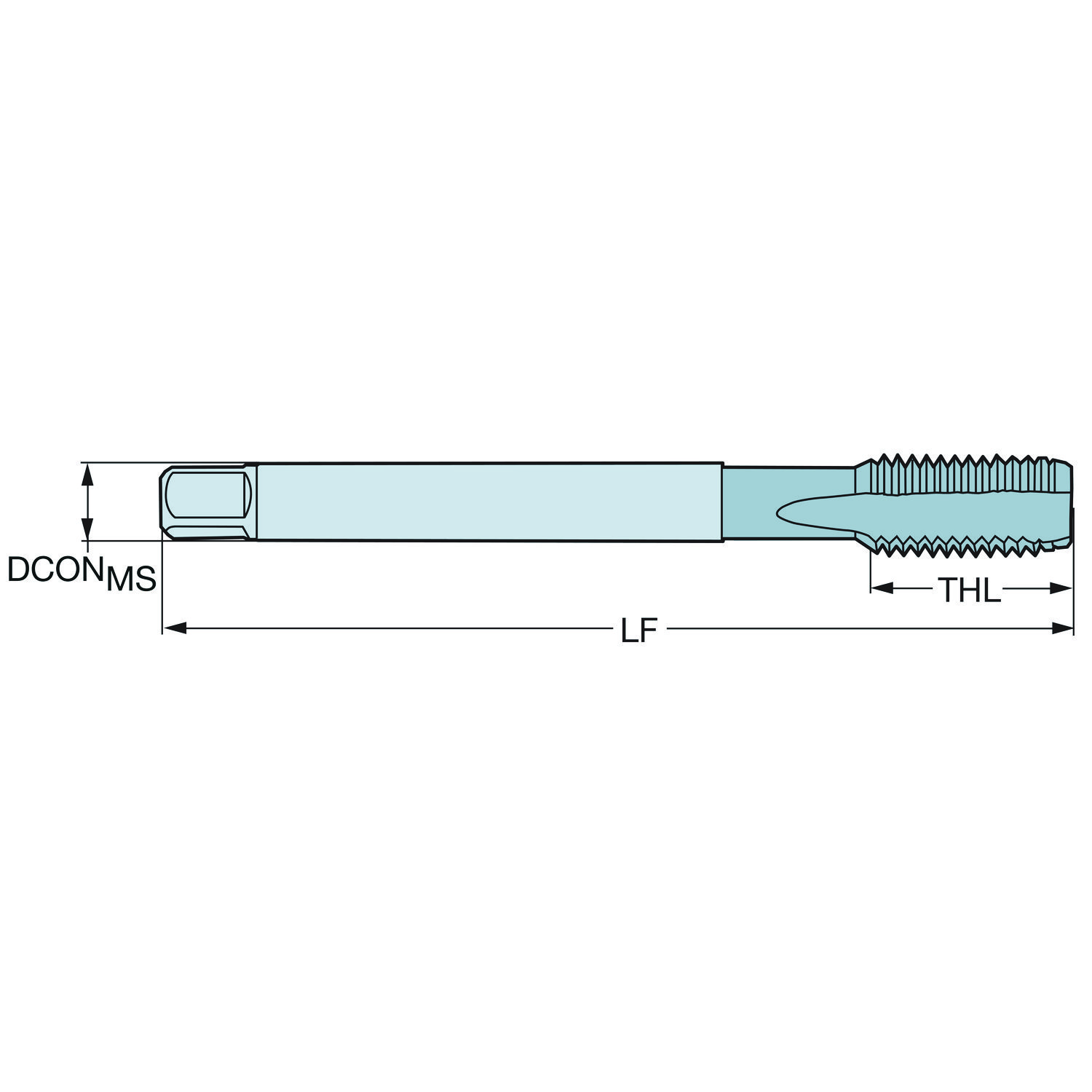

Macho e matriz · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Indicada em 1º lugar para: K (ferro fundido)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- E4161/8
- Código compactado
- E4161/8
- Material ID
- 6183056
- Família
- Ferramentas
- Tipo
- Macho de corte para roscas cilíndricas com canais de cavaco
- Cobertura
- FEN
- Substrato
- HSS-E
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 32 g
- EAN
- 26183056
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Origem
- DE
- Lançamento
- 12/12/2011
- CoroPak de lançamento
- 11.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 0 |
| Ângulo de saída radial | GAMF | 4 |
| Classe de tolerância da rosca | TCTR | Normal |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da rosca | THL | 20 mm |
| Comprimento de fixação | LSCMS | 23 mm |
| Comprimento funcional | LF | 90 mm |
| Comprimento util | LU | 67 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KM |
| Diâmetro da conexão | DCONMS | 7 mm |
| Diâmetro da rosca | TD | 9.73 mm |
| Diâmetro da rosca | TDZ | G 1/8-28 |
| Diâmetro do furo pré-usinado | PHD | 8.8 mm |
| Diâmetro do pescoço | DN | 7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste de macho DIN — métrica: 7.00 x 5.50 |
| Grupo básico standard | BSG | DIN 5156 |
| ISO Cutting Tool Material | ISOMAT | HSS ≥ 4,5% Co or ≥ 2,6% V |
| Quantidade de canais | NOF | 4 |
| Reafiações máximas | NORGMX | 0 |
| Roscas por polegadas | TPI | 28 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal neutro (reto) |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
| Tipo de furo pré-usinado | PHT | Furo cego |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 2 no catálogo
