Ferramentas · Torneamento — inteiriça
CXS-04T098A08-4230R 1025
Porta Ferramenta CoroTurn® XS inteiriça de metal duro para torneamento

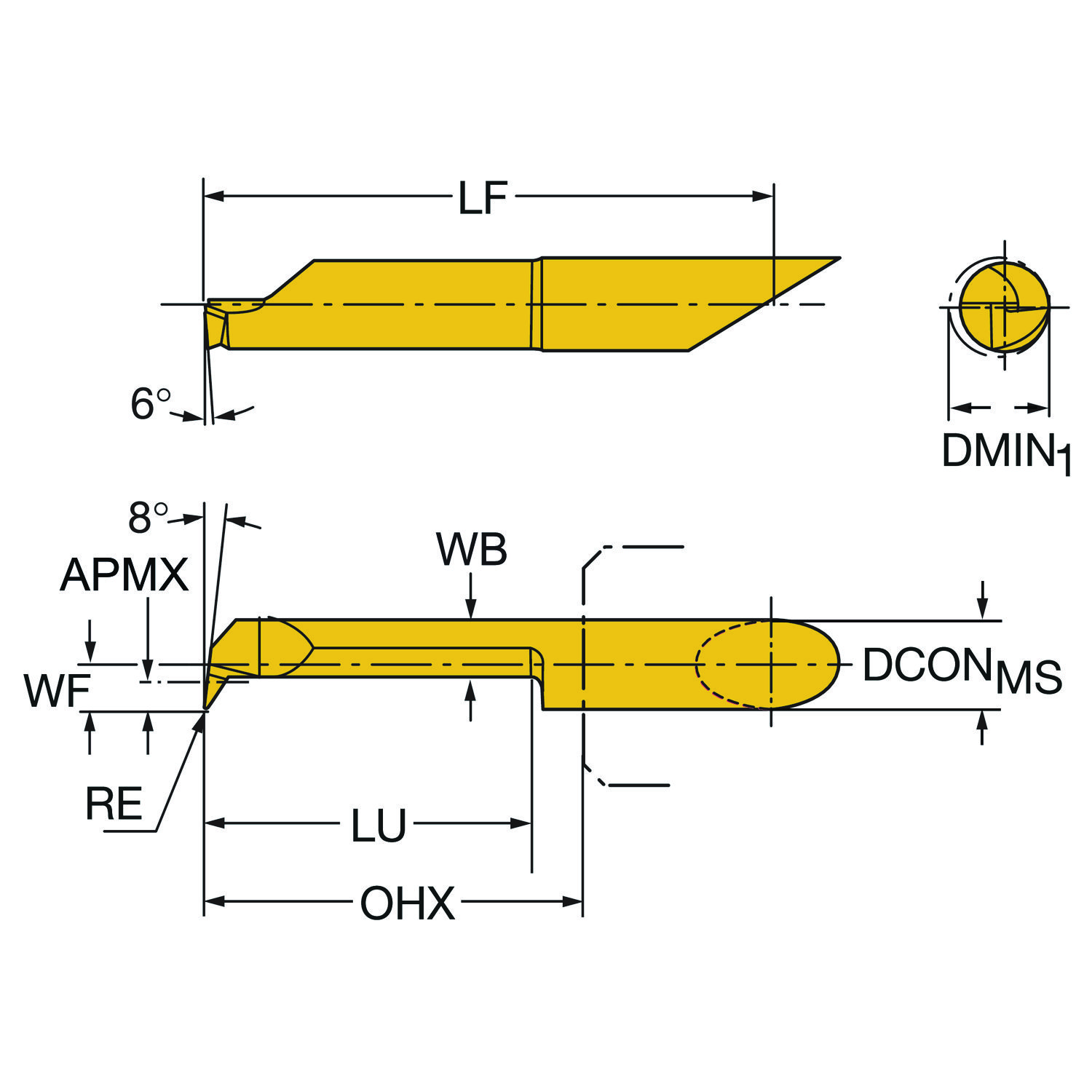

Ferramenta para torneamento · classe 1025 com cobertura PVD · raio de ponta 0,08 mm, comprimento funcional 52,25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1025
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- CXS-04T098A08-4230R 1025
- Código compactado
- CXS-04T098A08-4230R1025
- Material ID
- 7047042
- Família
- Ferramentas
- Tipo
- Torneamento — inteiriça
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 4 g
- EAN
- 7323221052041
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21181102
- Origem
- GB
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 98 |
| Ângulo de ataque da ferramenta | PSIR | -8 |

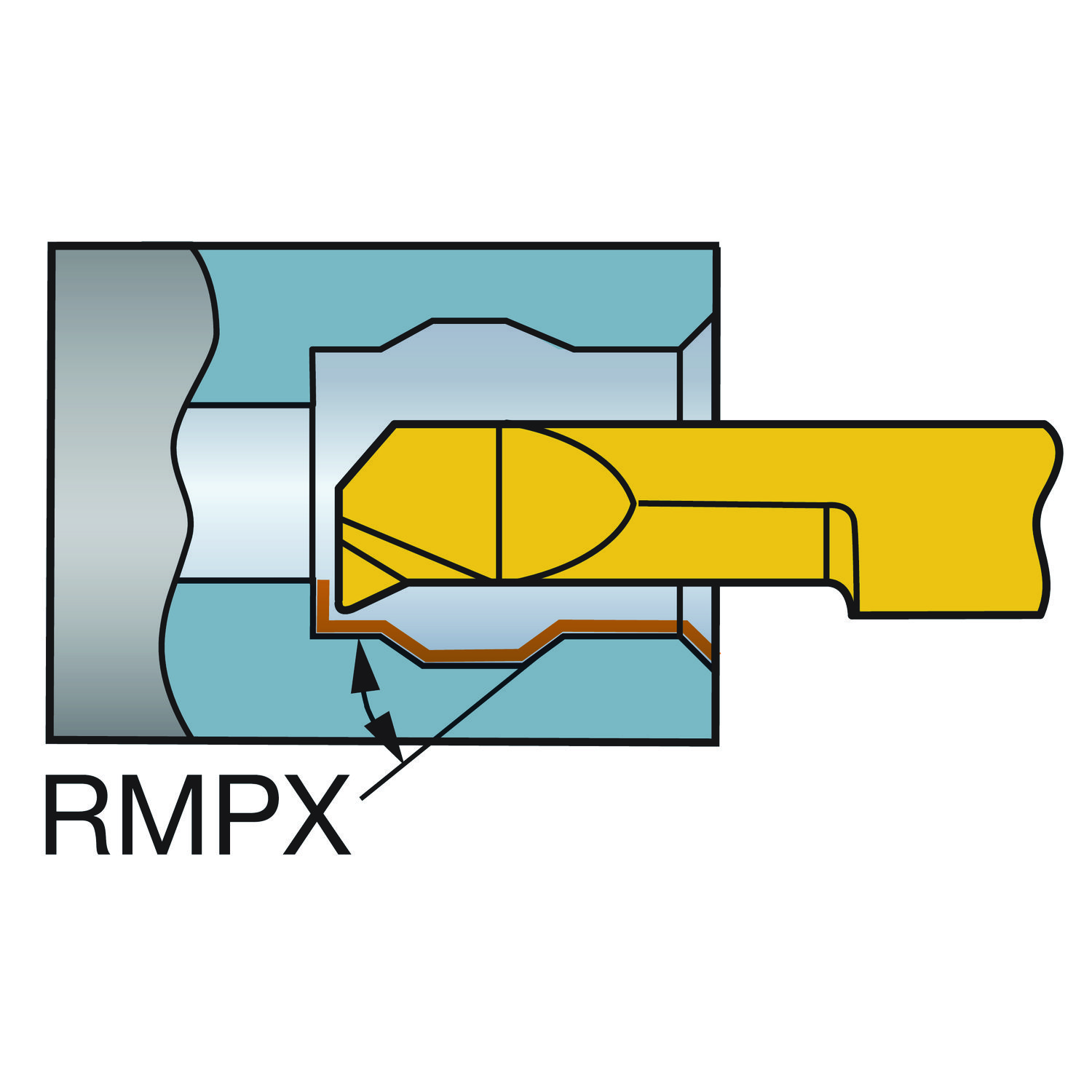

| Ângulo máximo de usinagem em rampa | RMPX | 2 |
| Balanço máximo | OHX | 38 mm |
| Balanço mínimo | OHN | 38 mm |
| Classe | GRADE | 1025 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código do material do corpo | BMC | Metal duro |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 14.25 mm |
| Comprimento funcional | LF | 52.25 mm |
| Comprimento util | LU | 30 mm |
| Diâmetro da conexão | DCONMS | 4 mm |
| Diâmetro mínimo do furo | DMIN | 4.2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroTurn XS — métrica: 4 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Largura funcional | WF | 1.95 mm |
| Profundidade de corte máxima | APMX | 0.25 mm |
| Raio do canto | RE | 0.08 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
