Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
CSKPL 10CA-09
Cápsula T-Max® S para torneamento
Cápsula · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para CSKPL 10CA-09.
Manual de torneamento — geral, cortes e canais, rosqueamentoManual · Sandvik Coromant · PDF
Classes GC4425, GC4415 e GC4405 — torneamento de açoFolder · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site

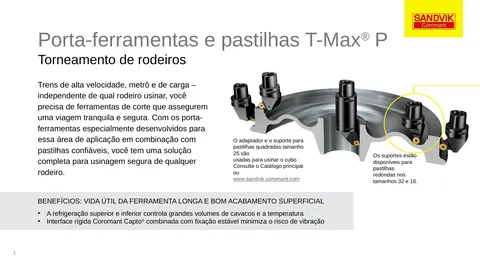

A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max S · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- CSKPL 10CA-09
- Código compactado
- CSKPL10CA-09
- Material ID
- 5726102
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Peso unitário
- 0,045 kg
- EAN
- 10007233
- UNSPSC
- 23242106
- eCl@ss 13
- 21181590
- CoroPak de lançamento
- 77.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 15 mm |
| Altura funcional | HF | 10 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 75 |
| Ângulo de ataque da ferramenta | PSIR | 15 |
| Balanço máximo | OHX | 50 mm |
| Código do tamanho do assento da pastilha | SSC_M | 09 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Comprimento funcional | LF | 50 mm |
| Comprimento total | OAL | 52.3 mm |
| Diâmetro mínimo do furo | DMIN_1 | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à esquerda: 10CA |
| Distância do furo de montagem | MHD | 20 mm |
| Largura da haste | B | 11 mm |
| Largura funcional | WF | 14 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SPUN 090308 |
| Peso do item | WT | 0.045 kg |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 2 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 11 no catálogo
SPGN 09 03 08 H13A Pastilha T-Max® para torneamento
SPMR 09 03 04 2025 Pastilha T-Max® S para torneamento
SPMR 09 03 04 4425 Pastilha T-Max® S para torneamento
SPMR 09 03 04-53 5015 Pastilha T-Max® S para torneamento SPMR 09 03 08 2025 Pastilha T-Max® S para torneamento SPMR 09 03 08 4425 Pastilha T-Max® S para torneamento
SPMR 09 03 08-53 4425 Pastilha T-Max® S para torneamento SPMR 09 03 08-53 5015 Pastilha T-Max® S para torneamento
SPUN 09 03 04 H13A Pastilha T-Max® para torneamento
SPUN 09 03 08 2025 Pastilha T-Max® para torneamento
SPUN 09 03 08 3225 Pastilha T-Max® para torneamento Nada com esse termo. Tente só o início do código.
