Ferramentas · Torneamento — intercambiável

C6-SRDCN-00100-10

Unidade de corte CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-SRDCN-00100-10.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C6-SRDCN-00100-10
Código compactado
C6-SRDCN-00100-10
Material ID
5730191
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,323 kg
EAN
11564895
NCM
846693
UNSPSC
27112809
eCl@ss 13
21181008
Origem
SE
Lançamento
02/12/2002
CoroPak de lançamento
03.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-10 Parafuso
  • 1 × 5322 110-01 Calço
  • 1 × 5512 090-01 Parafuso do calço
  • 2 × 5691 045-01 Bico
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 90
Balanço máximo OHX 100 mm
Bolso para chip de dados DCP Sim
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 10
Código do tamanho do assento da pastilha SSC_N .394
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial

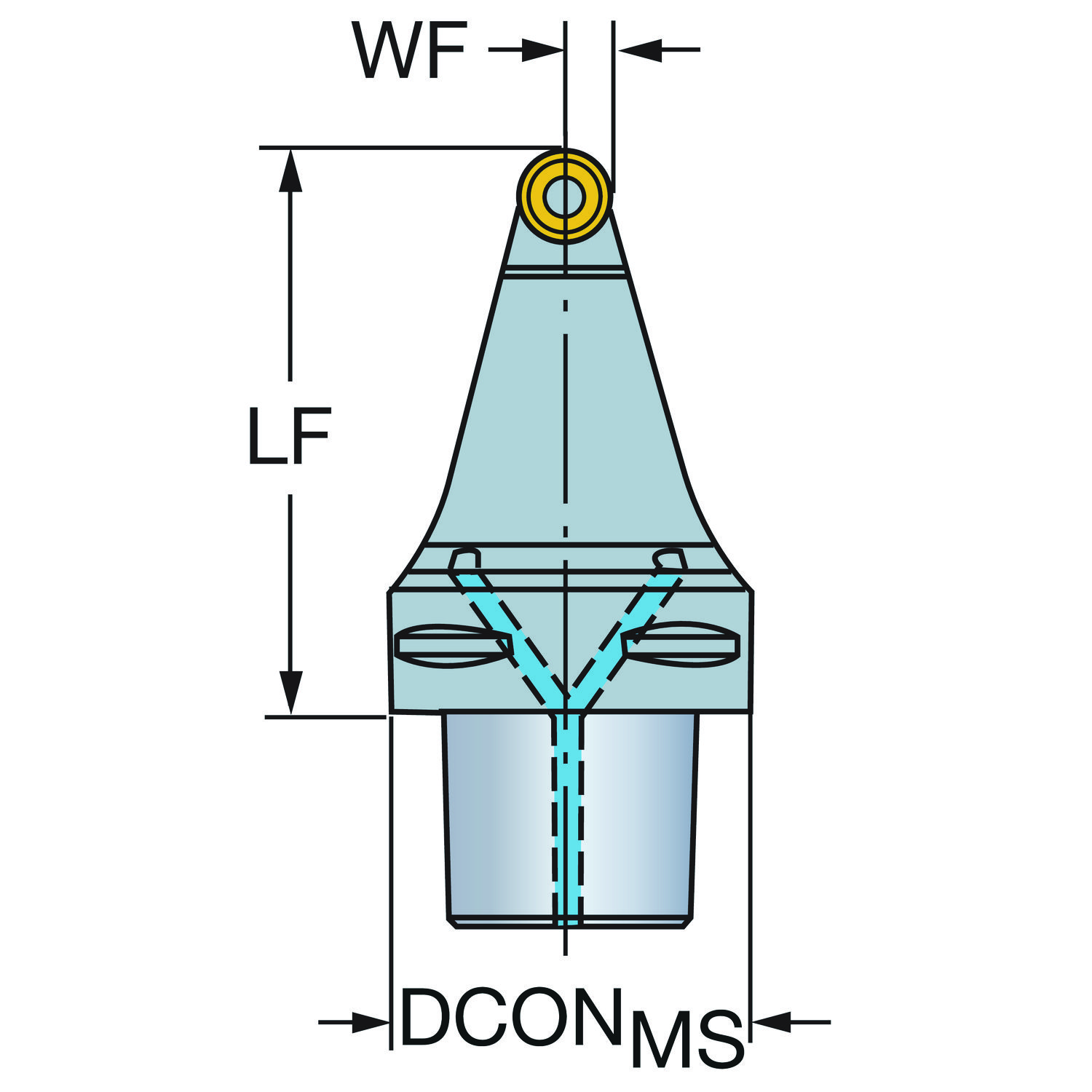

Comprimento funcional LF 100 mm
Comprimento total OAL 138 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Identificação da pastilha padrão MIID RCMT 10 T3 M0
Largura funcional WF 5 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Métrica RCMT 10T3M0
Peso do item WT 1.323 kg
Pressão de refrigeração CP 40 bar
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tamanho do bolso para chip de dados DCPS Diâm. 10 mm / altura 4,5 mm
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
