C6-SCLCL-45065-09

Ferramentas · Turning Indexable

C6-SCLCL-45065-09

Unidade de corte CoroTurn® 107 para torneamento

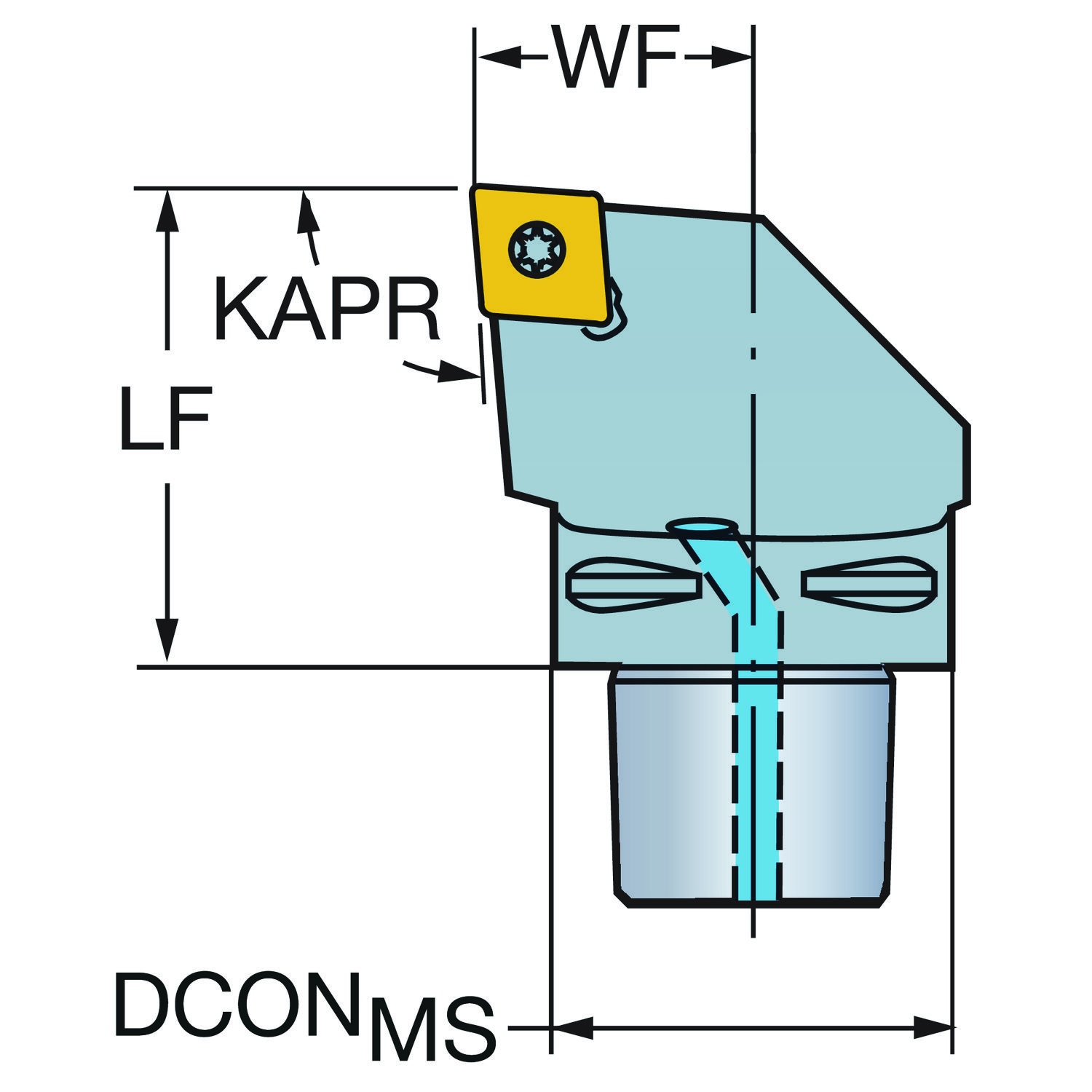

Ferramenta para torneamento · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C6-SCLCL-45065-09
Código compactado
C6-SCLCL-45065-09
Material ID
5729302
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.144 Kilogram
EAN
10768634
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
SE
Lançamento
12/09/1994
CoroPak de lançamento
94.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 95
ângulo de ataque da ferramenta PSIR -5
ângulo de folga principal AN 7
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 65 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC radial entry
Comprimento funcional LF 65 mm
Comprimento total OAL 103 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro mínimo do furo DMIN_1 130 mm
Diâmetro mínimo do furo DMIN_2 190 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C6
Identificação da pastilha padrão MIID CCMT 09 T3 08
Insert included angle EPSR 80
Largura funcional WF 45 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC decentral exit with nozzles, adjustable
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
