C6-CRSCL-45065-06A

Unidade de corte T-Max® para torneamento

Ferramenta para torneamento · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C6-CRSCL-45065-06A
Código compactado: C6-CRSCL-45065-06A
Material ID: 8232936
Família: Ferramentas
Tipo: Torneamento — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,3 kg
EAN: 7323226683509
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181001
Origem: FI,DE
Lançamento: 30/10/2025
CoroPak de lançamento: 26.1

Arquivos CAD

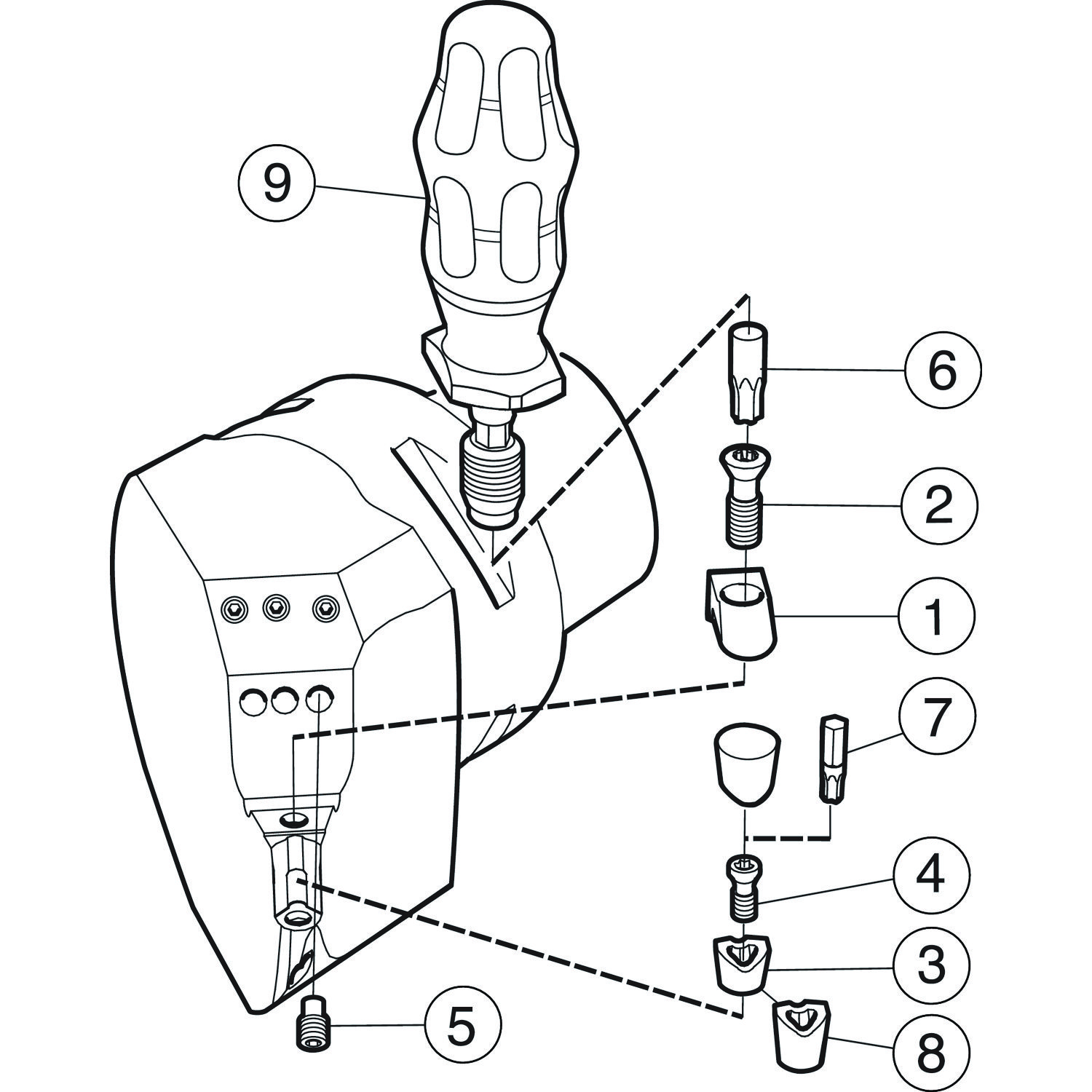

Itens inclusos

1 × 5321 211-01 Calço
1 × 5513 020-70 Parafuso do grampo
1 × 5513 020-19 Parafuso do calço
1 × 5412 100-03 Grampo
3 × 5691 026-13 Bico de refrigeração
1 × 5680 084-20 Bit
1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

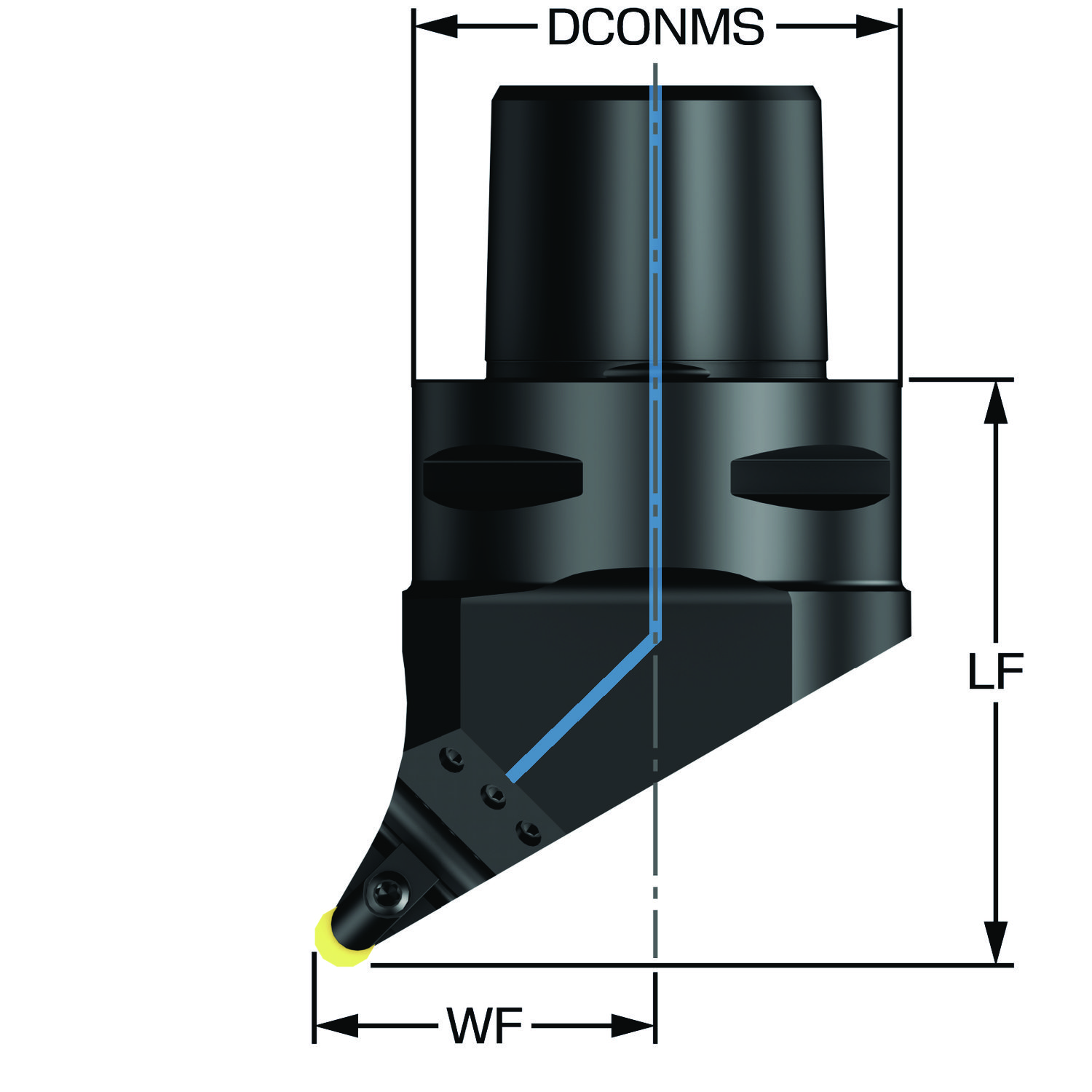

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo de inclinação	LAMS	0
Ângulo de saída ortogonal	GAMO	0
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Ângulo do corpo da ferramenta em relação à máquina	BAMS	0

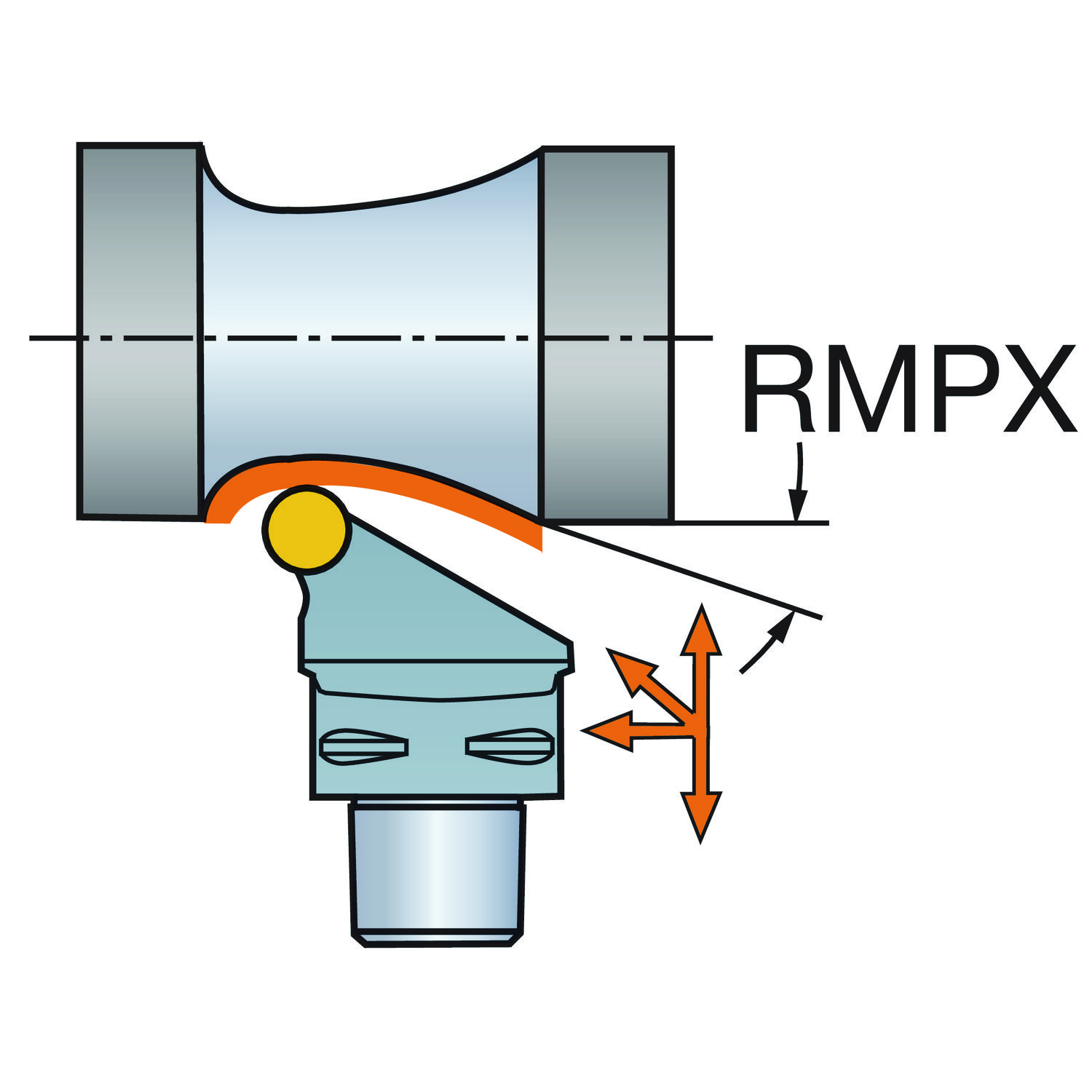

Ângulo máximo de usinagem em rampa	RMPX	45
Balanço máximo	OHX	65 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	6
Código do tamanho do assento da pastilha	SSC_N	1/4
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento funcional	LF	65 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro mínimo do furo	DMIN_1	110 mm
Diâmetro mínimo do furo	DMIN_2	220 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C6
Identificação da pastilha padrão	MIID	RCGX 06 06 00
Largura funcional	WF	45 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	Polegada RCGX/RPGX 060600
Pressão de refrigeração	CP	150 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante	CXST	Acima da aresta de corte
Torque	TQ	1.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
