C6-CP-A00125-11CY
CoroTurn® Prime para torneamento no eixo Y
Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C6-CP-A00125-11CY
- Código compactado
- C6-CP-A00125-11CY
- Material ID
- 8346993
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.352 Kilogram
- EAN
- 7323227172521
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181008
- Origem
- DE
- Lançamento
- 16/01/2023
- CoroPak de lançamento
- 23.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

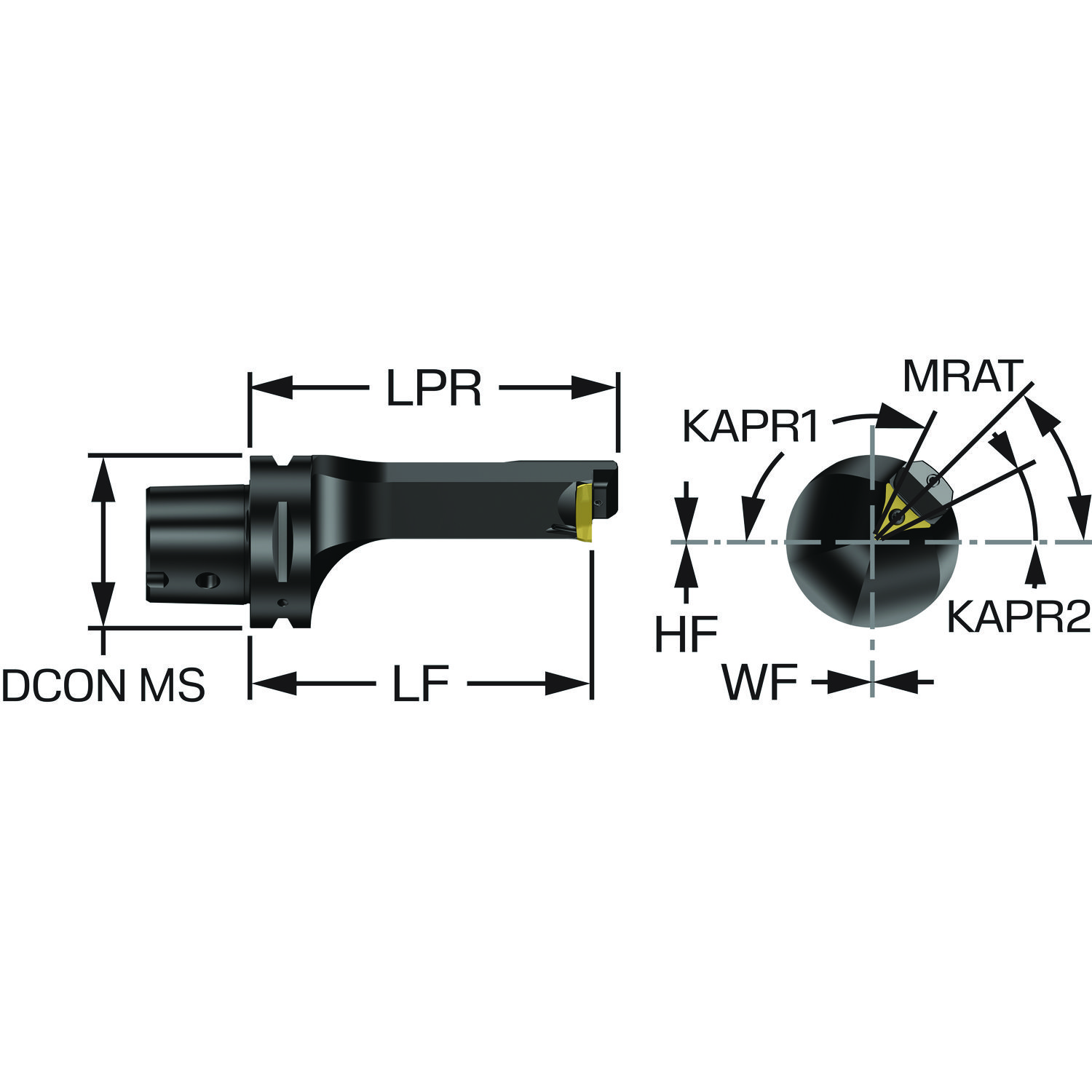

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 117.5 |
| ângulo da aresta de corte da ferramenta | KAPR_2 | 27.5 |
| ângulo de ataque da ferramenta | PSIR | -27.5 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 0 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 12 |
| Balanço máximo | OHX | 125 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | CP-A11 |
| Código do tamanho do assento da pastilha | SSC_N | CP-A11 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento da saliência | LPR | 134.6 mm |
| Comprimento funcional | LF | 125 mm |
| Comprimento util | LU | 75 mm |
| Coolant exit supply type | CXST | both over and under the cutting edge |
| Diâmetro da conexão | DCONMS | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C6 |
| Identificação da pastilha padrão | MIID | CP-A1108 |
| Insert included angle | EPSR | 35 |
| Largura funcional | WF | 0 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroTurn PRIME CP-A (CP-A1108) |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | axial inclined focused exit with nozzle |
| Torque | TQ | 4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 25 no catálogo
CP-A1104-L5 1115 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1104-L5 1210 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1104-L5 2025 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1104-L5 4325 CoroTurn® Prime, pastilha para torneamento CP-A1104-L5 4415 Pastilha CoroTurn® Prime para torneamento CP-A1104-L5 4425 Pastilha CoroTurn® Prime para torneamento
CP-A1108-L3 1115 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1108-L3 1210 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1108-L3 4415 Pastilha CoroTurn® Prime para torneamento CP-A1108-L3 4425 Pastilha CoroTurn® Prime para torneamento CP-A1108-L3 H13A Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1108-L3WX 4415 Pastilha CoroTurn® Prime para torneamento CP-A1108-L3WX 4425 Pastilha CoroTurn® Prime para torneamento CP-A1108-L3WX S205 CoroTurn® Prime, insert for turning CP-A1108-L5 1115 Pastilha CoroTurn® Prime para torneamento Recomendado CP-A1108-L5 1210 Pastilha CoroTurn® Prime para torneamento Recomendado CP-A1108-L5 2025 Pastilha CoroTurn® Prime para torneamento Recomendado CP-A1108-L5 4325 CoroTurn® Prime, pastilha para torneamento CP-A1108-L5 4415 Pastilha CoroTurn® Prime para torneamento CP-A1108-L5 4425 Pastilha CoroTurn® Prime para torneamento CP-A1108-L5W 1115 Pastilha CoroTurn® Prime para torneamento Recomendado
CP-A1108-L5W 1210 Pastilha CoroTurn® Prime para torneamento Recomendado CP-A1108-L5W 2025 Pastilha CoroTurn® Prime para torneamento Recomendado CP-A1108-L5W 4415 Pastilha CoroTurn® Prime para torneamento CP-A1108-L5W 4425 Pastilha CoroTurn® Prime para torneamento Nada com esse termo. Tente só o início do código.

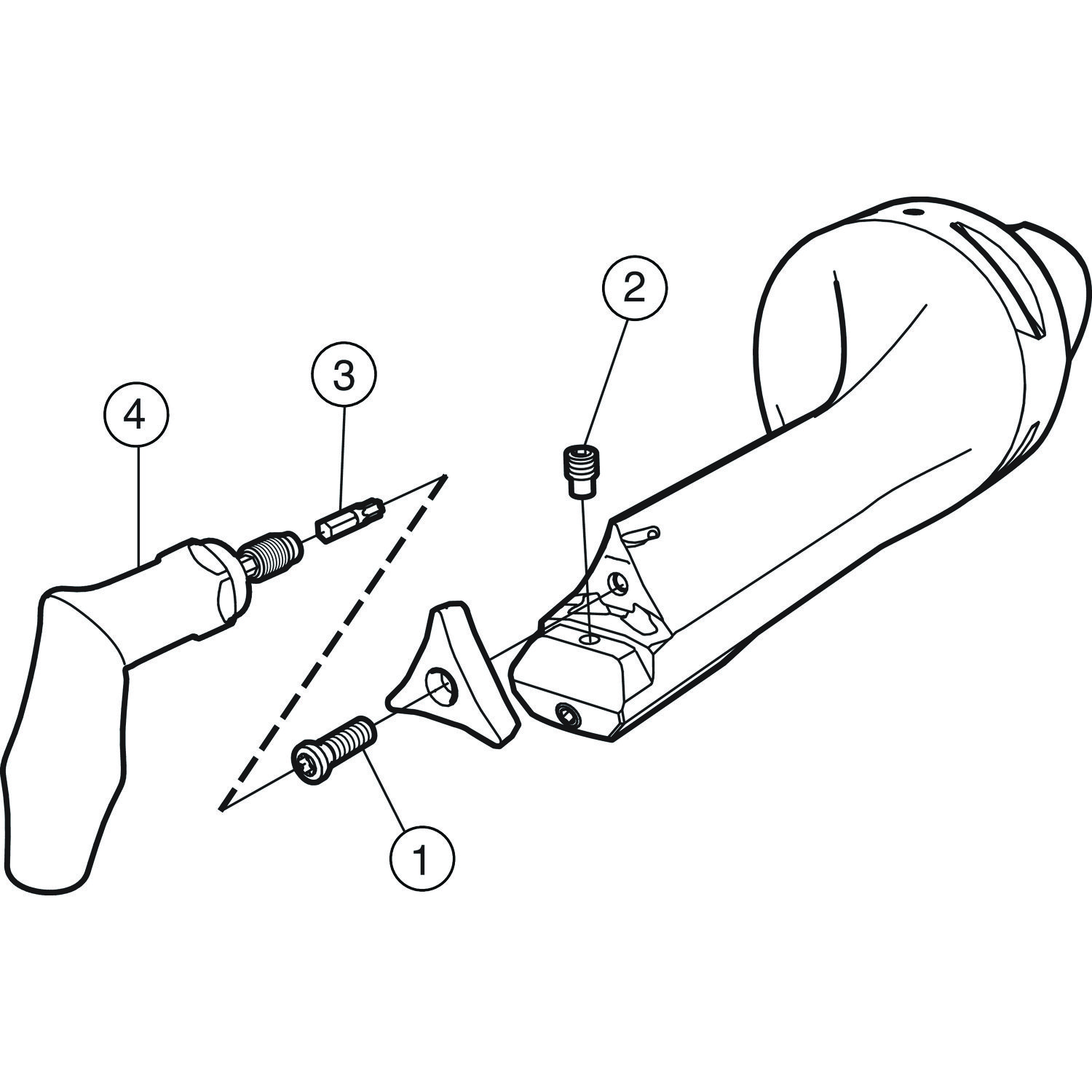

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-01
5691 026-03
5680 084-15 Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
