C4-TLRL-27050-3 — Vista explodida

Vista explodida

Ferramentas · Torneamento — intercambiável

C4-TLRL-27050-3

Top Lok, unidade de corte para corte e canal

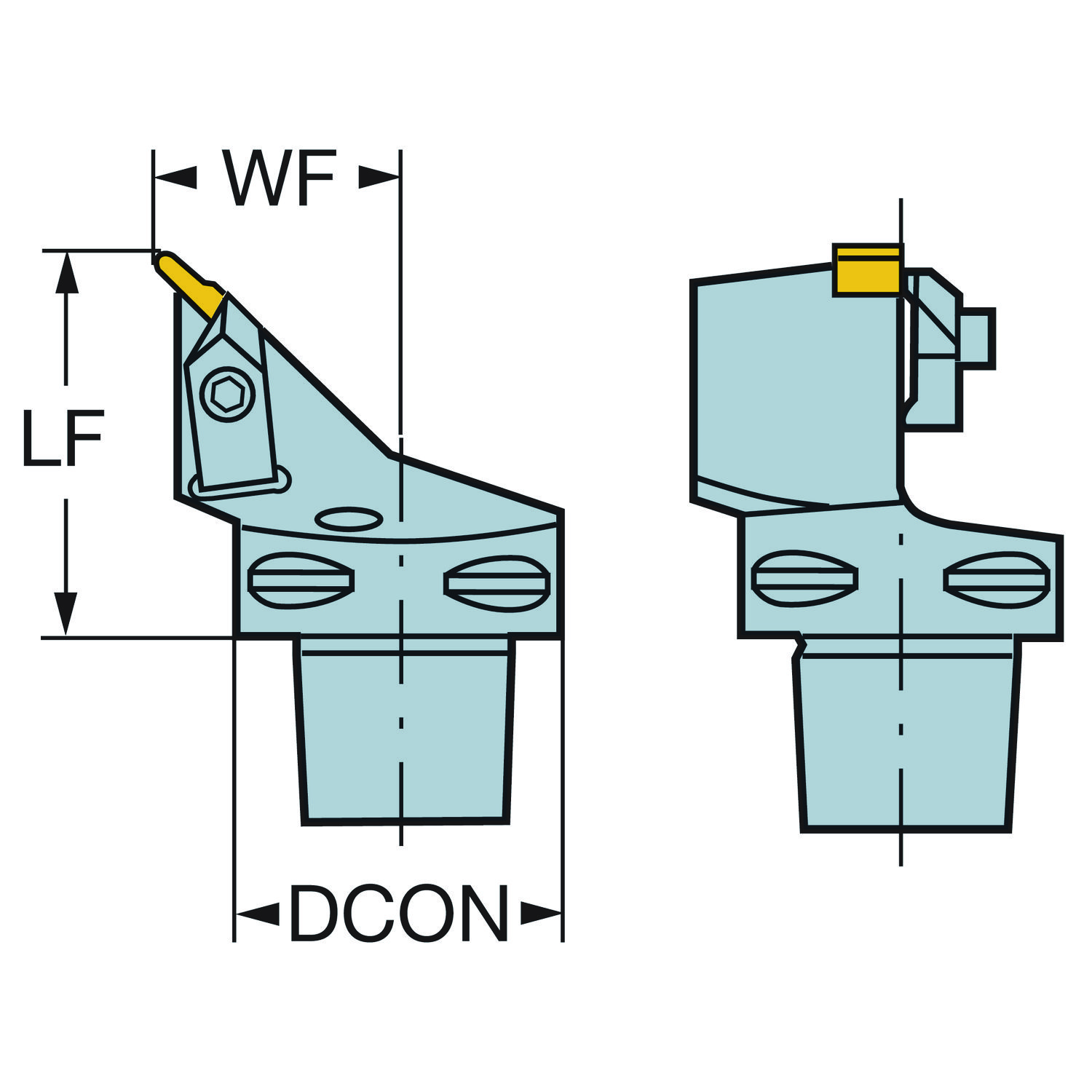

Ferramenta para torneamento · comprimento funcional 50,013 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C4-TLRL-27050-3.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Vídeos

Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTubeCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeCoromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTubeCoromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C4-TLRL-27050-3
Código compactado
C4-TLRL-27050-3
Material ID
5728412
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
0,34 kg
EAN
10473201
UNSPSC
27112809
eCl@ss 13
21181001
Lançamento
05/11/1990
CoroPak de lançamento
90.3

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 135
Ângulo de ataque da ferramenta PSIR -45
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 45
Balanço máximo OHX 50.0126 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 50.0126 mm
Comprimento total OAL 74.0126 mm
Diâmetro da conexão DCONMS 40 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C4
Identificação da pastilha padrão MIID TLU 3
Largura funcional WF 27.0002 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 3R (TLU3R)
Peso do item WT 0.34 kg
Pressão de refrigeração CP 10 bar
Profundidade máxima de corte CDX 4.8 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada com bico ajustável

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
