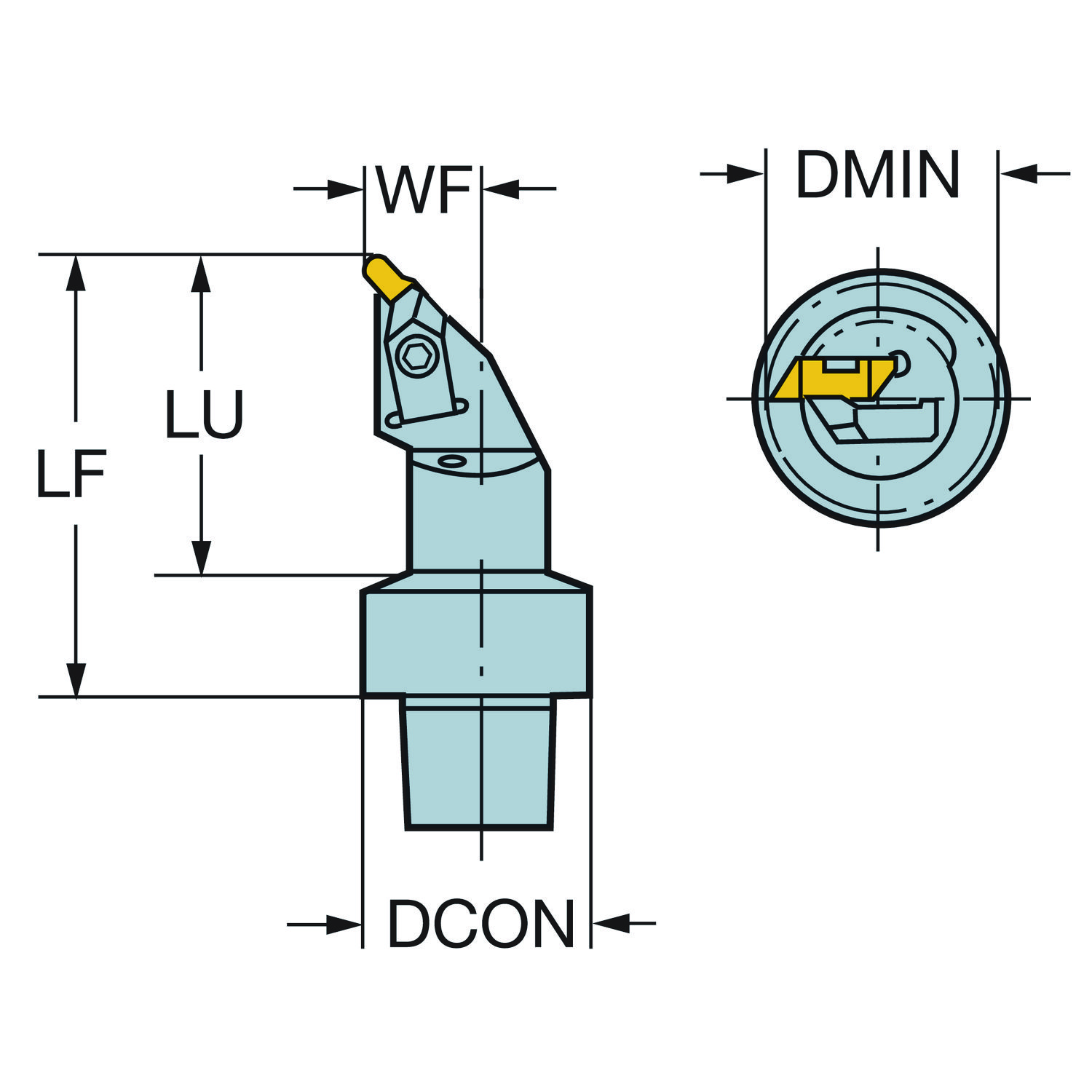

C3-CTLSOL-17060-3 — Desenho dimensional

Desenho dimensional

Ferramentas · Torneamento — intercambiável

C3-CTLSOL-17060-3

Unidade de corte Top Lok para cortes e canais

Ferramenta para torneamento · comprimento funcional 59,995 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-CTLSOL-17060-3.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoForças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTubeCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-CTLSOL-17060-3
Código compactado
C3-CTLSOL-17060-3
Material ID
5727071
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
153,66 kg
EAN
80010169
UNSPSC
27112809
eCl@ss 13
21181001
CoroPak de lançamento
92.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 90
Ângulo de ataque da ferramenta PSIR 0
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 59.9948 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 59.9948 mm
Comprimento total OAL 78.9948 mm
Diâmetro da conexão DCONMS 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Identificação da pastilha padrão MIID TLU 3
Largura funcional WF 16.9926 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 3R (TLU3R)
Peso do item WT 153.66 kg
Profundidade máxima de corte CDX 4.8 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
