Adaptação · Adaptador rotativo
C3-391.31-10 083M

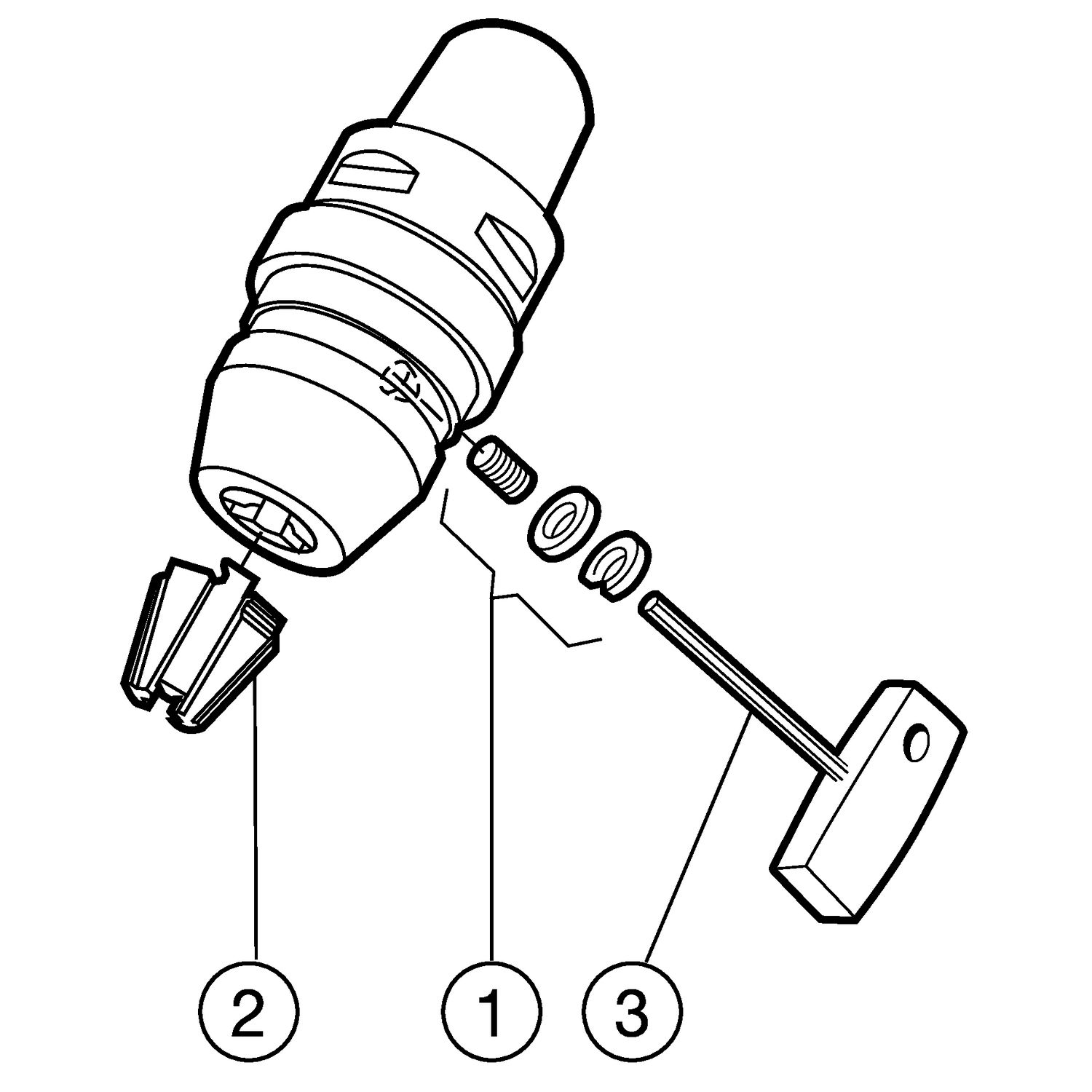

Mandril porta-broca Coromant Capto®
Adaptador simétrico rotativo · comprimento funcional 72 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
C3-391.32-08 076 — Mandril porta-broca Coromant Capto®Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-391.31-10 083M.
Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDF
Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
CoroDrill Dura 462 — brocas inteiriças de metal duroApresentação de produto · Furação · 28 slides · mesma operação
CoroDrill Dura 462 — microfuraçãoApresentação de produto · Furação · 26 slides · mesma operação
CoroDrill DE10 — furação intercambiávelApresentação de produto · Furação · 35 slides · mesma operação
Silent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no site
Silent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no site
Coromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
H1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroDrill® 860Caso prático da Hailtools · Furação · com vídeo · mesma operação
CoroDrill® 870Caso prático da Hailtools · Furação · com vídeo · mesma operação
CoroDrill® 880Caso prático da Hailtools · Furação · com vídeo · mesma operaçãoVídeos
CoroDrill 460 · broca de metal duroHailtools · Academia da Usinagem · YouTube · mesma operação
CoroDrill 880 · pastilhas intercambiáveisHailtools · Academia da Usinagem · YouTube · mesma operação
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C3-391.31-10 083M
- Código compactado
- C3-391.31-10083M
- Material ID
- 5727008
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 0,4 kg
- EAN
- 10740925
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 28/03/1994
- CoroPak de lançamento
- 94.1
Arquivos CAD
- STP básico 72802099.stp
- DXF 2D 72802098.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

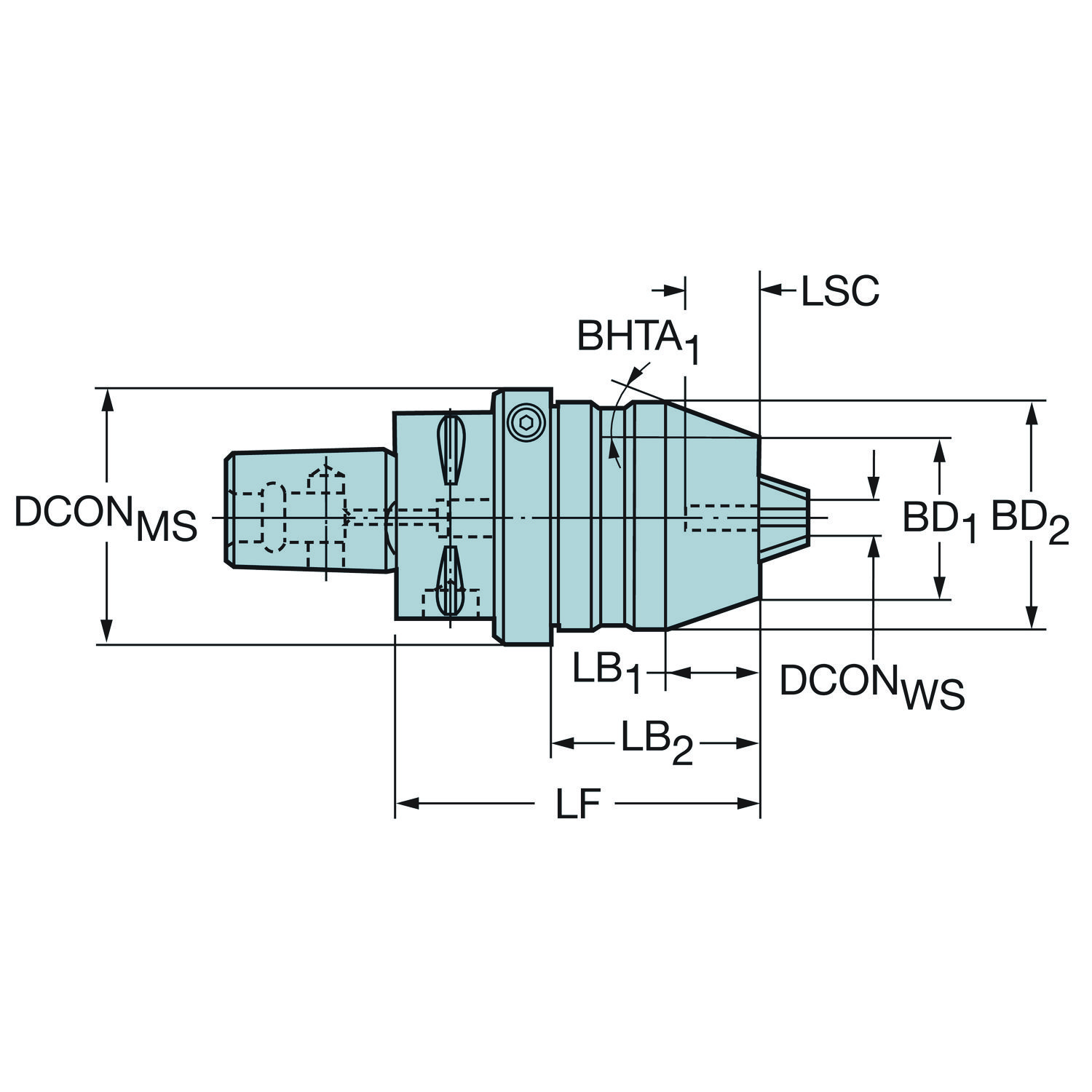

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 18.4 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Sem balanceamento |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 18 mm |
| Comprimento do corpo | LB_2 | 42 mm |
| Comprimento do corpo | LB_3 | 72 mm |
| Comprimento funcional | LF | 72 mm |
| Comprimento total | OAL | 91 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Diâmetro do corpo | BD_2 | 44 mm |
| Diâmetro do corpo | BD_3 | 52 mm |
| Diâmetro funcional | DFC | 22 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C3 |
| Direção de interface de adaptação da peça | ADINTWS | Broca Chuck — tamanho 1 - 13 |
| Kappa (eixo z rot.) | KAP | 0 |
| Lado máximo da peça com o diâmetro de conexão | DCONXWS | 10 mm |
| Lado mínimo da peça com o diâmetro de conexão | DCONNWS | 1 mm |
| Numero standard | STDNO | ISO26623-1 |
| Peso do item | WT | 0.4 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
