Adaptação · Adaptador rotativo
C3-391.32-08 076
Mandril porta-broca Coromant Capto®
Adaptador simétrico rotativo · comprimento funcional 76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C3-391.32-08 076
- Código compactado
- C3-391.32-08076
- Material ID
- 6408341
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 540 g
- EAN
- 26408341
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

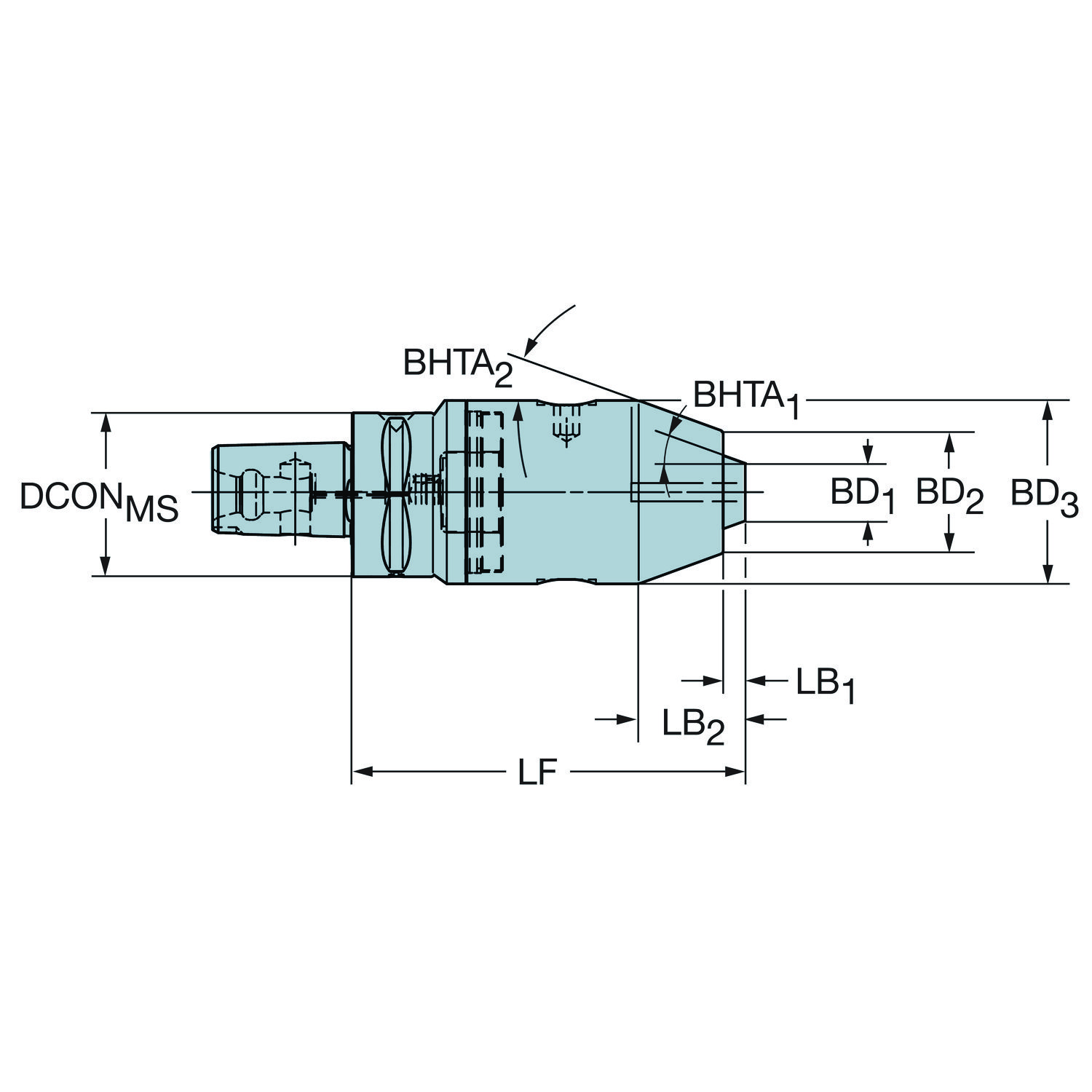

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 19.7 |
| Ângulo de conicidade | BHTA_2 | 20 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 3 mm |
| Comprimento do corpo | LB_2 | 19.1 mm |
| Comprimento do corpo | LB_3 | 76 mm |
| Comprimento funcional | LF | 76 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro do corpo | BD_1 | 9.9 mm |
| Diâmetro do corpo | BD_2 | 24.1 mm |
| Diâmetro do corpo | BD_3 | 36 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C3 |
| Direção de interface de adaptação da peça | ADINTWS | Broca Chuck — tamanho 8 - 1 |
| Lado máximo da peça com o diâmetro de conexão | DCONXWS | 8 mm |
| Lado mínimo da peça com o diâmetro de conexão | DCONNWS | 1 mm |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 50 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 8000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 10 mm |
