C10-PRSCR-70130-32C — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

C10-PRSCR-70130-32C

Unidade de corte T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 130 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C10-PRSCR-70130-32C
Código compactado
C10-PRSCR-70130-32C
Material ID
6639539
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
7,416 kg
EAN
26639539
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
DE
Lançamento
21/02/2015
CoroPak de lançamento
15.1

Arquivos CAD

Itens inclusos

  • 1 × 176.39-845 Alavanca
  • 1 × 174.3-833 Parafuso
  • 1 × 176.39-855 Calço
  • 1 × 174.3-867 Pino do calço
  • 1 × 5691 026-03 Bico
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

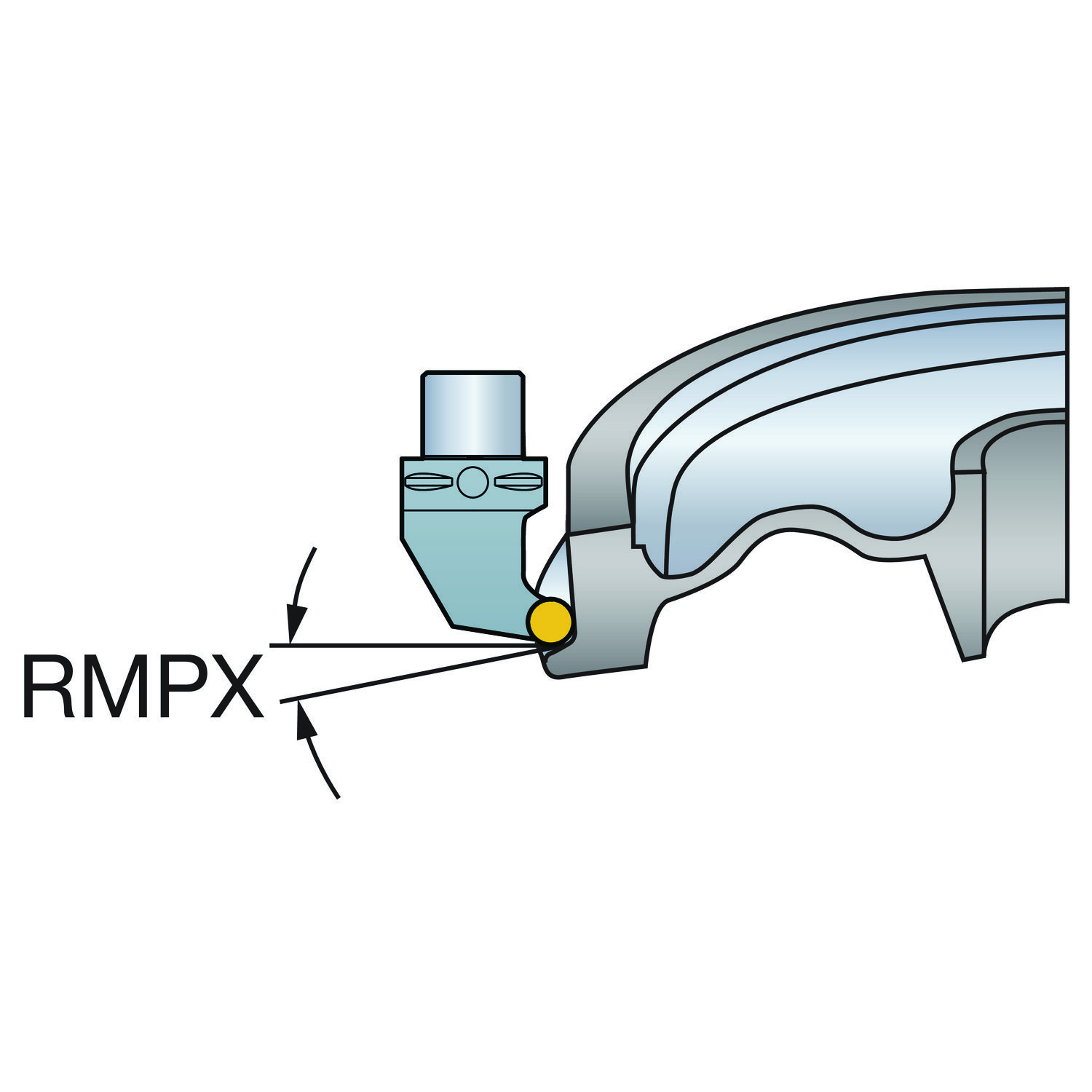

Ângulo máximo de usinagem em rampa RMPX 65
Balanço máximo OHX 130 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 32
Código do tamanho do assento da pastilha SSC_N 1.26
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial

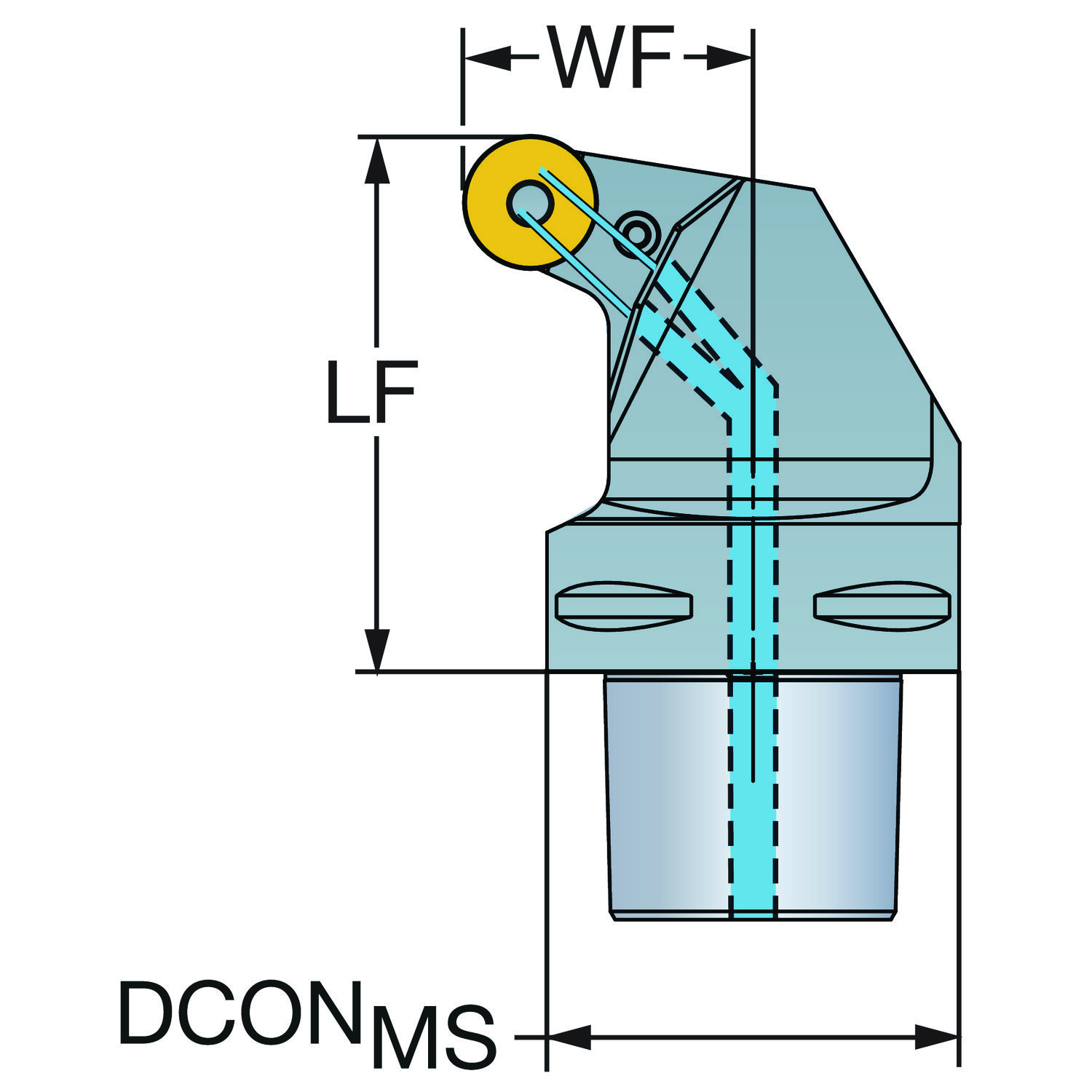

Comprimento funcional LF 130 mm
Comprimento total OAL 190 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro mínimo do furo DMIN_1 500 mm
Diâmetro mínimo do furo DMIN 500 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Identificação da pastilha padrão MIID RCMX 32 09 00
Largura funcional WF 70 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Métrica RCMX 320900
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 17 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
