C10-PRDCN-00110-25
Unidade de corte T-Max® P para torneamento

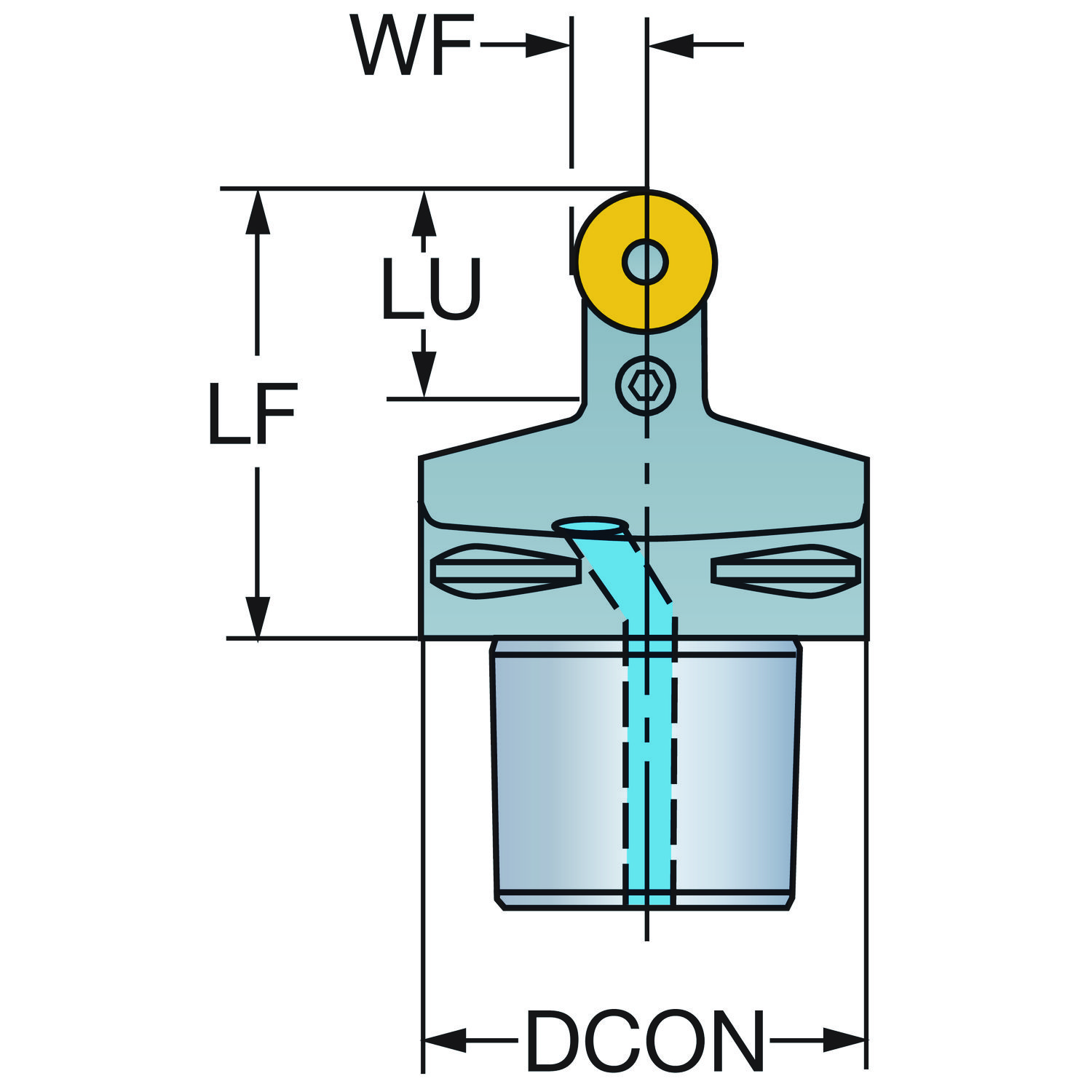

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C10-PRDCN-00110-25
- Código compactado
- C10-PRDCN-00110-25
- Material ID
- 6067798
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 3.952 Kilogram
- EAN
- 26067798
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181008
- Origem
- DE
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo de folga principal | AN | 7 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 0 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 90 |
| Balanço máximo | OHX | 110 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 25 |
| Código do tamanho do assento da pastilha | SSC_N | .984 |
| Código do tipo de fixação | MTP | clamp with pin through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 110 mm |
| Comprimento total | OAL | 170 mm |
| Comprimento util | LU | 60 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C10 |
| Identificação da pastilha padrão | MIID | RCMX 25 07 00 |
| Largura funcional | WF | 12.5 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | metric RCMX 250700 |
| Pressão de refrigeração | CP | 40 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | decentral exit with nozzles, adjustable |
| Torque | TQ | 16 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 14 no catálogo
RCMT 25 07 M0 235 Pastilha CoroTurn® 107 para torneamento
RCMT 25 07 M0 4305 CoroTurn® 107, pastilha para torneamento RCMT 25 07 M0 4315 CoroTurn® 107, pastilha para torneamento RCMT 25 07 M0 4335 Pastilha CoroTurn® 107 para torneamento RCMT 25 07 M0 4415 Pastilha CoroTurn® 107 para torneamento RCMT 25 07 M0 4425 Pastilha CoroTurn® 107 para torneamento
RCMT 25 07 M0 H13A Pastilha CoroTurn® 107 para torneamento
RCMX 25 07 00 4305 T-Max® P, pastilha para torneamento RCMX 25 07 00 4315 T-Max® P, pastilha para torneamento RCMX 25 07 00 4325 T-Max® P, pastilha para torneamento RCMX 25 07 00 4335 Pastilha T-Max® P para torneamento RCMX 25 07 00 4415 Pastilha T-Max® P para torneamento RCMX 25 07 00 4425 Pastilha T-Max® P para torneamento
RCMX 25 07 00 H13A Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
176.39-844
174.3-832
176.39-854
174.3-862
