Ferramentas · Torneamento — intercambiável
C10-PLTNL-18110-50
T-Max® P, unidade de corte para torneamento

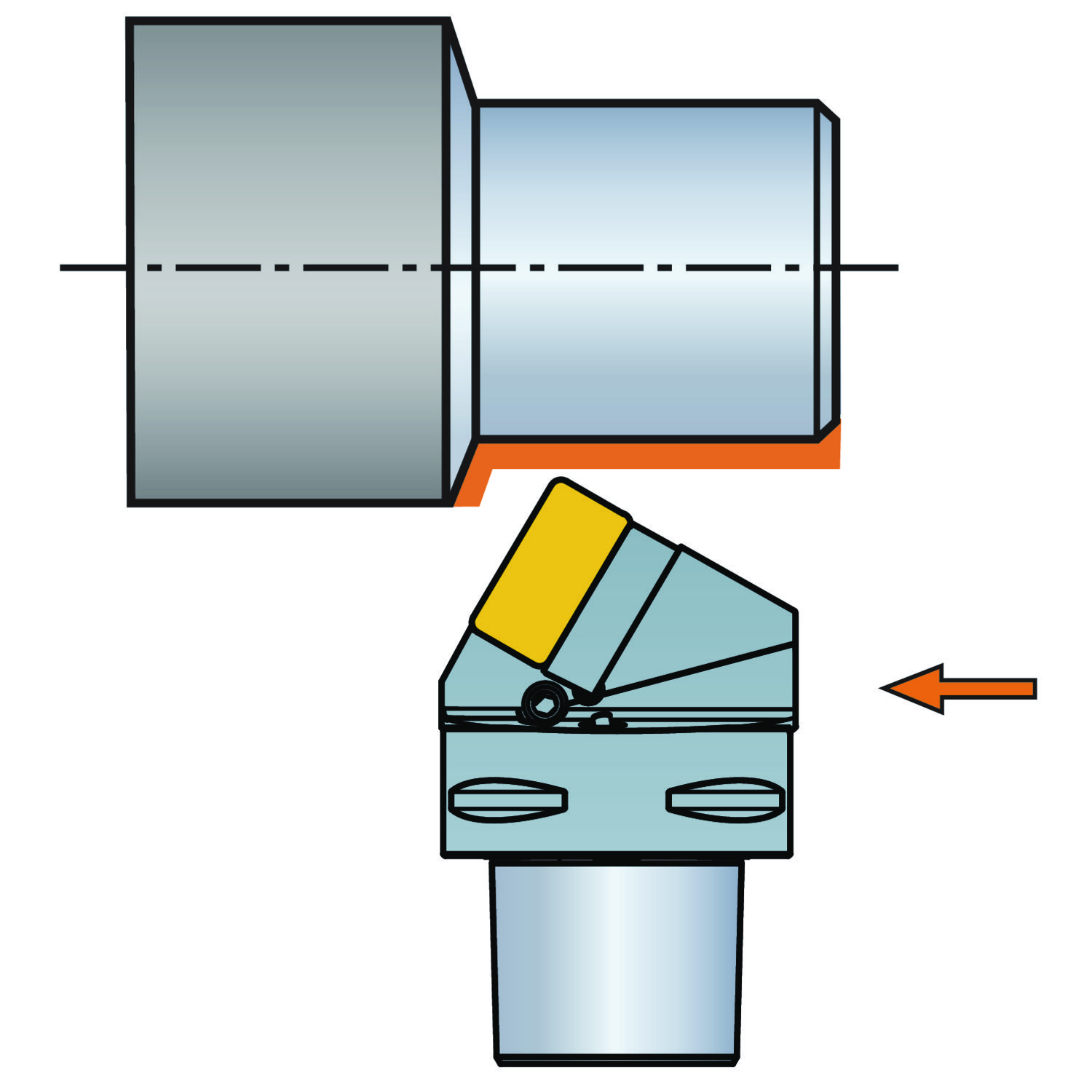

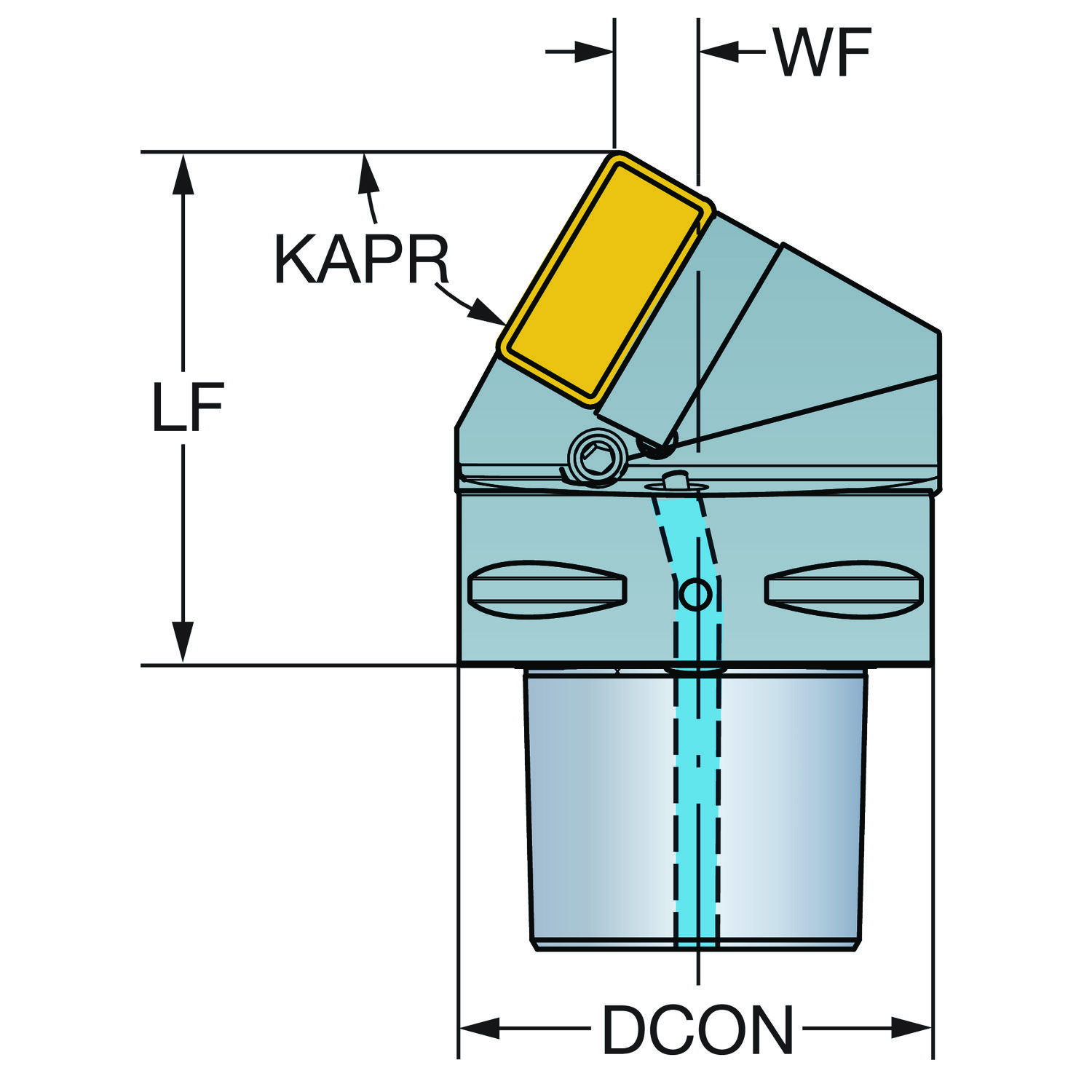

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-PLTNL-18110-50.
Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDF
Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PVídeos
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C10-PLTNL-18110-50
- Código compactado
- C10-PLTNL-18110-50
- Material ID
- 6093300
- Família
- Ferramentas
- Tipo
- Torneamento — intercambiável
- Peso unitário
- 6.447,7 g
- EAN
- 26093300
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 73588789.stp
- STP detalhado 73588790.stp
- DXF 2D 73588791.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo da aresta de corte da ferramenta | KAPR_1 | 60 |
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de ataque da ferramenta | PSIR | 30 |
| Ângulo de inclinação | LAMS | -6 |
| Ângulo de saída ortogonal | GAMO | -6 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Ângulo máximo de usinagem em rampa | RMPX | 27 |
| Balanço máximo | OHX | 110 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 50 |
| Código do tamanho do assento da pastilha | SSC_N | 50 |
| Código do tipo de fixação | MTP | Fixação com pino pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF | 110 mm |
| Comprimento total | OAL | 170 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro mínimo do furo | DMIN_2 | 315 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C10 |
| Identificação da pastilha padrão | MIID | LNMX 50 14 32 |
| Largura funcional | WF | 18 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | LNMX 501432 |
| Peso do item | WT | 6.4477 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica ou excêntrica com bico ajustável |
| Torque | TQ | 18.7 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 4 no catálogo
LNMX 50 14 32-XH 4215 T-Max® P, pastilha para torneamento LNMX 50 14 32-XH 4325 T-Max® P, pastilha para torneamento LNMX 50 14 32-XH 4415 Pastilha T-Max® P para torneamento LNMX 50 14 32-XH 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
