Ferramentas · Ferramenta de mandrilar — intercambiável
BR30-214SN15Y-C8
Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
Ferramenta de mandrilar · comprimento funcional 119 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para BR30-214SN15Y-C8.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroBore BR30 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- BR30-214SN15Y-C8
- Código compactado
- BR30-214SN15Y-C8
- Material ID
- 7254611
- Família
- Ferramentas
- Tipo
- Ferramenta de mandrilar — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 7,79 kg
- EAN
- 7323221822422
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181203
- Origem
- NL
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
- STP detalhado 72644065.stp
- DXF 2D 72644064.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × C8-R820H-AA3089B Adaptador
- 3 × R820H-BR30DSYN15 Corrediça
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

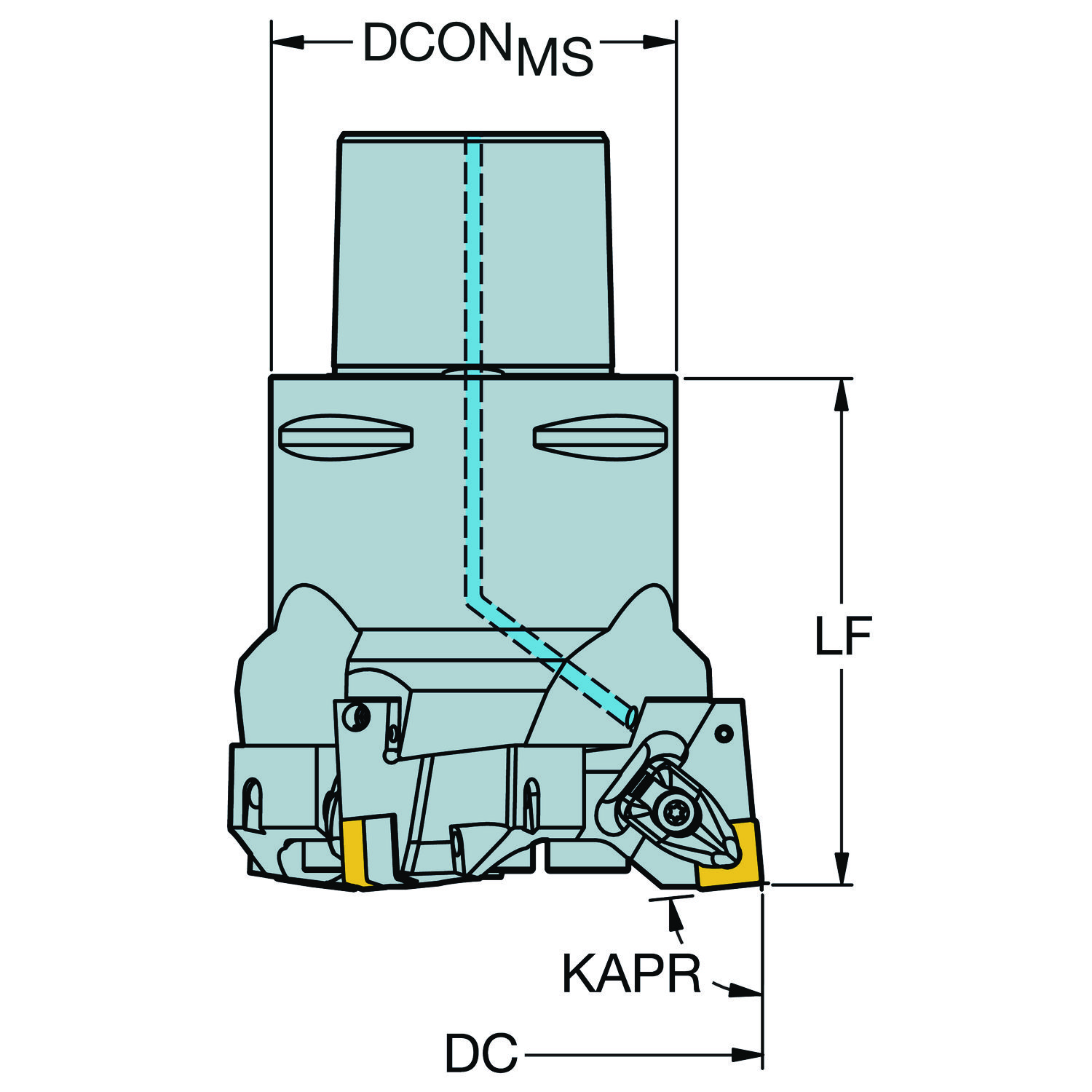

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 84 |
| Ângulo da ponta da pastilha | EPSR | 90 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha e no furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF | 119 mm |
| Comprimento total | OAL | 164.6 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro de corte máximo | DCX | 214 mm |
| Diâmetro mínimo de corte | DCN | 189 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Limite máximo de ajuste | ADJLX | 12.5 mm |
| Número de pastilhas | CICT | 3 |
| Numero standard | STDNO | ISO26623-1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 150612 |
| Peso do item | WT | 7.79 kg |
| Pressão de refrigeração | CP | 70 bar |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Torque | TQ | 6.4 Nm |
| Torque | TQ | 6.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 125 no catálogo
SNMG 15 06 12-QM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-QM 2220 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-SM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-SM S205 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-MR 2220 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-QM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SMR 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 16-SMR S05F Pastilha T-Max® P para torneamento Entrega imediata
SNMA 15 06 12-KR 3210 Pastilha T-Max® P para torneamento
SNMA 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMA 15 06 16-KR 3210 Pastilha T-Max® P para torneamento
SNMA 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-HM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 235 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-PM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 235 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-QM 4315 T-Max® P, pastilha para torneamento
SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 6160 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM H13A Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM H13A Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM S05F Pastilha T-Max® P para torneamento
SNMG 15 06 16-HM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3205 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KR 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 235 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 16-MR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MRR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-PM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR H13A Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR S205 Pastilha T-Max® P para torneamento
SNMG 15 06 24-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 24-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 08-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4415 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 12-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-QR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 16-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4305 T-Max® P, pastilha para torneamento
SNMM 15 06 16-PR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4405 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4415 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 16-QR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 17 no catálogo
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
825-23TC06-EH16 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-107TC11-C5 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-107TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-A18 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-A20 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C4 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
C8-R820H-AA3089B
R820H-BR30DSYN15
R820H-AS00B
