BR20D-71SP12Y-C6M

Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi

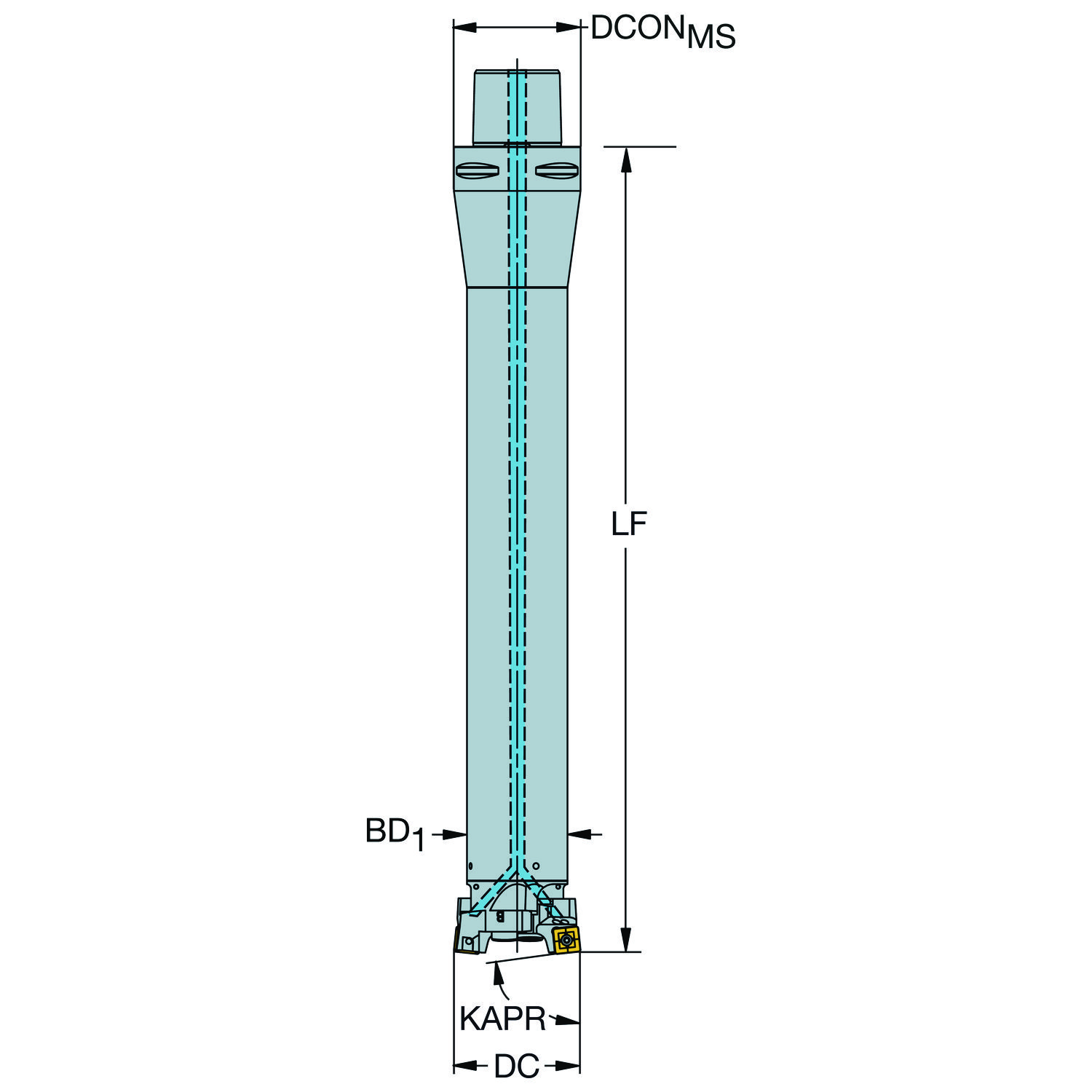

Ferramenta de mandrilar · comprimento funcional 400 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: BR20D-71SP12Y-C6M
Código compactado: BR20D-71SP12Y-C6M
Material ID: 7591814
Família: Ferramentas
Tipo: Ferramenta de mandrilar — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 6,94 kg
EAN: 7323223833037
NCM: 846693
UNSPSC: 23241601
eCl@ss 13: 21181203
Origem: NO
Lançamento: 22/09/2018
CoroPak de lançamento: 18.2

Arquivos CAD

Itens inclusos

1 × C6-BR20D-E-382 Adaptador
1 × BR20-EB-SP12Y-18 Corrediça
1 × BR20-EA-SP12Y-18 Corrediça

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da aresta de corte da ferramenta	KAPR	84
Ângulo da ponta da pastilha	EPSR	90
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	12
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento do corpo	LB	330 mm
Comprimento funcional	LF	400 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro de corte máximo	DCX	71 mm
Diâmetro do corpo	BD	50 mm
Diâmetro mínimo de corte	DCN	55 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C6
Número de pastilhas	CICT	2
Numero standard	STDNO	ISO26623-1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroBore SP12 (SPMT 1210-BM)
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Sim
Sensor embutido	SEP	Não
Torque	TQ	2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
