Ferramentas · Ferramenta de mandrilar — intercambiável

BR20D-36TC09F-C3M

Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi

Ferramenta de mandrilar · comprimento funcional 184 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BR20D-36TC09F-C3M
Código compactado
BR20D-36TC09F-C3M
Material ID
8320655
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,89 kg
EAN
7323227064086
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181203
Origem
NL
Lançamento
01/07/2026
CoroPak de lançamento
26.2

Arquivos CAD

Itens inclusos

  • 1 × C3-BR20D-B-173 Adaptador
  • 1 × BR20-BA-TC09F-11 Cartucho
  • 1 × BR20-BB-TC09F-11 Cartucho

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Conteúdo do kit

  • 1 × 7368208
  • 1 × 7368207
  • 1 × 7368206

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

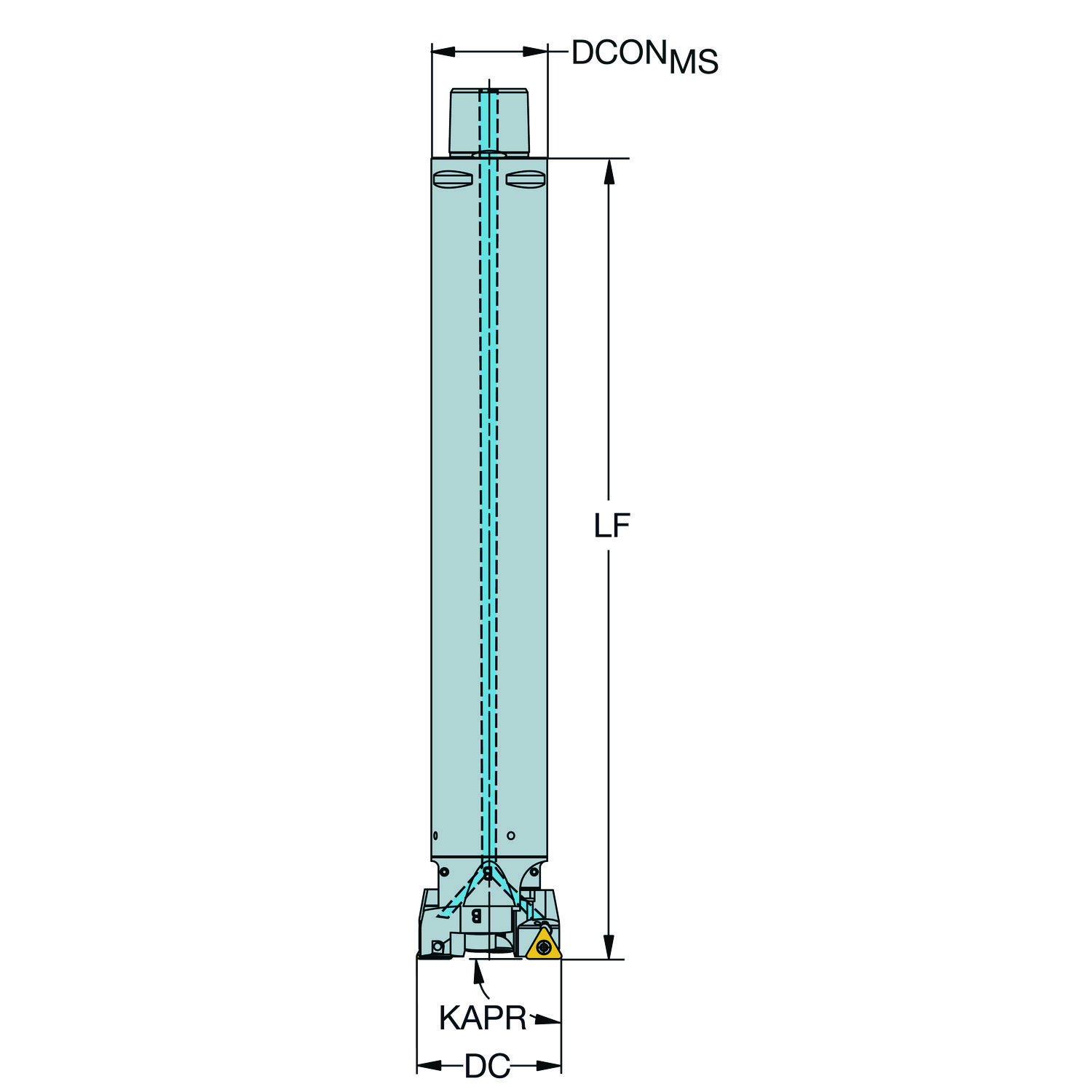

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 60
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB 144 mm
Comprimento funcional LF 184 mm
Comprimento total OAL 203 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte máximo DCX 36 mm
Diâmetro do corpo BD 25 mm
Diâmetro mínimo de corte DCN 28 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Limite máximo de ajuste ADJLX 4 mm
Número de pastilhas CICT 2
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204
Peso do item WT 0.89 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Sim
Sensor embutido SEP Não
Torque TQ 0.8 Nm
Torque TQ 0.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
