BR20D-36TC09F-C3L

Ferramentas · Boring tool - indexable

BR20D-36TC09F-C3L

Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi

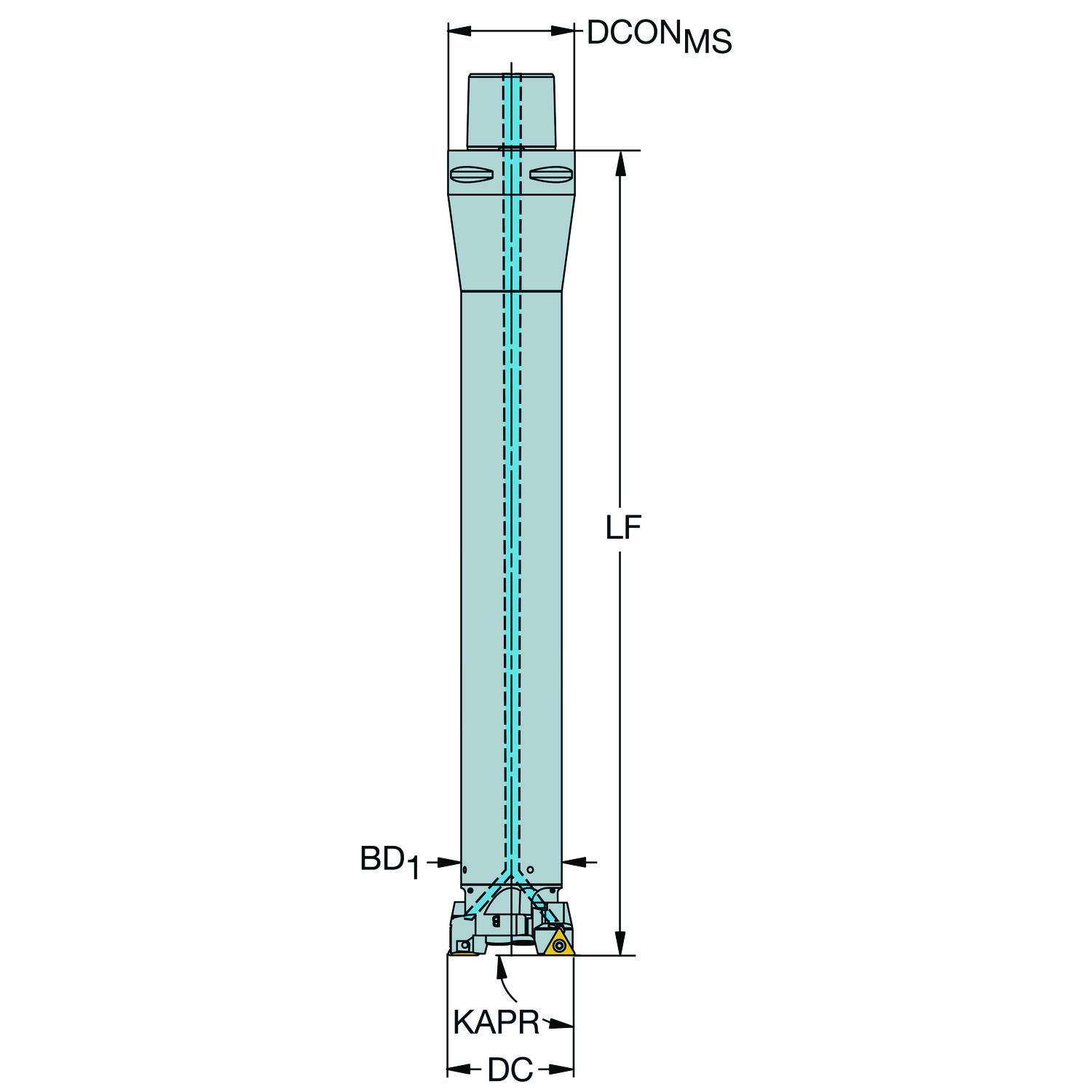

Ferramenta de mandrilar · comprimento funcional 216 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BR20D-36TC09F-C3L
Código compactado
BR20D-36TC09F-C3L
Material ID
7591848
Família
Ferramentas
Tipo
Boring tool - indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.718 Kilogram
EAN
7323223833372
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181203
Origem
NO
Lançamento
22/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento do corpo LB 166 mm
Comprimento funcional LF 216 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte máximo DCX 36 mm
Diâmetro do corpo BD 25 mm
Diâmetro mínimo de corte DCN 28 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C3
Insert included angle EPSR 60
Número de pastilhas CICT 2
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Sim
Sensor embedded property SEP Não
Torque TQ 0.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
