A316-20FM850-07508L 1730 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

A316-20FM850-07508L 1730

Cabeça CoroMill® 316 inteiriça de metal duro para acabamento

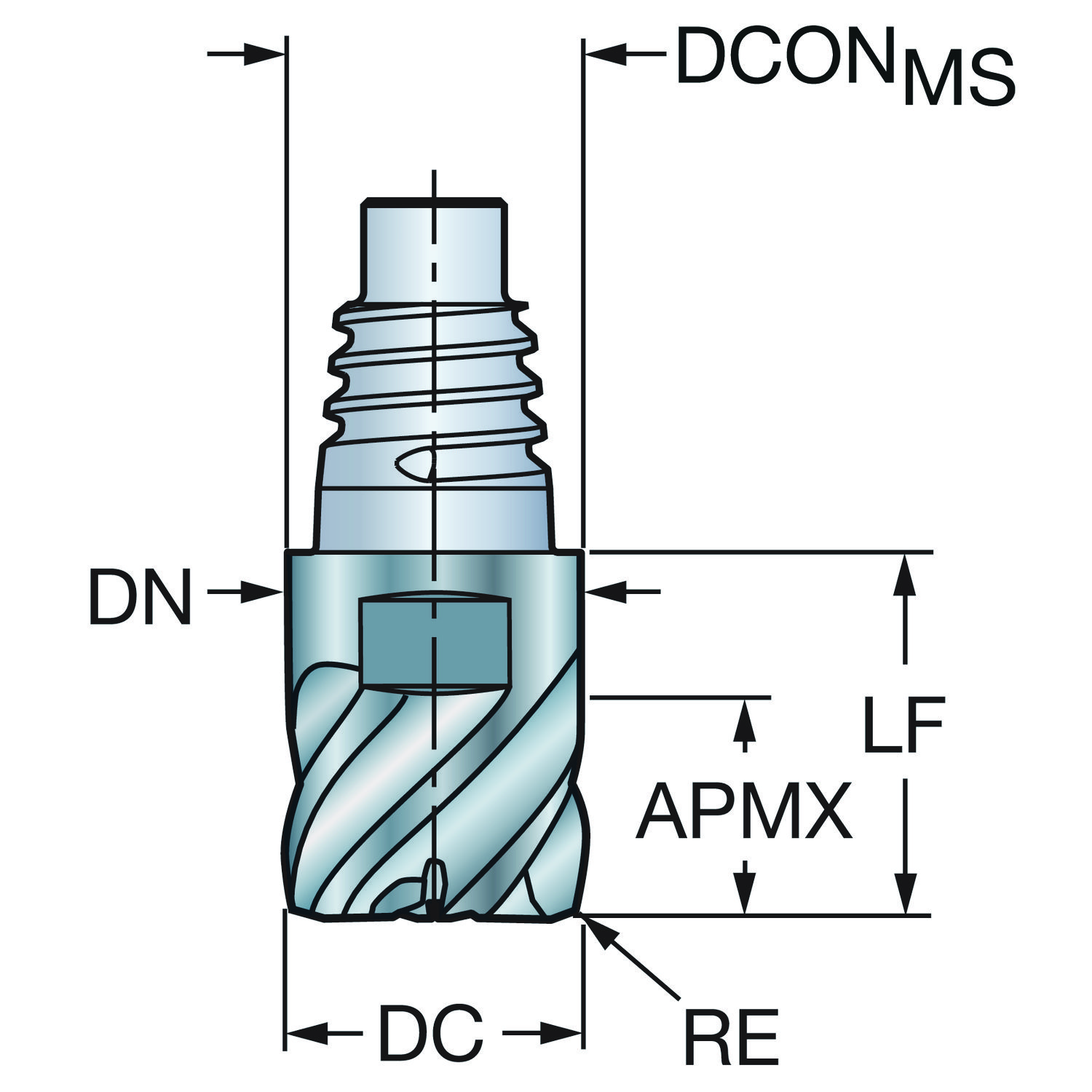

Fresa · classe 1730 com cobertura PVD · raio de ponta 0,79 mm, diâmetro de corte 19,05 mm, comprimento funcional 21,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1730

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: RECA31620FM85007508L1730.

Solicitar recondicionamento

Dados principais

Código ISO
A316-20FM850-07508L 1730
Código compactado
A316-20FM850-07508L1730
Material ID
7611872
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1730
Cobertura
ALTIN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
122 g
EAN
7323223930323
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
DE
Lançamento
24/02/2020
CoroPak de lançamento
20.1

Arquivos CAD

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA 50
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1730
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 21.3 mm
Comprimento total OAL 40.8 mm
Diâmetro da conexão DCONMS 18.5 mm
Diâmetro de corte DC 19.05 mm
Diâmetro do pescoço DN 18.5 mm
Direção da interface de adaptação da máquina ADINTMS Coromant EH — polegada - E20
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 8
Profundidade de corte máxima APMX_FFW 10.5 mm
Profundidade de corte máxima APMX 10.5 mm
Profundidade de corte máxima APMX_PFW 10.5 mm
Raio do canto RE 0.79 mm
Reafiações máximas NORGMX 1
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
