Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo

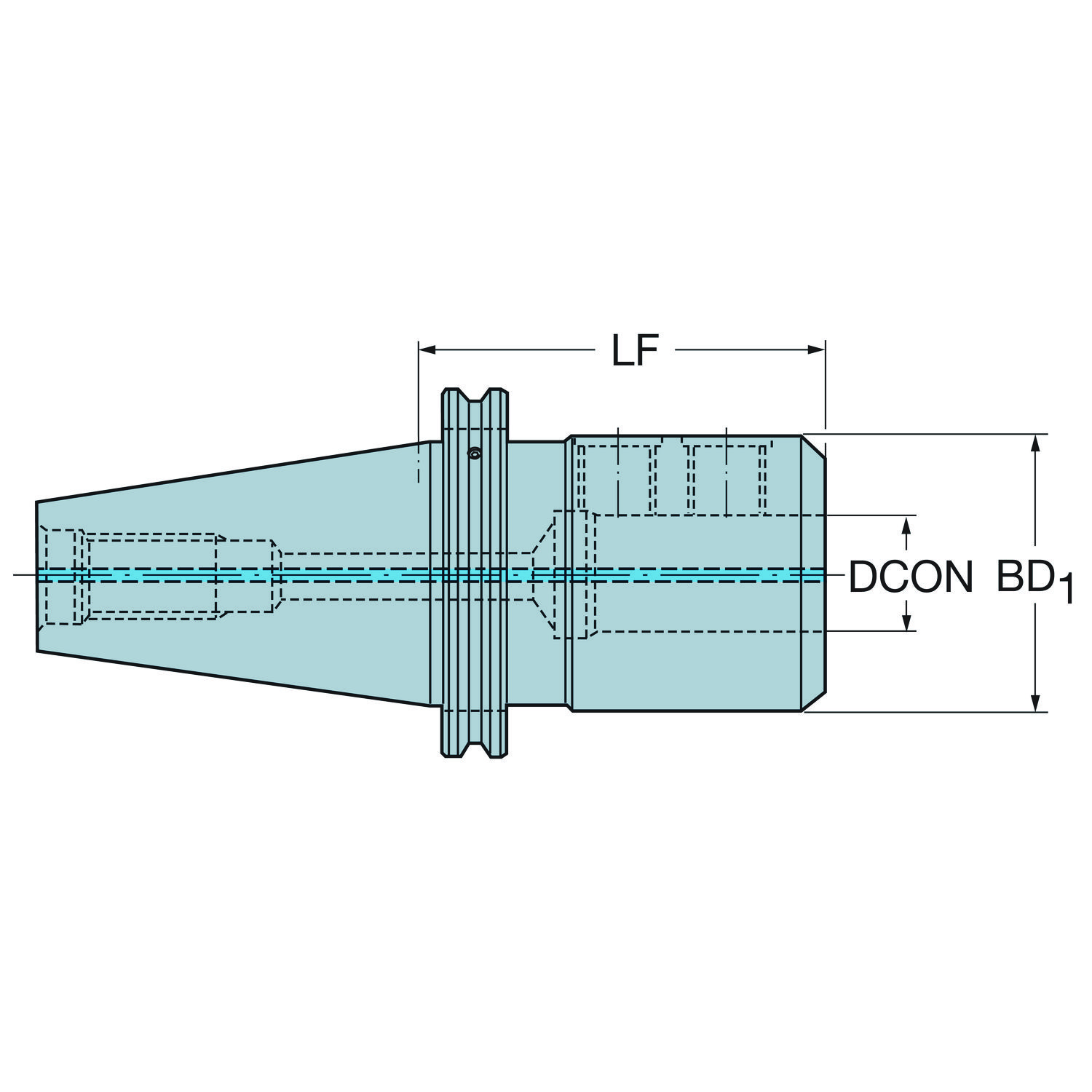

Vista explodida
Adaptação · Adaptador rotativo
A227-50 40 066
MAS-BT 403 para adaptador ISO 9766
Adaptador simétrico rotativo · comprimento funcional 66 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
A2B27-50 40 105 — MAS-BT 403 para adaptador ISO 9766Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A227-50 40 066.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A227-50 40 066
- Código compactado
- A227-5040066
- Material ID
- 5727625
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 5,6 kg
- EAN
- 12245612
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- CoroPak de lançamento
- 07.1
Arquivos CAD
- DXF 2D 73054423.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Bolso para chip de dados | DCP | Sim |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 28 mm |
| Comprimento do corpo | LB_2 | 66 mm |
| Comprimento funcional | LF | 66 mm |
| Comprimento total | OAL | 167.8 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 76 mm |
| Diâmetro do corpo | BD_2 | 100 mm |
| Diâmetro funcional | DFC | 69.85 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD refrigeração central - BT50 |
| Direção de interface de adaptação da peça | ADINTWS | Fixação cilíndrica (ISO9766 broca haste/bucha) — métrica: 40 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 5.6 kg |
| Pressão de refrigeração | CP | 20 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M24 |
| Tamanho do bolso para chip de dados | DCPS | Diâm. 10 mm / altura 4,5 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 80 Nm |
