A16R-SVQCL 11-ER

Barra de mandrilar CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 200 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A16R-SVQCL 11-ER.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
A16R-SVQCL 11-ER
Código compactado
A16R-SVQCL11-ER
Material ID
5721996
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
258 g
EAN
11314741
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
13/08/2001
CoroPak de lançamento
01.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

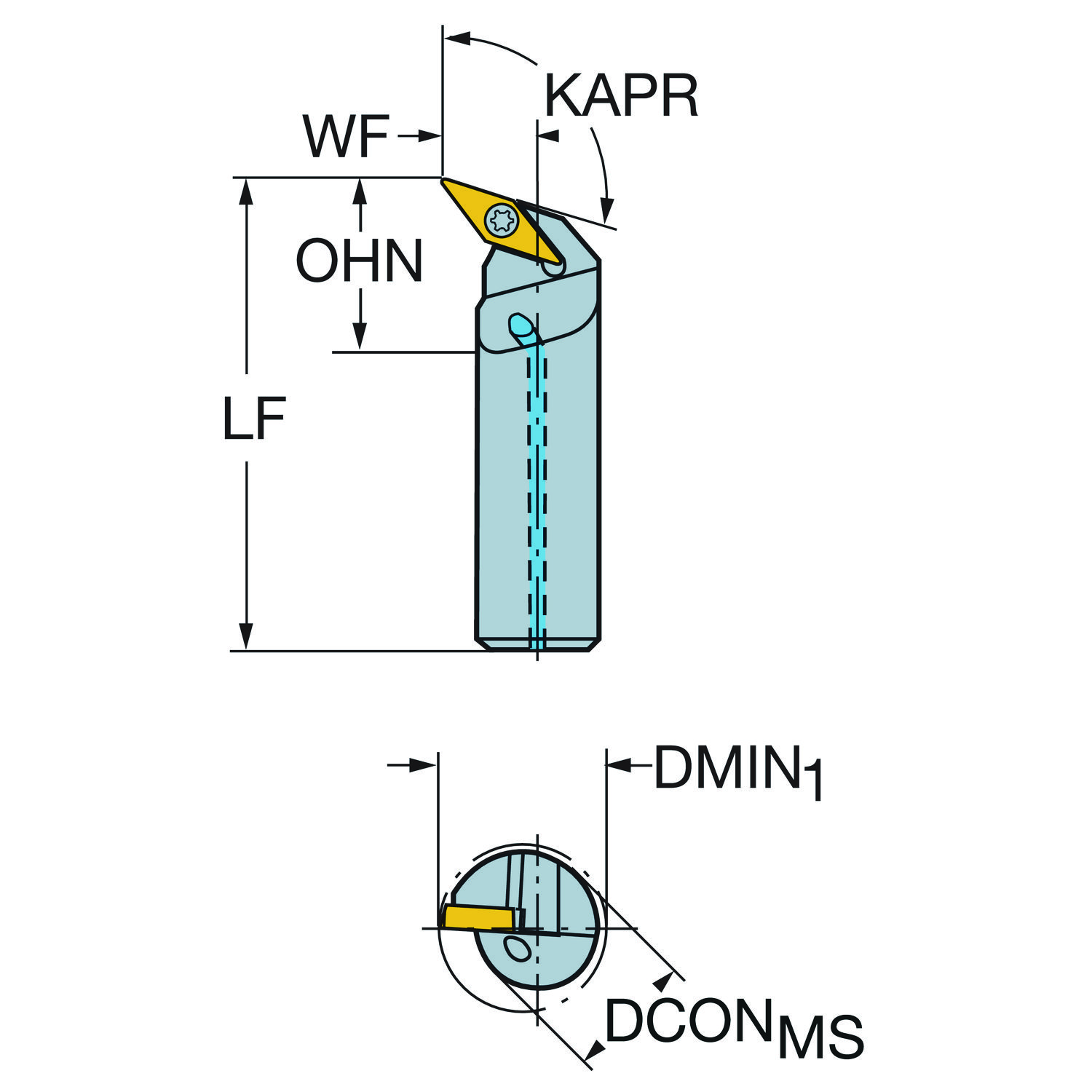

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 107.5
Ângulo da aresta de corte da ferramenta KAPR_1 107.5
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -17.5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -3.42
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

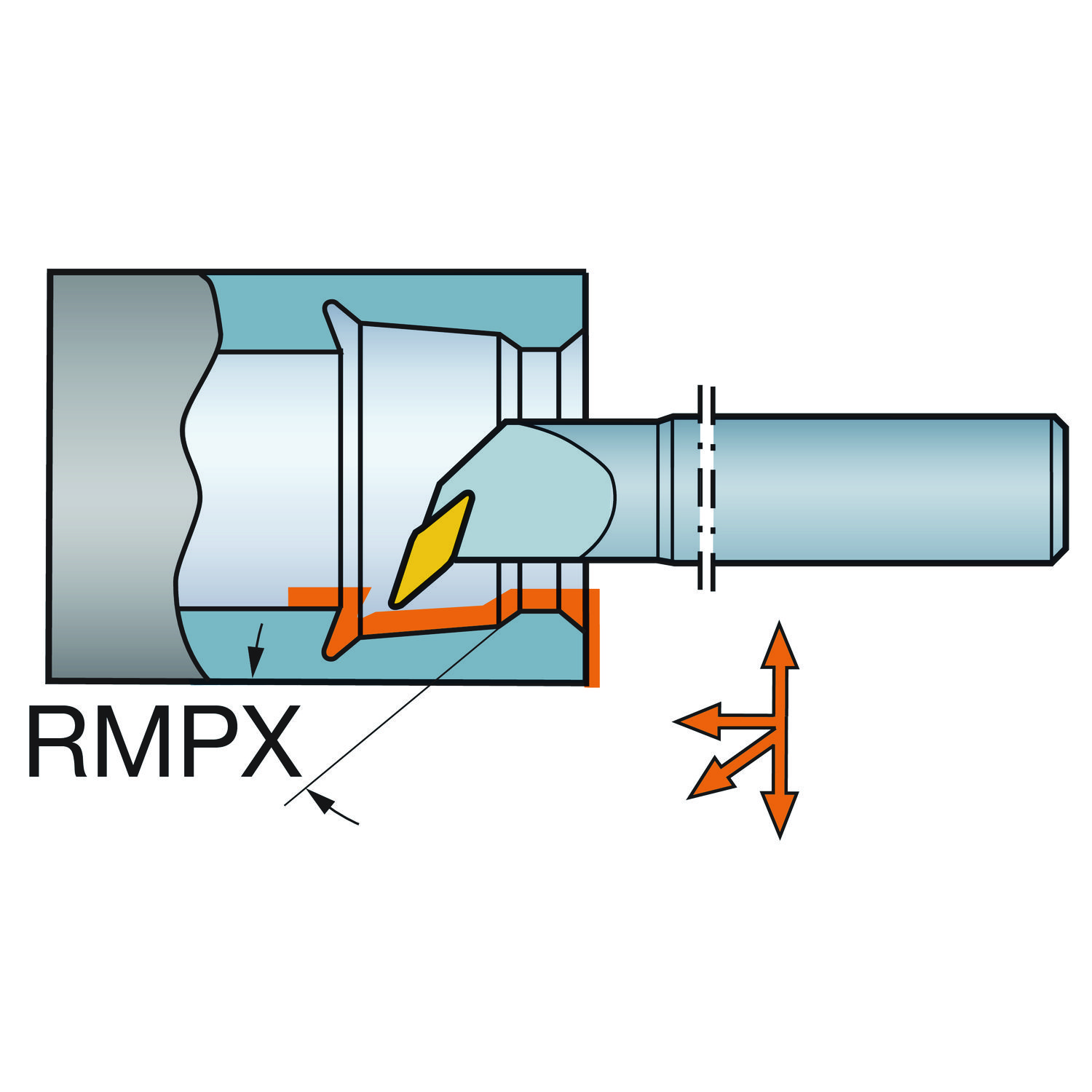

Ângulo máximo de usinagem em rampa RMPX 35
Balanço máximo OHX 64 mm
Balanço mínimo OHN 24 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 176 mm
Comprimento funcional LF 200 mm
Comprimento total OAL 200 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro do corpo BD 16 mm
Diâmetro mínimo do furo DMIN_1 22 mm
Diâmetro mínimo do furo DMIN 22 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 16.00
Identificação da pastilha padrão MIID VCMT 11 03 04
Largura funcional WF 13 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VCMT 110304
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
