A12S-SDUPR 3

Barra de mandrilar CoroTurn® 111 para torneamento

Ferramenta para torneamento · comprimento funcional 254 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A12S-SDUPR 3
Código compactado
A12S-SDUPR3
Material ID
5721687
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
420 g
EAN
11245474
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
14/08/2000
CoroPak de lançamento
00.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-09 Parafuso da pastilha
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

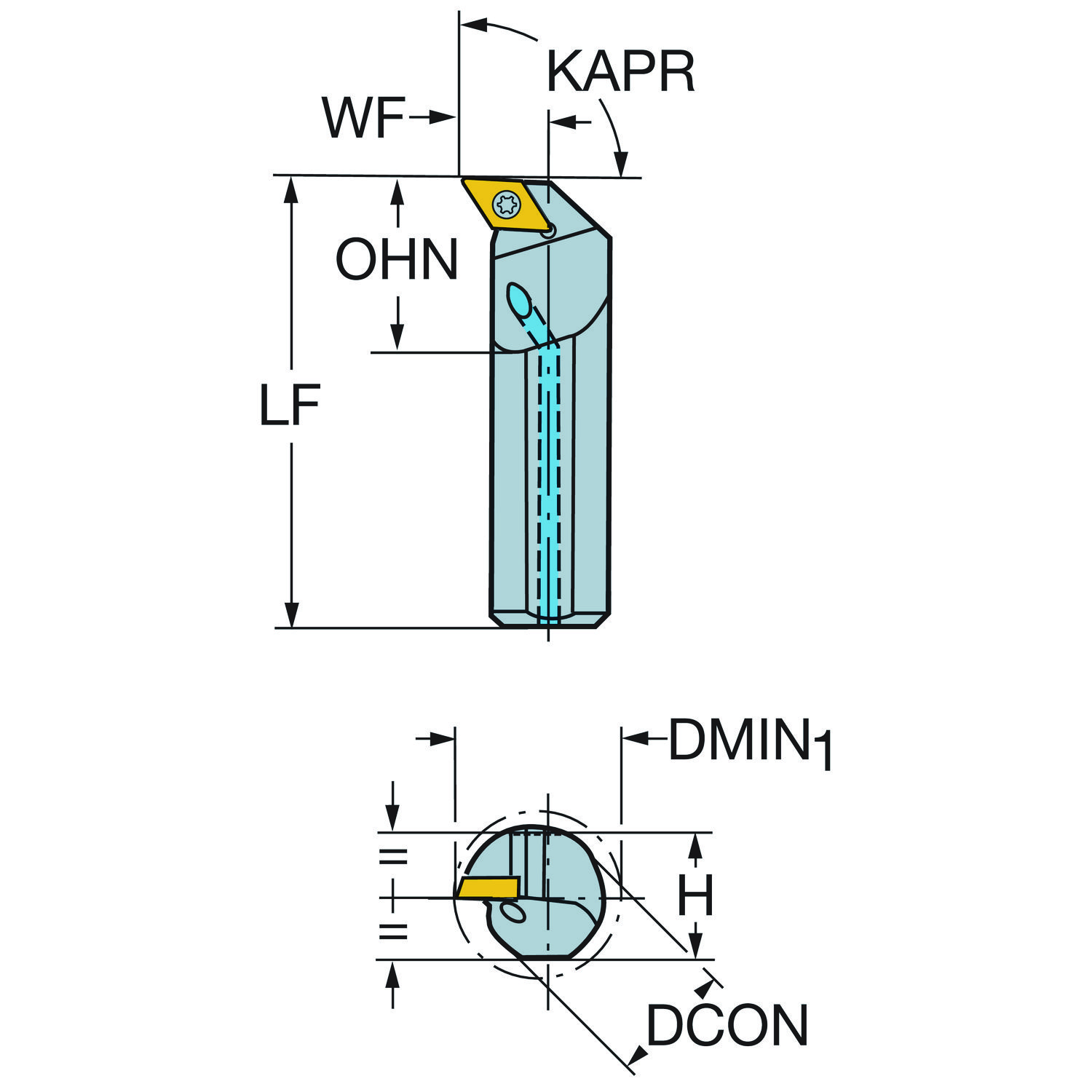

ParâmetroCódigoValor
Altura da haste H 18.01 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 93
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 11
Ângulo de inclinação LAMS -1
Ângulo de saída ortogonal GAMO 6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 76.2 mm
Balanço mínimo OHN 28.58 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 225.5 mm
Comprimento funcional LF 254 mm
Comprimento total OAL 254 mm
Diâmetro da conexão DCONMS 19.05 mm
Diâmetro do corpo BD 19.05 mm
Diâmetro mínimo do furo DMIN_1 23.6 mm
Diâmetro mínimo do furo DMIN 23.6 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — polegada: 3/4
Identificação da pastilha padrão MIID DPMT 3(2.5)2
Largura funcional WF 12.7 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DPMT 11T308
Pressão de refrigeração CP 10 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
