A10R-SCLCL 3

Barra de mandrilar CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 203,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A10R-SCLCL 3.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
A10R-SCLCL 3
Código compactado
A10R-SCLCL3
Material ID
5721918
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
244 g
EAN
12165473
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-09 Parafuso da pastilha
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

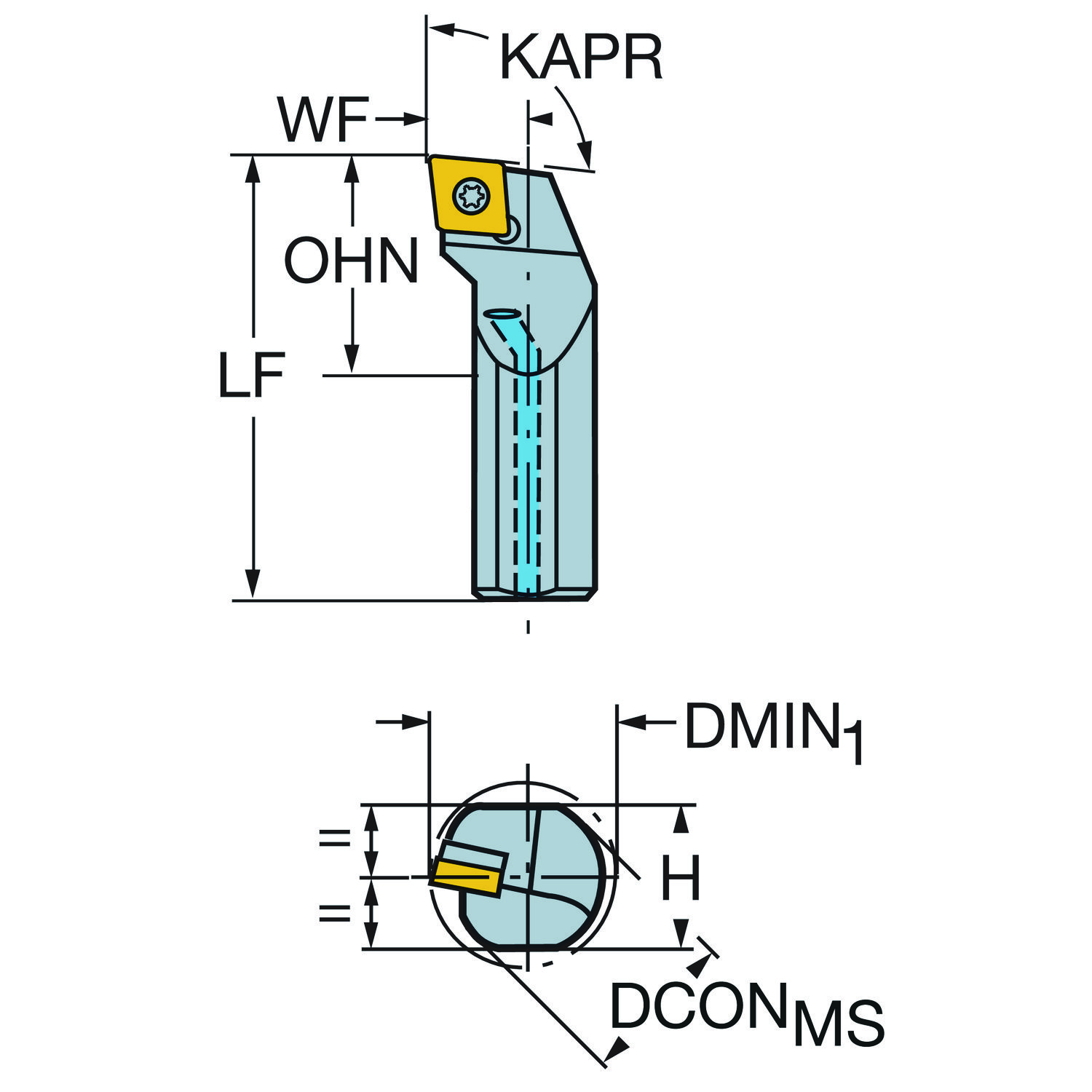

ParâmetroCódigoValor
Altura da haste H 14.28 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -8.696
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 63.5 mm
Balanço mínimo OHN 23.8125 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 179.4 mm
Comprimento funcional LF 203.2 mm
Comprimento total OAL 203.2 mm
Diâmetro da conexão DCONMS 15.875 mm
Diâmetro do corpo BD 15.875 mm
Diâmetro mínimo do furo DMIN_1 19.6 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — polegada: 5/8
Identificação da pastilha padrão MIID CCMT 09 T3 08
Largura funcional WF 10.3124 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Peso do item WT 0.244 kg
Pressão de refrigeração CP 40 bar
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
