Ferramentas · Torneamento — intercambiável
A10K-SRDDN 08-R

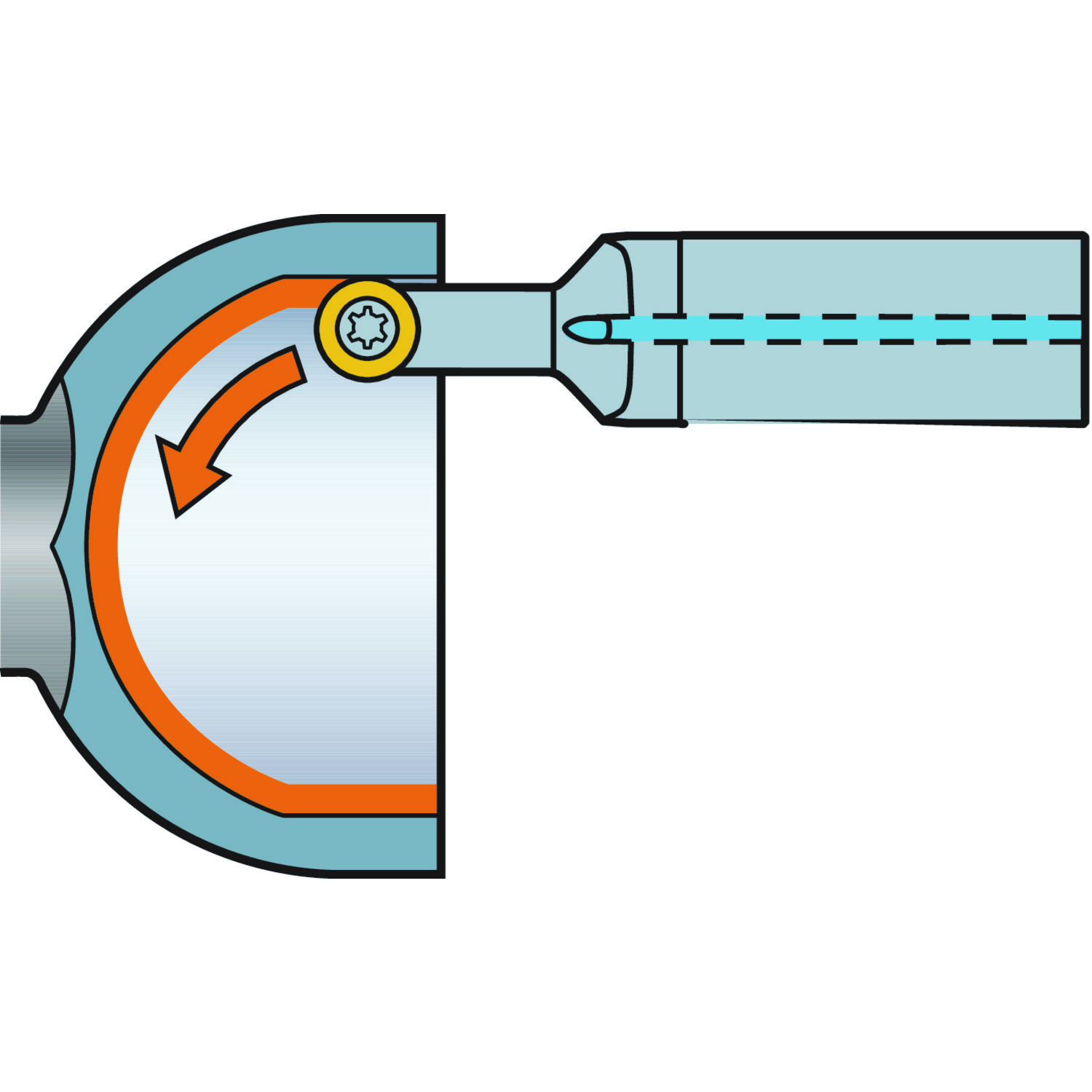

Barra de mandrilar CoroTurn® 107 para torneamento
Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A10K-SRDDN 08-R.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A10K-SRDDN 08-R
- Código compactado
- A10K-SRDDN08-R
- Material ID
- 5721581
- Família
- Ferramentas
- Tipo
- Torneamento — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 153,8 g
- EAN
- 12299663
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- IN
- Lançamento
- 13/08/2007
- CoroPak de lançamento
- 07.2
Arquivos CAD
- STP básico 75693512.stp
- STP detalhado 75693514.stp
- DXF 2D 75693515.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-48 Parafuso da pastilha
- 1 × 5680 084-18 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

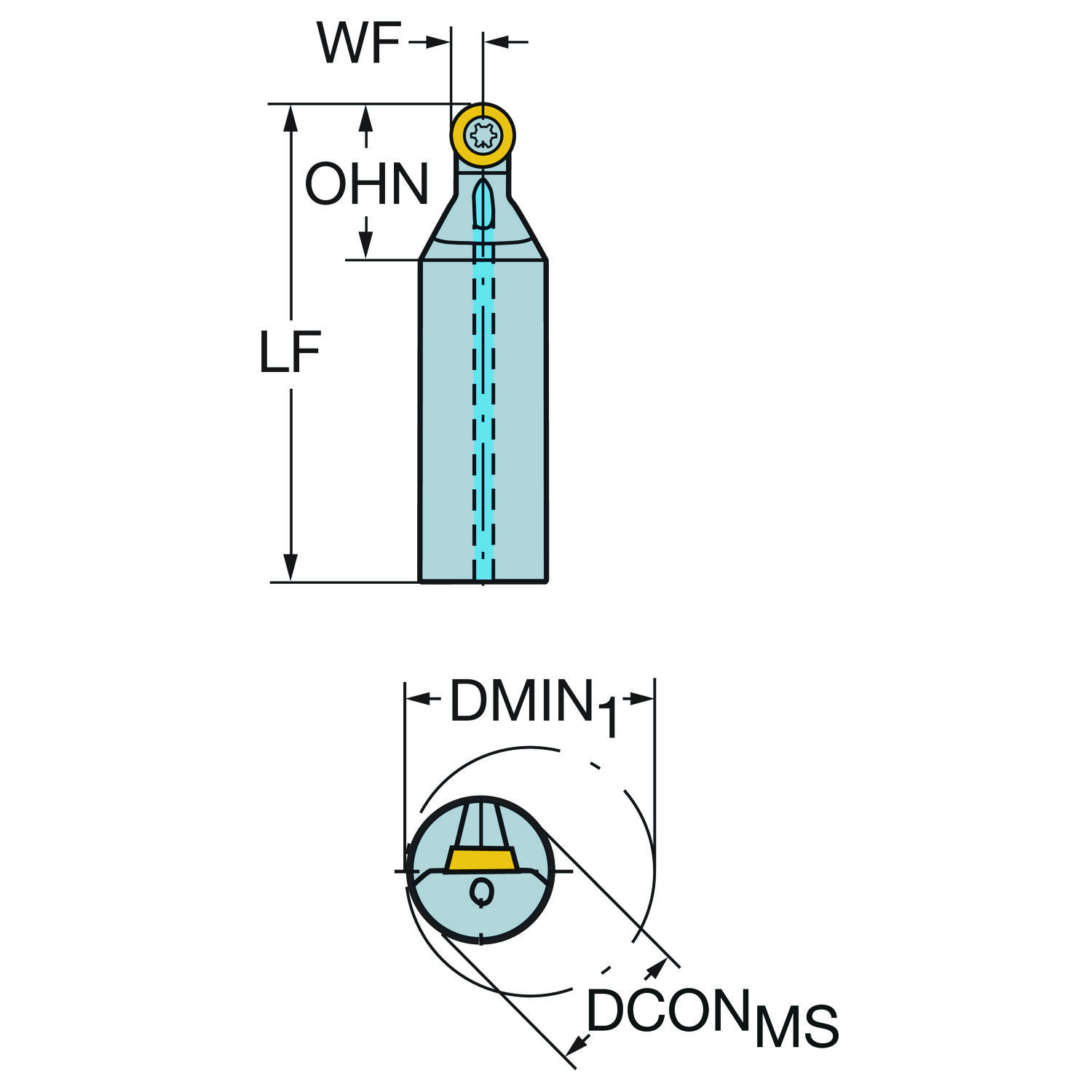

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo de folga principal | AN | 15 |
| Ângulo de inclinação | LAMS | 0 |
| Ângulo de saída ortogonal | GAMO | 0 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Ângulo máximo de usinagem em rampa | RMPX | 90 |
| Balanço máximo | OHX | 63.5 mm |
| Balanço mínimo | OHN | 23.8125 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 08 |
| Código do tamanho do assento da pastilha | SSC_N | 08 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 103.6 mm |
| Comprimento funcional | LF | 125 mm |
| Comprimento total | OAL | 125 mm |
| Comprimento util | LU | 12.56 mm |
| Diâmetro da conexão | DCONMS | 15.875 mm |
| Diâmetro do corpo | BD | 15.875 mm |
| Diâmetro mínimo do furo | DMIN_1 | 20 mm |
| Diâmetro mínimo do furo | DMIN | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 5/8 |
| Identificação da pastilha padrão | MIID | R300-0828.. |
| Largura funcional | WF | 4 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroMill 300 — tamanho 0828 (R300-0828) |
| Peso do item | WT | 0.1538 kg |
| Pressão de refrigeração | CP | 40 bar |
| Pressão de refrigeração | CP | 40 mm |
| Propriedade antivibração | DPC | Não |
| Propriedade de auxílio de localização | LOCAP | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 0.9 Nm |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 36 no catálogo
R300-0828E-KL H13A Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-KM 1020 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-MM 1040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-MM 1240 CoroMill® 300, insert for milling
R300-0828E-MM 2040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PL 1010 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PL 1130 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PL 1230 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PL 1250 CoroMill® 300, pastilha para fresamento
R300-0828E-PL S30T Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PL S40T Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM 1010 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM 1130 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM 1210 CoroMill® 300, pastilha para fresamento
R300-0828E-PM 1230 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM 1250 CoroMill® 300, pastilha para fresamento
R300-0828E-PM 4340 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM S30T Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828E-PM S40T Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-KH 3040 Pastilha CoroMill® 300 para fresamento
R300-0828M-KH 3330 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-MH 2040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-MM 1040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-MM 1240 CoroMill® 300, insert for milling
R300-0828M-MM 2030 Pastilha CoroMill® 300 para fresamento
R300-0828M-MM 2040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PH 1130 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PH 1230 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PH 4330 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PH 4340 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PM 1130 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PM 1230 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PM 1250 CoroMill® 300, pastilha para fresamento
R300-0828M-PM 4340 Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PM S30T Pastilha CoroMill® 300 para fresamento Recomendado
R300-0828M-PM S40T Pastilha CoroMill® 300 para fresamento Recomendado Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 21 no catálogo
132N-25A10 Luva cilindrica
A393.CF-20 10 52 Luva cilindrica
A393.CF-25 10 56 Luva cilindrica
A393.CG-25 10 56 Luva cilindrica
A393.CG-32 10 60 Luva cilindrica
A393.CGS-20 10 52 Luva cilindrica
A393.CGS-25 10 56 Luva cilindrica
A393.CGS-32 10 60 Luva cilindrica
AA3B27-40 15 080 CAT-V para adaptador ISO 9766
C3-131-00050-625 Coromant Capto® para adaptador com haste cilíndrica
C4-131-00050-625 Coromant Capto® para adaptador com haste cilíndrica
C4-A391.19-15 112 Coromant Capto® para mandril com fixação térmica
C5-131-00060-625 Coromant Capto® para adaptador com haste cilíndrica
C6-131-00065-625 Coromant Capto® para adaptador com haste cilíndrica
C6-A391.19-15 085 Coromant Capto® para mandril com fixação térmica
C8-A391.19-15 095 Coromant Capto® para mandril com fixação térmica
EF-A16-A10 Bucha cilíndrica com posicionamento Easy-Fix
EF-A20-A10 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A10 Bucha cilíndrica com posicionamento Easy-Fix
HA06-A-SH16-S-120 HSK para mandril iLock com fixação térmica
HA10-A-SH16-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
A10K-STFCR 09-R Barra de mandrilar CoroTurn® 107 para torneamento Recomendado
C2T-RS25-N18GDB Porta Ferramenta convencional CoroCut® 2 para perfilamento Recomendado
CP-25BL-2525-12 Porta Ferramenta convencional CoroTurn® Prime para torneamento Recomendado
DWLNL 2020K 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNL 2525M 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNR 2020K 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNR 2525M 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
PDJNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
SL-SDUCL-20-11-13D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-SDUCR-16-07-11D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-SDUCR-20-11-13D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-STFCR-16-11-11D Cabeça CoroTurn® 107 para torneamento Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
